图像金字塔与直方图

在计算机视觉领域，图像金字塔与直方图是两大基础且实用的技术。图像金字塔用于处理不同分辨率的图像，广泛应用于图像融合、超分辨率重建等场景；直方图则用于描述图像像素分布，是图像增强、阈值分割的核心工具。本文将结合完整代码，逐行拆解两大技术的实现逻辑与关键知识点。

一、图像金字塔：多分辨率图像处理工具

图像金字塔是由同一图像不同分辨率的子图构成的集合，自上而下分辨率逐渐降低、尺寸逐渐缩小。常见的图像金字塔分为高斯金字塔和拉普拉斯金字塔，前者负责图像缩放，后者负责保留缩放过程中的细节信息。

1. 高斯金字塔：图像缩放的核心

高斯金字塔通过"下采样"和"上采样"实现图像尺寸的缩小与放大，核心操作围绕cv2.pyrDown()和cv2.pyrUp()函数展开。

1.1 核心概念辨析

下采样：减小图像尺寸，分辨率降低。过程为"高斯模糊 → 隔行隔列取点"，因此下采样后图像会丢失细节，无法完全复原。
上采样：增大图像尺寸，分辨率提升。过程为"插值放大 → 高斯模糊"，放大后图像会出现模糊感，本质是补充的像素为估算值。
与resize的区别：resize是通用缩放工具，可自定义目标尺寸，无固定滤波规则；金字塔缩放遵循"每次尺寸减半/加倍"的规律，且绑定高斯滤波操作。

1.2 代码逐行解析

python 复制代码

import cv2
import numpy as np  # 用于数组裁剪，解决尺寸匹配问题

# 读取灰度图像（作为金字塔底层G0）
face = cv2.imread('img.png', cv2.IMREAD_GRAYSCALE)
h, w = face.shape  # 记录原图尺寸，为后续裁剪做准备
cv2.imshow('face', face)
cv2.waitKey(0)

# 下采样：生成高斯金字塔G1、G2层
face_down_1 = cv2.pyrDown(face)  # G1：尺寸为原图1/4（宽高各减半）
cv2.imshow('down_1', face_down_1)
cv2.waitKey(0)

face_down_2 = cv2.pyrDown(face_down_1)  # G2：尺寸为G1的1/4
cv2.imshow('down_2', face_down_2)
cv2.waitKey(0)

# 上采样：放大图像
face_up_1 = cv2.pyrUp(face)  # 放大为原图4倍
cv2.imshow('up_1', face_up_1)
cv2.waitKey(0)

# 关键问题：下采样后再上采样，尺寸不匹配且图像模糊
face_down_1_up = cv2.pyrUp(face_down_1)  # G1上采样后尺寸比原图大
# 裁剪修复：保留与原图一致的区域（前h行、前w列）
face_down_1_up = face_down_1_up[:h, :w]
cv2.imshow('down_1_up', face_down_1_up)
cv2.waitKey(0)

1.3 关键注意点

下采样后再上采样，图像尺寸会比原图略大（如G1上采样后尺寸为(2h, 2w)的近似值），必须通过数组裁剪匹配尺寸，否则后续计算会报错。裁剪逻辑为[:目标高度, :目标宽度]。

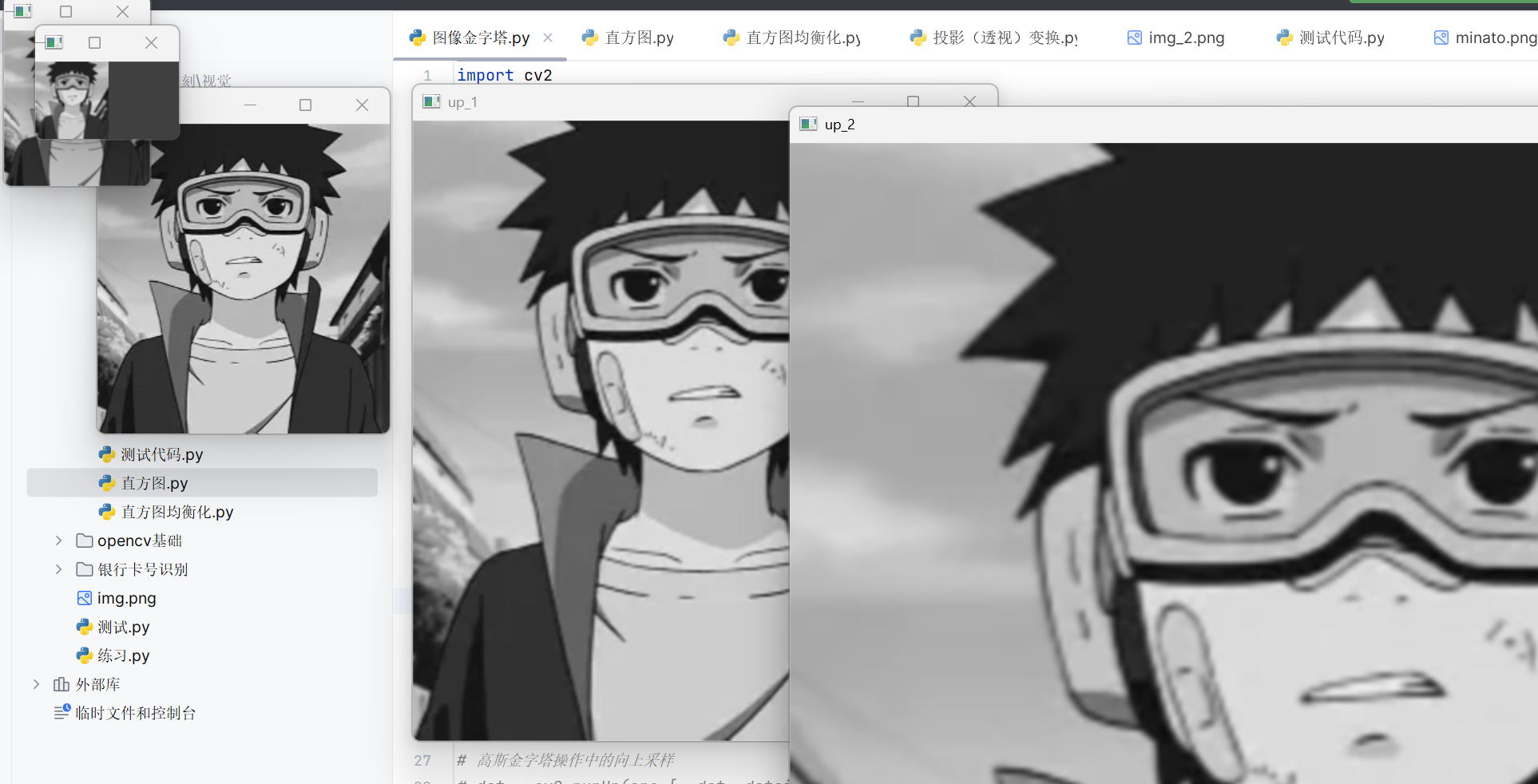

1.4运行结果

2. 拉普拉斯金字塔：细节保留与图像复原

拉普拉斯金字塔本身不直接生成，而是通过高斯金字塔推导得出，核心作用是保留图像缩放过程中丢失的细节（残差信息），可用于图像复原、融合等场景。

2.1 数学原理

拉普拉斯金字塔第i层（Li）的计算公式为： Li = 高斯金字塔第i层（Gi） - 高斯金字塔第i+1层上采样并裁剪后的数据本质是用底层图像减去上层放大后的模糊图像，差值即为该层的细节信息。

2.2 代码实现与复原验证

python 复制代码

# 构建拉普拉斯金字塔（尺寸已通过裁剪匹配）
L0 = face - face_down_1_up  # 底层细节（G0与G1上采样的差值）
L1 = face_down_1 - face_down_2_up  # 上层细节（G1与G2上采样的差值）

# 图像复原：细节 + 模糊图像 = 原始图像
fuyuan = face_down_1_up + L0

# 显示结果
cv2.imshow('L0', L0)  # 细节图层（暗部为无变化区域，亮部为细节）
cv2.imshow('fuyuan', fuyuan)  # 复原图像（与原图基本一致）
cv2.waitKey(0)

# 释放窗口资源（必写，避免内存泄漏）
cv2.destroyAllWindows()

通过拉普拉斯金字塔复原的图像，虽因高斯滤波存在轻微模糊，但能最大程度保留原始图像的结构信息，这也是其在图像融合中广泛应用的核心原因。

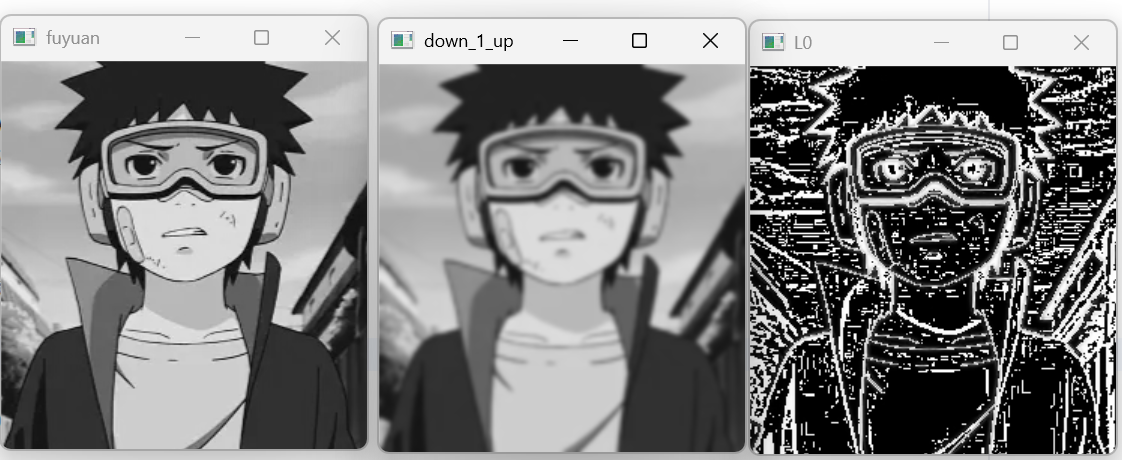

2.3运行结果

第三张图片就是第二张图片丢失的细节，把第二张和第三章图片合起来就能得到原图（第一张）。

二、直方图：图像像素分布的"指纹"

图像直方图描述了像素灰度值（或彩色通道值）的分布情况，通过直方图可快速判断图像对比度、亮度等特征。OpenCV中主要通过cv2.calcHist()计算直方图，结合matplotlib可视化。

1. 核心函数解析：cv2.calcHist()

函数语法：cv2.calcHist(images, channels, mask, histSize, ranges)

参数	说明
images	输入图像，需用列表包裹（如[img]），格式为uint8或float32
channels	通道索引，灰度图为[0]，彩色图B/G/R通道分别为[0]/[1]/[2]
mask	掩模图像，None表示统计整图，非None则仅统计掩模非0区域
histSize	BINS数量（区间数），用列表包裹，如[256]表示每个灰度值一个区间
ranges	像素值范围，通常为[0, 256]（灰度值0-255）

2. 常见直方图类型及实现

2.1 灰度图直方图

两种实现方式：matplotlib直接统计像素值，或OpenCV计算后可视化。

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取灰度图
phone = cv2.imread('img_2.png', cv2.IMREAD_GRAYSCALE)

# 方式1：matplotlib hist函数（需转为一维数组）
a = phone.ravel()  # 多维数组转一维，提取所有像素值
plt.hist(a, bins=256)  # bins=256表示每个灰度值一个柱
plt.title('灰度图直方图（matplotlib）')
plt.show()

# 方式2：OpenCV calcHist函数
phone_hist = cv2.calcHist([phone], [0], None, [16], [0,256])  # 16个区间
plt.plot(phone_hist)  # 绘制折线图（适合少区间场景）
plt.title('灰度图直方图（OpenCV，16 BINS）')
plt.show()

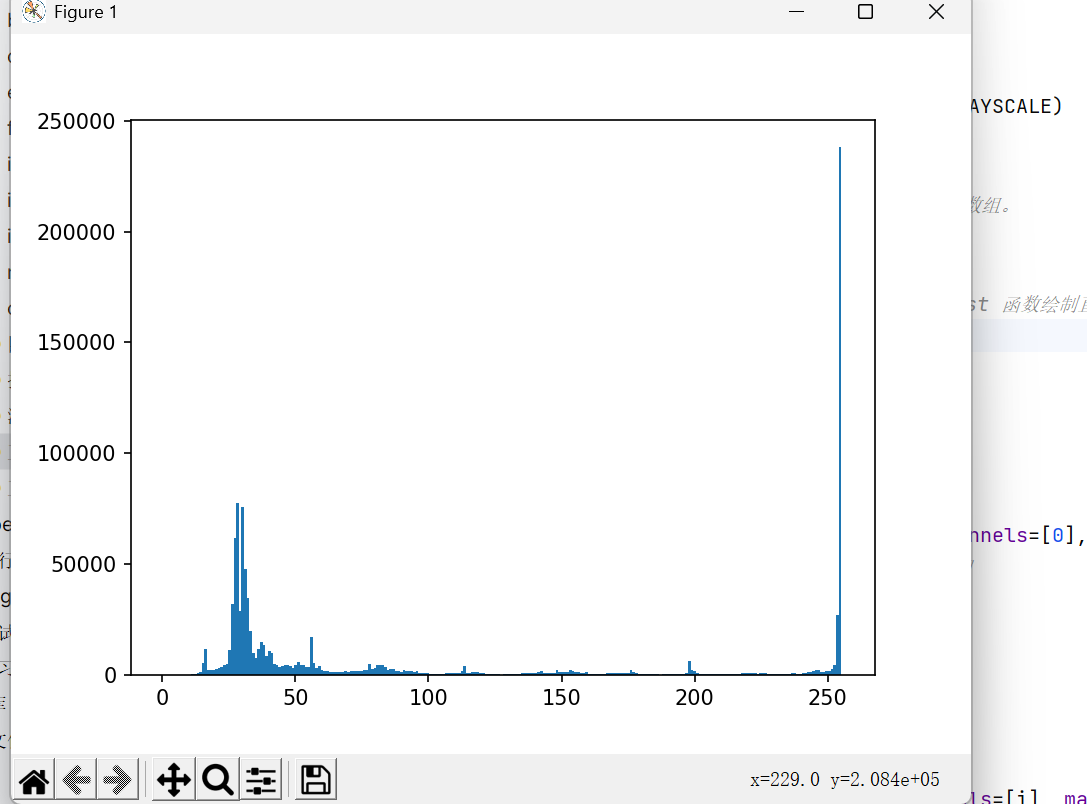

结果：

2. 掩模核心原理

通过cv2.bitwise_and()逻辑与运算实现区域筛选：掩模中像素值为0的区域，运算后结果为0（黑色）；像素值为255的区域，保留原始图像像素值。本质是利用"1&1=1，1&0=0"的二进制运算规则，屏蔽不需要统计的区域。

代码：

python 复制代码

# 什么是mask？掩膜
# mask参数如何使用？mask为掩模图像，先来看一下mask效果
# --------------------------
phone = cv2.imread('img_2.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('phone', phone)
cv2.waitKey(0)

# 创建黑白图像，用于制作mask
mask = np.zeros(phone.shape[:2], np.uint8)
mask[50:1000, 100:1500] = 255
cv2.imshow('mask', mask)
cv2.waitKey(0)

# cv2.bitwise_and(): 对图像（灰度图像或彩色图像均可）每个像素值进行二进制"与"操作，1&1=1，1&0=0，0&1=0，0&0=0
# bitwise_and(src1, src2, dst=None, mask=None)参数：
# src1、src2: 为输入图像或标量，标src1和src2相与。
# dst: 可选输出变量，如果需要使用非None则要先定义，且其大小与输入变量相同
# mask: 图像掩膜，可选参数，用于指定要更改的输出图像数组的元素，mask为0的值，src1和src2相与的值都为0。
#       非0的值，为src1和src2相与的值。
Phone_mask = cv2.bitwise_and(phone, phone, mask=mask)
cv2.imshow('phone_mask', Phone_mask)
cv2.waitKey(0)

# 计算带mask的直方图
phone_hist_mask = cv2.calcHist(images=[phone], channels=[0], mask=mask, histSize=[256], ranges=[0,256])
plt.plot(phone_hist_mask) # 使用calcHist的值绘制曲线图
plt.show()

# 释放窗口资源
cv2.destroyAllWindows()

结果：

2.4 直方图均衡化：基于直方图的图像增强

直方图均衡化是经典的图像增强技术，核心是通过调整像素值分布，让图像灰度级均匀化，从而提升对比度、改善画面灰暗问题。OpenCV提供两种实现方式：普通直方图均衡化（全局调整）和自适应直方图均衡化（CLAHE，局部调整），后者能更好保留图像细节，避免全局均衡化导致的细节丢失。

2.4.1 普通直方图均衡化（全局）

通过cv2.equalizeHist()实现，仅支持单通道灰度图，操作简洁，适合整体曝光不足的图像，但对细节丰富的图像可能造成局部过曝。

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取灰度图（替换为实际图像路径，此处用black.jpg示例）
black = cv2.imread(filename='black.jpg', cv2.IMREAD_GRAYSCALE)

# 绘制原始图像直方图
plt.hist(black.ravel(), bins=256)  # ravel()将多维数组拉为一维，统计所有像素值
plt.title('原始图像直方图')
plt.show()

# 普通直方图均衡化核心操作
black_equalize = cv2.equalizeHist(black)

# 绘制均衡化后直方图
plt.hist(black_equalize.ravel(), bins=256)
plt.title('均衡化后图像直方图')
plt.show()

# 横向拼接原图与均衡化图，直观对比效果
res = np.hstack((black, black_equalize))  # 水平堆叠数组，保持尺寸一致
cv2.imshow(winname='普通均衡化对比', res)
cv2.waitKey(0)  # 等待按键关闭窗口

2.4.2 自适应直方图均衡化（CLAHE，局部）

普通均衡化对整幅图像全局调整，易导致明暗细节丢失。自适应均衡化（CLAHE）将图像分割为多个小区域（tiles），对每个区域单独均衡化，同时通过对比度限制避免局部过曝，更适合细节丰富的图像。

python 复制代码

# 1. 创建CLAHE对象，配置参数
# clipLimit：对比度限制阈值（默认8），值越大对比度越强，需避免过曝
# tileGridSize：局部均衡化的模板尺寸（默认(8,8)），即图像分割为8x8个区域
clahe = cv2.createCLAHE(clipLimit=10, tileGridSize=(8, 8))

# 2. 对灰度图应用CLAHE局部均衡化
black_clahe = clahe.apply(black)

# 3. 横向拼接原图、普通均衡化图、CLAHE图，三方对比
res = np.hstack((black, black_equalize, black_clahe))
cv2.imshow(winname='均衡化效果对比（原图/普通/CLAHE）', res)
cv2.waitKey(0)

# 释放窗口资源，避免内存泄漏
cv2.destroyAllWindows()

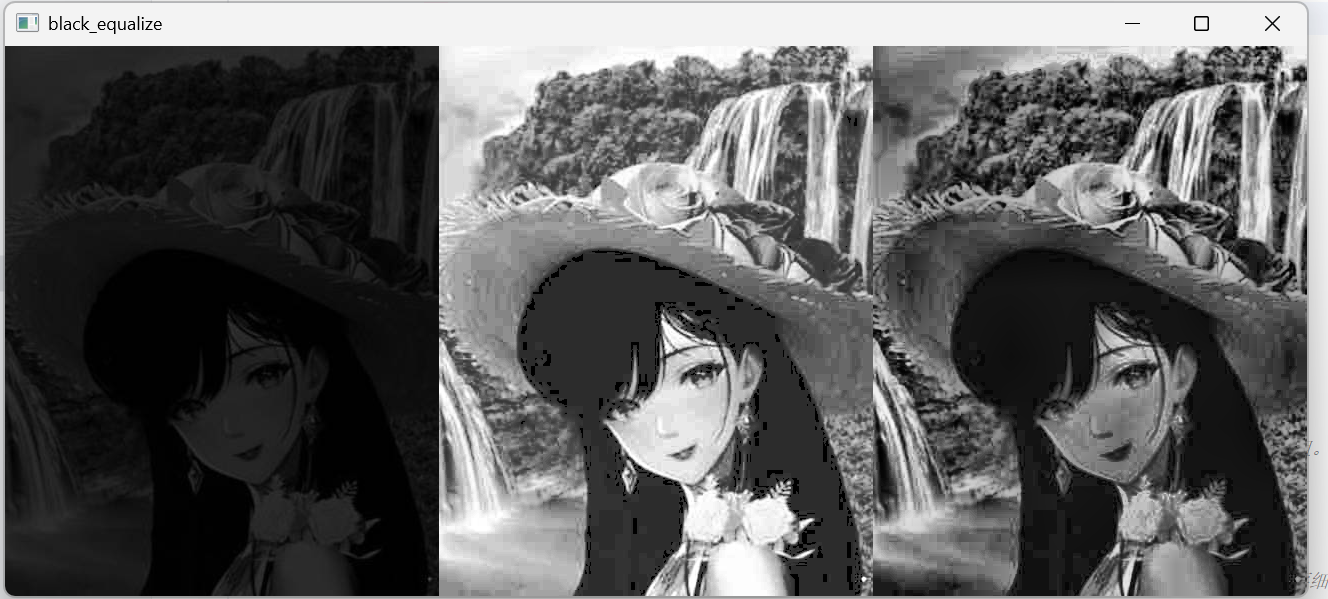

运行结果：

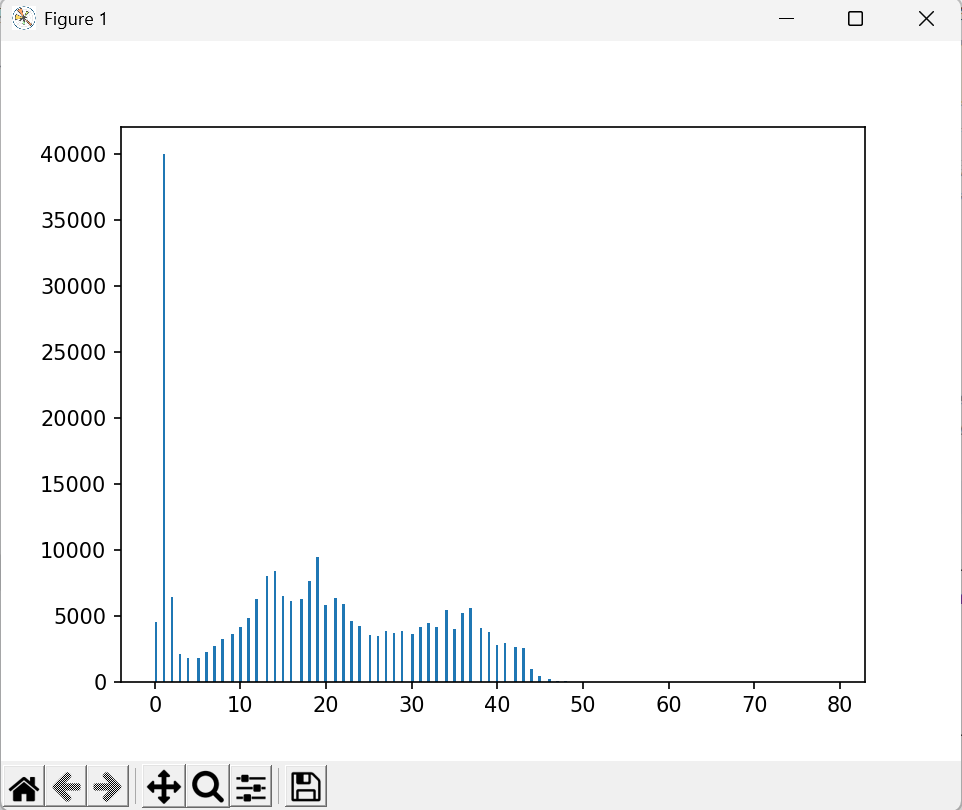

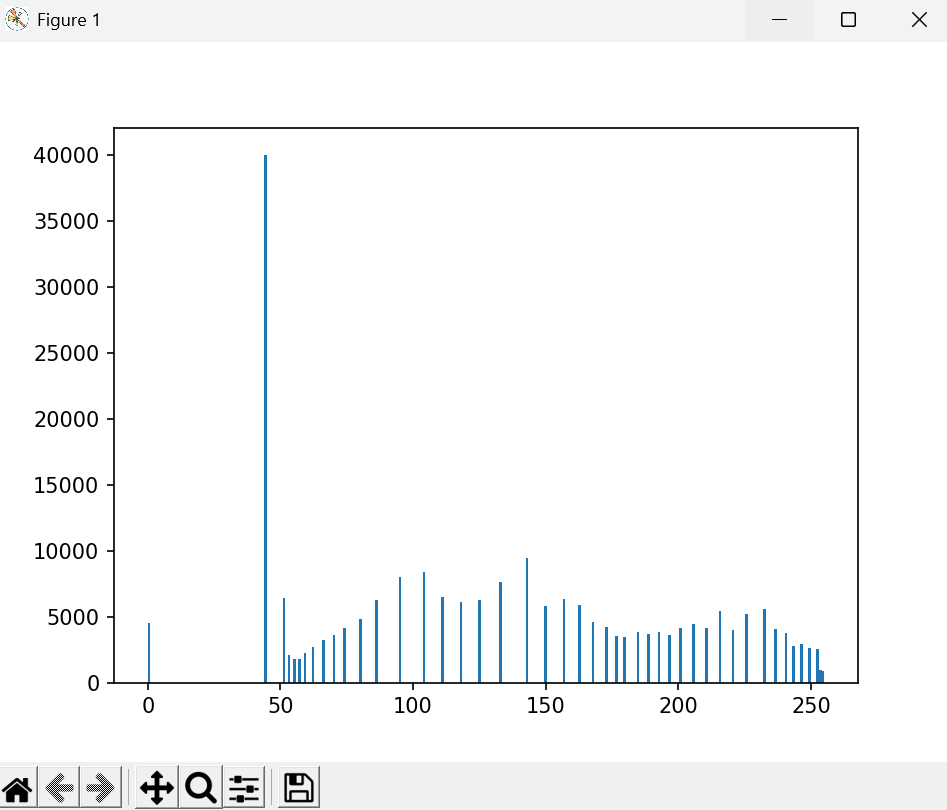

第一张是原图，第均衡化，第三张局部均衡化。下面给出第一张到第二张直方图的变化：

|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
| | |

可以看到像素值由原本分布在50以内到分布到整个区间，这就是均衡化的效果，增加了图片对比度。

2.4.3 核心知识点与参数说明

函数限制：cv2.equalizeHist()仅支持单通道灰度图，彩色图需先转换为HSV空间，对亮度（V通道）单独均衡化（见下文补充）。
CLAHE关键参数：

clipLimit：控制局部对比度上限，当区域内像素值差异过大时，超过阈值的部分会被裁剪，避免局部过曝或过暗。
tileGridSize：分割的区域尺寸，需根据图像分辨率调整，尺寸越小对细节的保留越精细，但计算耗时略增。

适用场景：普通均衡化适合简单低对比度图像；CLAHE适合风景、人像等细节丰富的图像，能在提升对比度的同时保留纹理、边缘等细节。

三、技术应用场景总结

图像金字塔：图像融合（如无缝拼接）、超分辨率重建、目标检测中的多尺度特征提取。
直方图：图像增强（如直方图均衡化）、阈值分割（根据像素分布确定阈值）、图像质量评估（对比度、亮度判断）。

以上就是图像金字塔与直方图的核心知识点与实操技巧，结合代码反复调试，能更深入理解两种技术的底层逻辑。后续可尝试将其结合，实现更复杂的图像处理任务（如基于直方图的金字塔图像增强）。

五、核心说明与技术延伸

1. 技术核心定位

图像金字塔与直方图均属于OpenCV基础操作模块，是高阶视觉任务的"基石"。OpenCV作为跨平台开源计算机视觉库，提供了这两类技术的优化接口（如cv2.pyrDown()、cv2.calcHist()），无需开发者从零实现底层算法，可直接用于科研原型验证或工业项目部署。二者的核心价值在于：

图像金字塔：打破单分辨率局限，让图像处理适配不同尺度需求，是多尺度特征提取、无缝融合的核心依赖。
直方图：将图像像素分布量化为直观数据，为"数据驱动型"图像处理提供依据，避免主观经验判断的偏差。

2. 与其他技术的联动

这两项技术并非孤立存在，在实际项目中常与其他视觉算法搭配使用：

金字塔+边缘检测：拉普拉斯金字塔提取的细节图层，可与Laplacian、Canny边缘检测算法结合，强化边缘特征的精准度，广泛应用于图像分割、目标轮廓提取。
直方图+图像增强：基于直方图分布的均衡化、规定化操作，可解决图像曝光不足、对比度低的问题，常作为人脸识别、目标检测的预处理步骤。
多技术协同：在YOLO等目标检测项目中，先用金字塔生成多尺度图像，再通过直方图优化图像对比度，最后输入模型提升检测精度，形成"预处理-特征提取-模型推理"的完整链路。

3. 实际开发注意事项

结合工程实践补充两点核心说明，帮助规避潜在问题：

性能权衡：高斯金字塔的下采样虽能缩小图像尺寸、提升后续操作速度，但细节丢失不可逆；直方图统计时，BINS数量越多精度越高，但计算耗时更长，需根据项目需求（速度/精度）灵活调整参数。
跨平台适配：OpenCV支持Windows、Linux、Mac等多系统，但不同平台下图像读取路径、窗口显示机制略有差异，建议使用绝对路径读取图像，同时封装窗口释放函数，提升代码可移植性。

掌握这两项基础技术的核心逻辑与联动方式，能为后续深入计算机视觉领域（如图像分割、目标跟踪、图像修复）奠定坚实基础。
