【Android 美颜相机】第十四天：图片锐化原理

图片锐化原理

图片锐化是图像处理中最常用的增强技术之一，核心目标是突出图像的边缘、细节和纹理，弥补拍摄（如手抖、对焦不准）或压缩导致的画面模糊，让视觉上更"清晰锐利"。

其底层逻辑围绕"增强像素间的对比度"展开，而 GPUImage 中的 GPUImage3x3ConvolutionFilter 正是通过3x3卷积运算实现高效锐化的典型案例。

锐化的核心目标：增强边缘与细节

图像模糊的本质是「像素间的差异被弱化」------边缘区域（如物体轮廓、文字边缘）的亮暗对比变平缓，细节被"抹平"。

锐化的核心逻辑：放大边缘区域的像素差异，让亮部更亮、暗部更暗，从而强化边缘轮廓，让细节凸显。

举个直观例子：

• 模糊图像中，"黑色文字"与"白色背景"的边缘像素是渐变的（黑→灰→白）；
• 锐化后，渐变区域被压缩，边缘直接呈现"黑→白"的强对比，文字轮廓更清晰。


锐化的核心原理：边缘检测与对比度增强

锐化的底层依赖「边缘检测」------先找到图像中像素值突变的区域（边缘），再通过算法增强这些区域的对比度。常见实现方式分为两类，核心逻辑一致：

1. 基础逻辑：像素差异放大

对于图像中的每个像素，锐化算法会计算它与周围邻域像素的亮度差异，再将这个差异"放大"后叠加回原像素：

• 若当前像素是亮部边缘（比周围亮），则进一步提亮；
• 若当前像素是暗部边缘（比周围暗），则进一步压暗；
• 非边缘区域（像素差异小），则不做或少量调整，避免放大噪点。

2. 数学本质：微分运算（边缘=像素值的突变）

边缘的本质是"像素值的快速变化"，数学上可用「微分运算」描述：

• 一阶微分（如梯度）：计算相邻像素的差值，差值越大，边缘越明显；
• 锐化就是通过"强化这个差值"实现的------这也是卷积锐化的核心数学基础。

最常用的实现方式：3x3卷积锐化（重点）

在数字图像处理中，卷积运算 是实现锐化的高效方式（尤其适合GPU并行计算），也是 GPUImage3x3ConvolutionFilter 的核心原理。

1. 卷积锐化的核心逻辑

卷积锐化通过「3x3卷积核（矩阵）」对图像每个像素的「9个邻域像素（3x3区域）」进行加权计算，最终得到锐化后的像素值。

关键在于卷积核的设计------通过核的权重分配，放大边缘区域的像素差异。

2. 锐化卷积核的设计逻辑

（1）单位卷积核（无锐化效果，参考滤镜默认构造）

[0, 0, 0]
[0, 1, 0]
[0, 0, 0]

• 仅中心像素权重为1，周围为0；
• 卷积后像素值=原中心像素值，无任何变化（对应滤镜默认效果）。

（2）经典锐化卷积核（增强边缘）

[0, -1, 0]
[-1, 5, -1]
[0, -1, 0]

• 中心像素权重=5，上下左右4个邻域像素权重=-1，四角为0；
• 卷积计算逻辑（对应滤镜片段着色器）：
  锐化后像素值 = 中心像素×5 - 上像素×1 - 下像素×1 - 左像素×1 - 右像素×1
• 效果：中心像素与邻域像素的差异被放大（5倍中心 - 邻域求和），边缘对比增强，细节更锐利。

（3）强化锐化卷积核（更强边缘效果）

[1, 1, 1]
[1, -7, 1]
[1, 1, 1]

• 中心权重=-7，周围8个邻域权重=1；
• 计算逻辑：锐化后像素值 = 周围8像素求和 - 中心像素×7；
• 效果：边缘对比更强，锐化效果更明显（但可能放大噪点）。

3. 卷积锐化的运算过程（对应滤镜着色器代码）

以 GPUImage3x3ConvolutionFilter 的片段着色器为例，锐化的完整运算步骤：

1. 采样邻域像素 ：对当前像素的3x3邻域（中心、上下左右、四角）进行颜色采样（texture2D 函数）；
2. 加权求和：将每个邻域像素的颜色值与卷积核对应位置的权重相乘，所有结果累加；
3. 输出结果 ：累加后的颜色值作为锐化后的像素值（gl_FragColor）。

示例运算（假设中心像素亮度=100，上下左右像素亮度=80，使用经典锐化核）：

锐化后亮度 = 100×5 - 80×1 - 80×1 - 80×1 - 80×1 = 500 - 320 = 180

→ 中心与邻域的亮度差从20放大到100，边缘更突出。

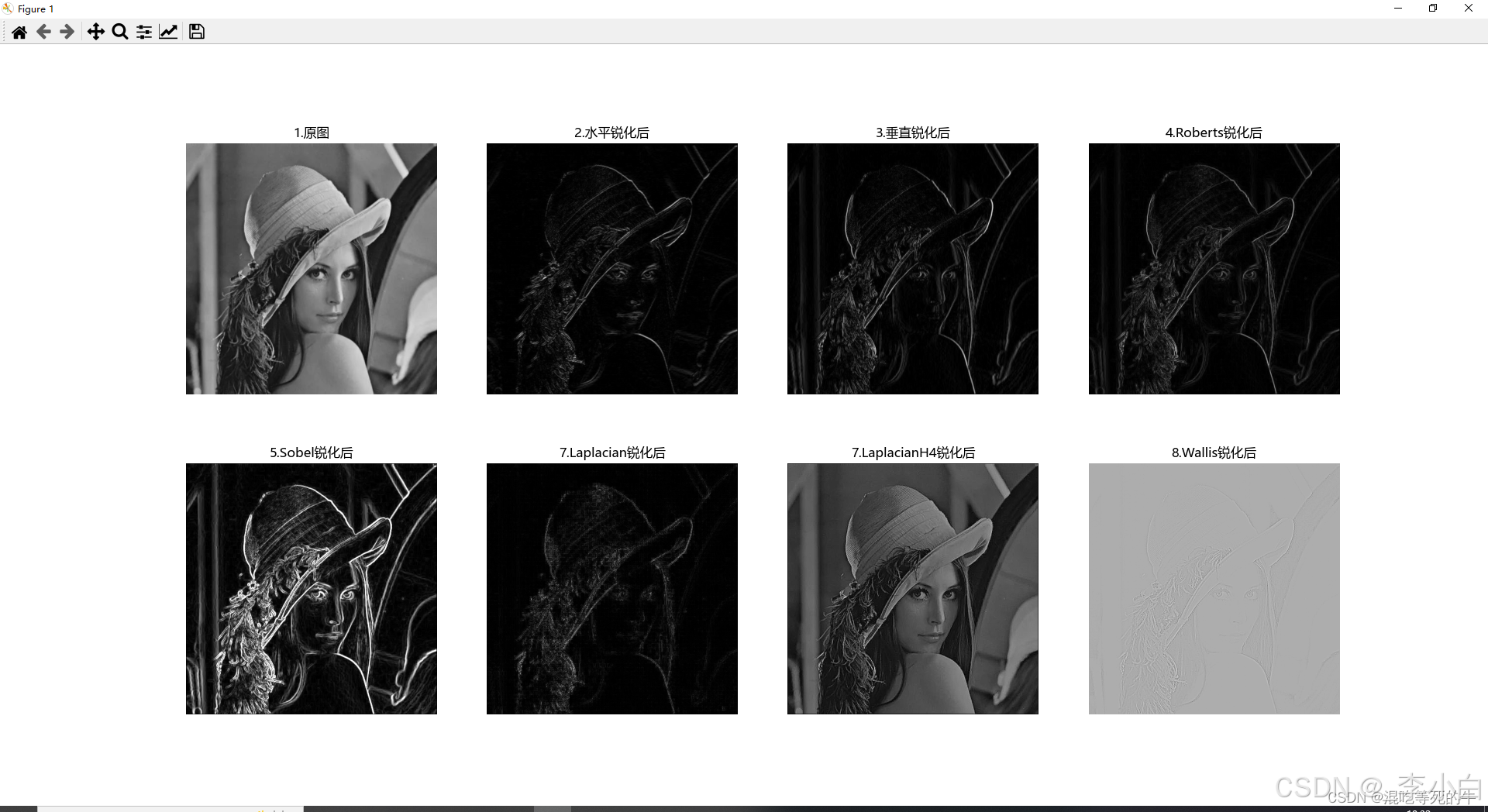

常见锐化算法（扩展认知）

除了基础的3x3卷积锐化，实际应用中还有更精细的算法，核心逻辑仍是"增强边缘对比"：

1. 非锐化掩模（USM，最常用）

• 步骤：① 对原图做高斯模糊（得到"模糊图"）；② 原图 - 模糊图 = 边缘掩码（仅保留边缘差异）；③ 原图 + 边缘掩码×强度 = 锐化图；
• 优势：锐化效果自然，不易放大噪点（比直接卷积锐化更常用在专业后期）。

2. 高频增强锐化

• 原理：图像的边缘、细节属于"高频信息"，模糊属于"低频信息"；通过滤波分离高频信息，放大后叠加回原图；
• 应用：适合需要保留细节同时抑制噪点的场景（如人像、风景摄影）。

3. 定向锐化

• 原理：仅对特定方向的边缘（如水平、垂直）进行锐化；
• 应用：文字处理（强化水平/垂直笔画）、建筑摄影（强化直线边缘）。

锐化的关键注意事项

1. 适度原则：过度锐化会放大图像噪点（尤其暗部），导致画面出现"锯齿感""白边"，显得不自然；
2. 针对性锐化：优先对边缘、细节区域锐化，避免对平滑区域（如皮肤、天空）过度处理；
3. GPU加速优势 ：GPUImage3x3ConvolutionFilter 基于GPU并行计算，每个像素的卷积运算可同时执行，比CPU串行计算效率高10~100倍（适合图片/视频实时锐化）。

原理与代码的关联总结

GPUImage3x3ConvolutionFilter 是锐化原理的典型工程实现：

• 卷积核 = 锐化逻辑的数学载体（通过权重分配定义"如何增强差异"）；
• 片段着色器 = 卷积运算的执行载体（GPU并行处理每个像素的邻域采样与加权求和）；
• 动态切换卷积核 = 调整锐化强度/效果（如从"轻度锐化"切换到"强化锐化"）。

理解锐化原理的核心，就是理解"如何通过算法放大像素差异"------而卷积运算则是实现这一目标的高效、通用方式，也是GPU图像处理的核心思想之一。
