Trellis2 data processing 代码详细介绍 （/path/TRELLIS.2/data_toolkit/）
1-提取原始数据
-
1.1
dump_mesh.py提取的是纯几何信息（三角化白模），用于后续的形状处理和体素化，保存为 .pickle 文件，包含vertices 和 faces数组 -
1.2
dump_pbr.py提取的是 完整 PBR 材质信息（带贴图的彩色模型），用于后续的纹理体素化。（耗时比较久）-
提取材质信息（每个材质）：
- baseColorFactor + baseColorTexture：基础颜色
- metallicFactor + metallicTexture：金属度
- roughnessFactor + roughnessTexture：粗糙度
- alphaFactor + alphaTexture：透明度
- alphaMode：透明模式（OPAQUE/BLEND/MASK）
-
保存为
.pickle文件，包含materials和objects字典
2- ⭐️体素化（转 O-voxel）
dual_grid.pyvoxelize_pbr.py输入 mesh_dumps (纯几何) pbr_dumps (几何+材质+贴图) 输出 dual_vertices + intersected baseColor + metallic + roughness + alpha 用途 几何/形状重建 纹理/外观重建 训练目标 Sparse Structure Flow Tex Latent Flow -
2.1 dual_grid.py
- 2.1
dual_grid.py将 mesh 转换为 Flexible Dual Grid 表示，这是 TRELLIS用于几何重建的核心数据结构。-
Step 1 加载 Mesh Dump（第 36-49 行）
-
Step 2 归一化到单位立方体 （第 50-56 行）：计算包围盒，居中到原点, 缩放到
[-0.5, 0.5]范围 -
Step 3 生成 Flexible Dual Grid（第 58-71 行）：
- 调用
o_voxel.convert.mesh_to_flexible_dual_grid() - 输出：
-
voxel_indices：占据体素的坐标索引
-
dual_vertices：每个体素内的对偶顶点位置（0-255 量化）
-
intersected：体素与 mesh 表面的相交信息（编码为 0-7）
传统体素: Flexible Dual Grid:
┌───┬───┬───┐ ┌───┬───┬───┐
│ 1 │ 0 │ 0 │ │ • │ │ │ ← 每个占据体素内有一个
├───┼───┼───┤ ├───┼───┼───┤ 可移动的"对偶顶点"
│ 1 │ 1 │ 0 │ ──────► │ • │ • │ │
├───┼───┼───┤ ├───┼───┼───┤ • 的位置可以在体素内
│ 1 │ 1 │ 1 │ │ • │ • │ • │ 连续移动（0~1）
└───┴───┴───┘ └───┴───┴───┘只能表示粗糙的 可以通过调整 • 的位置
块状表面 逼近平滑的表面
-
- 调用
-
2.2 voxelize_pbr.py
-
2.2
voxelize_pbr.py将 PBR 材质数据转换为 体素化的纹理属性，这是 TRELLIS 用于纹理生成的核心数据结构。-
加载 PBR Dump （第 37-59 行）：
- 从
.pickle文件读取材质和几何数据
- 从
-
归一化顶点 （第 60-70 行）：
- 计算包围盒，居中到原点
- 缩放到
[-0.5, 0.5]范围 - 将无效的 mat_ids (-1) 映射到默认材质
-
体素化 PBR 属性 （第 72-76 行）：
- 调用
o_voxel.convert.blender_dump_to_volumetric_attr() - 输出：
- coord：占据体素的坐标索引
- attr：每个体素的 PBR 属性（颜色、金属度、粗糙度、透明度）
- 删除不需要的属性（normal、emissive）
- 调用
-
保存格式 （第 76 行）：
- 保存为
.vxz文件（压缩体素格式）
PBR Dump (带贴图的 Mesh) PBR Voxels (体素化纹理)
┌──────────────────────┐ ┌───┬───┬───┐
│ vertices (N, 3) │ │🟥│🟦│ │ 每个体素存储:
│ faces (F, 3) │ ────► ├───┼───┼───┤ - baseColor (RGB)
│ uvs (F, 3, 2) │ │🟨│🟩│ │ - metallic
│ mat_ids (F,) │ ├───┼───┼───┤ - roughness
│ materials [...] │ │🟪│🟫│🟧│ - alpha
│ textures [...] │ └───┴───┴───┘
└──────────────────────┘ - 保存为
-

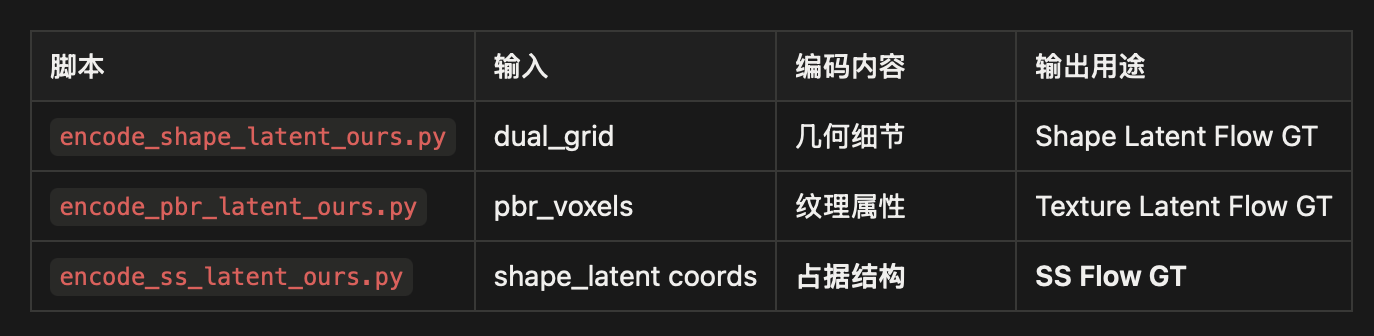

3-编码 Latent
3.1 encode_shape_latent.py
-
3.1
encode_shape_latent.py将 Dual Grid 数据通过 Shape Encoder 编码为 形状潜在向量（Shape Latent） ，这是 TRELLIS 训练Shape SLAT Flow模型所需的监督信号。
- 加载 Dual Grid 数据 （第 30-46 行）：
- 从
.vxz文件读取coords和attr - 构建 vertices SparseTensor：对偶顶点位置 (0-1 归一化)
- 构建 intersected SparseTensor：边界相交信息 (3位解码为布尔)
- 从
- Encoder 前向推理 （第 165 行）：
- 调用预训练的
shape_enc_next_dc_f16c32_fp16编码器 - 输入：
vertices+intersected（SparseTensor） - 输出：
z（Shape Latent，也是 SparseTensor）
- 调用预训练的
- 保存格式 （第 173-177 行）：
- 保存为
.npz文件 - 包含
feats（float32）和coords（uint8）
- 保存为
编码过程示意
Dual Grid (.vxz) Shape Latent (.npz) ┌─────────────────────┐ ┌─────────────────────┐ │ coords: (N, 3) │ │ coords: (M, 3) │ M << N │ vertices: (N, 3) │ ────► │ feats: (M, C) │ C = 32 (latent dim) │ intersected: (N, 3) │ Encoder │ │ └─────────────────────┘ └─────────────────────┘ 高分辨率体素 低分辨率潜在表示 (256³ grid) (16³ 或 32³ grid)关键点 ：Encoder 将稀疏的高分辨率几何表示压缩为更稀疏的低分辨率潜在向量。
为什么需要这一步？
直接用 Dual Grid 训练 用 Shape Latent 训练 数据维度高（256³） 数据维度低（16³ ~ 32³） 训练慢、显存大 训练快、显存小 Flow 学习原始空间 Flow 学习潜在空间 核心思想：先用 Encoder 压缩几何信息，再让 Flow 模型学习如何生成这个压缩后的表示。推理时 Flow 生成 latent，再用 Decoder 解码回 Dual Grid。
- 加载 Dual Grid 数据 （第 30-46 行）：
3.2 encode_pbr_latent.py
-
3.2
encode_pbr_latent.py将 PBR 体素数据通过 Texture Encoder 编码为 纹理潜在向量（PBR/Texture Latent） ，这是 TRELLIS 训练Texture SLAT Flow模型所需的监督信号（GT）。
-
加载 PBR Voxels 数据（第 30-38 行）：
pythonattrs = ["base_color", "metallic", "roughness", "alpha"] feats = concat([attr[k] for k in attrs]) / 255.0 * 2 - 1 # 归一化到 [-1, 1]- 从
.vxz文件读取 4 个 PBR 属性 - 拼接成 6 通道特征（base_color 3 + metallic 1 + roughness 1 + alpha 1）
- 归一化到
[-1, 1]范围
- 从
-
Encoder 前向推理（第 170 行）：
- 调用预训练的
tex_enc_next_dc_f16c32_fp16编码器 - 输入：PBR voxels（SparseTensor，6 通道）
- 输出：
z（Texture Latent，也是 SparseTensor）
- 调用预训练的
-
保存格式（第 178-182 行）：
- 保存为
.npz文件 - 包含
feats（float32）和coords（uint8）
- 保存为
编码过程示意
PBR Voxels (.vxz) Texture Latent (.npz) ┌─────────────────────┐ ┌─────────────────────┐ │ coords: (N, 3) │ │ coords: (M, 3) │ M << N │ base_color: (N, 3) │ │ feats: (M, 32) │ 32 = latent_channels │ metallic: (N, 1) │ ────► │ │ │ roughness: (N, 1) │ Encoder │ │ │ alpha: (N, 1) │ (÷16) │ │ └─────────────────────┘ └─────────────────────┘ 高分辨率体素 低分辨率潜在表示 (256³ / 1024³) (16³ / 64³) -
3.3 encode_ss_latent.py
-
3.3
encode_ss_latent.py将 Shape Latent 的稀疏坐标编码为 SS Latent（Sparse Structure Latent） ，作为训练Sparse Structure Flow的 GT（监督信号）。推理时的第一阶段： 图像 ──► Sparse Structure Flow ──► SS Latent ──► SS Decoder ──► 64³ 占据网格 ▲ │ 这个脚本生成的就是训练时的 GTSS Latent 的作用：表示物体"大致在哪里"，是最粗糙的结构信息。
处理流程
┌─────────────────────────────────────────────────────────────────────────┐ │ encode_ss_latent_ours.py │ ├─────────────────────────────────────────────────────────────────────────┤ │ │ │ 输入: shape_latents_256/*.npz │ │ └── coords: (M, 3) ← 稀疏坐标，范围 0~15 │ │ │ │ 步骤 1: 转换为稠密占据网格 │ │ coords → dense tensor (1, 16, 16, 16) │ │ 被占据的位置 = 1，其他 = 0 │ │ │ │ 步骤 2: SS Encoder 编码 │ │ (1, 16, 16, 16) → ss_enc → (8, 4, 4, 4) │ │ 下采样 4 倍，8 通道 │ │ │ │ 输出: ss_latents_16/*.npz │ │ └── z: (8, 4, 4, 4) ← 稠密的 SS Latent │ │ │ └─────────────────────────────────────────────────────────────────────────┘
分辨率对应关系
原始数据 Shape Latent coords SS Encoder 输入 SS Latent 输出 256³ 16³ 16³ 4³ 512³ 32³ 32³ 8³ 1024³ 64³ 64³ 16³
输入输出
类型 路径 内容 输入 shape_latents_{data_res}/{name}.npzcoords: 稀疏坐标输出 ss_latents_{ss_res}/{name}.npzz: 稠密 SS Latent
使用方式
bash# 处理 256 数据（默认） python encode_ss_latent_ours.py # 处理 1024 数据 python encode_ss_latent_ours.py --data_resolution 1024
