目录
整体搭建思路分析
在panel面板中创建一个开关和一个灯。开关绑定全局变量svswitch, 灯绑定全局变量svLight。在ECU switch 的capl编程中，当svswitch变化时，变更can信号sSwitch的值。在ECU Light的capl编程中，当can信号sSwitch变化时，变更svLight的值。从而达到使用开关，控制灯的亮灭的效果。
新建文件夹

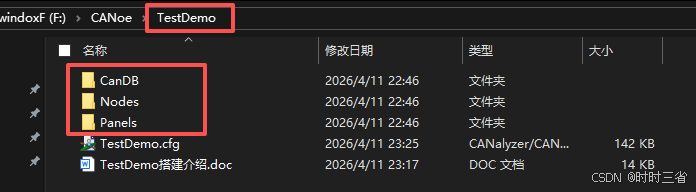

新建红框中的文件夹如下图所示，后续有用，便于分类.
创建工程
启动CANoe
双击图标
，启动CANoe.
创建工程

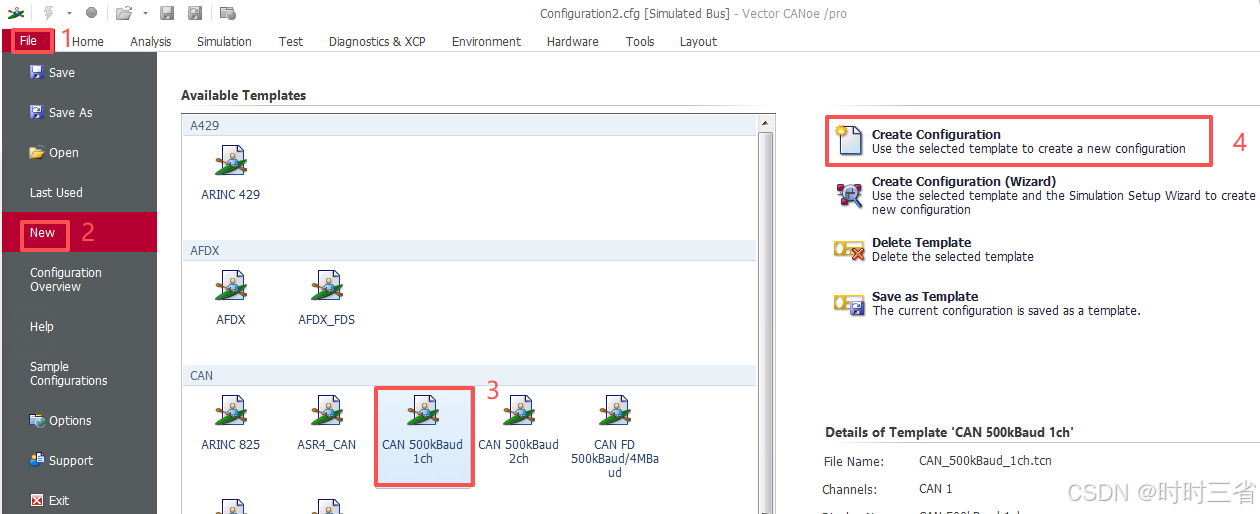

按照下图所示，创建一个1通道的，波特率为500的can工程。
-

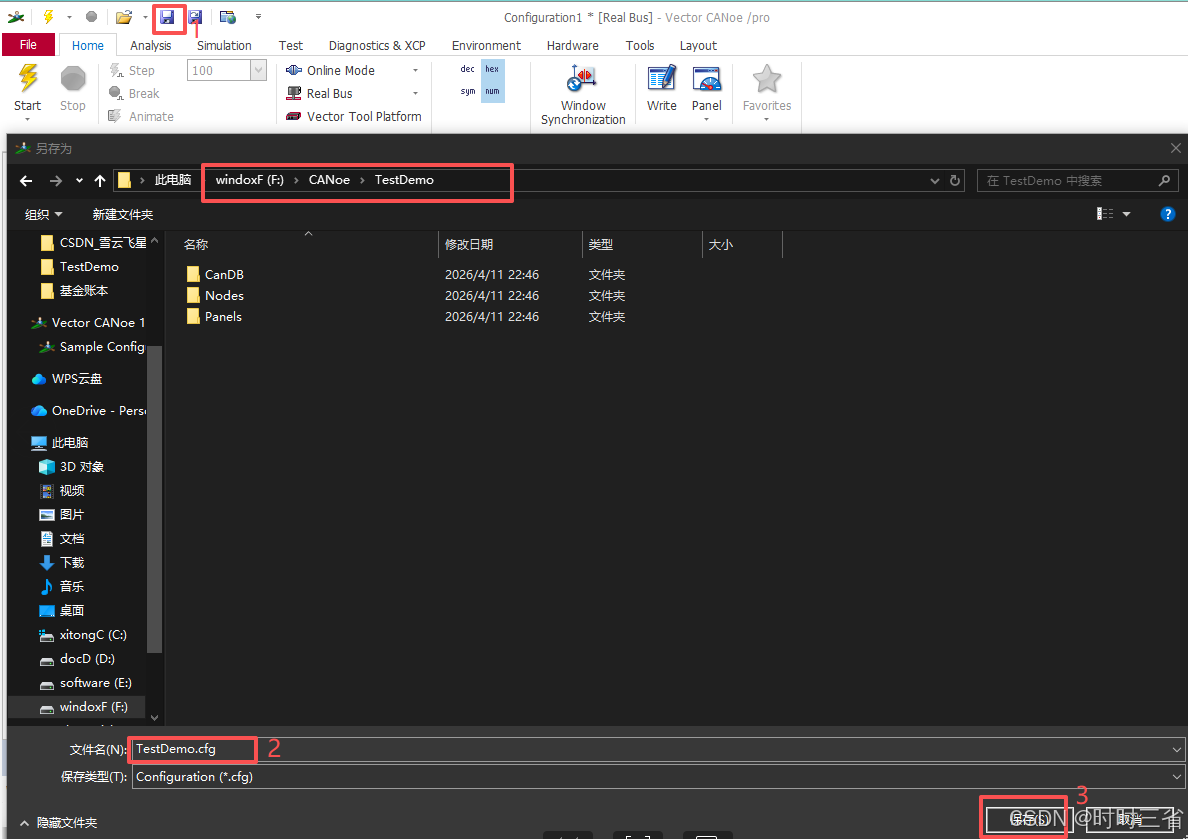

保存在提前建好的文件夹中。
通道设置

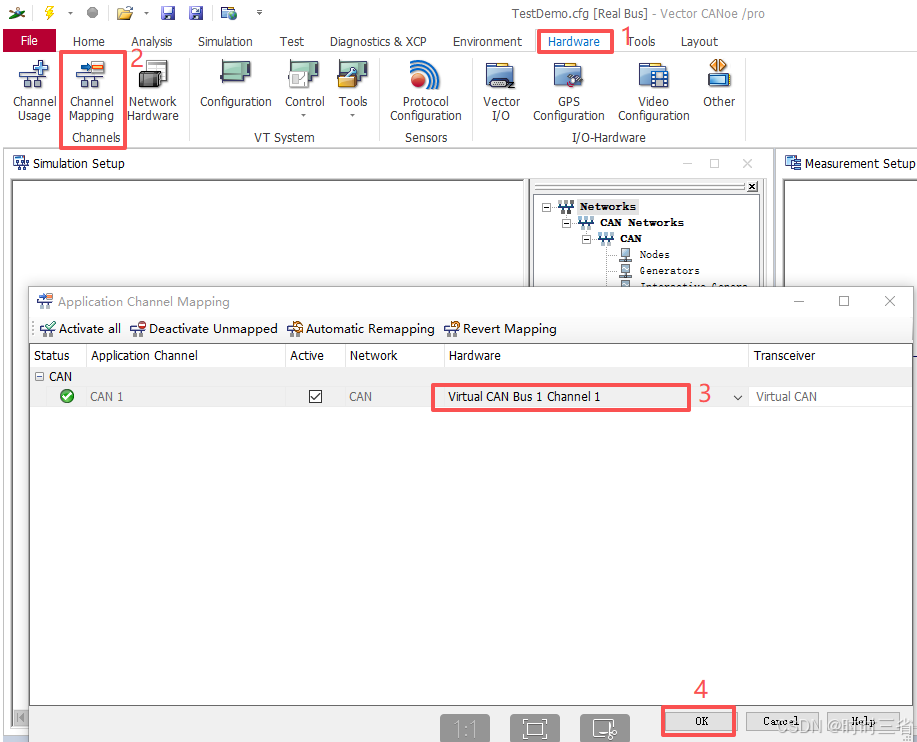

通道设置如下图红框3所示：
选择虚拟can通道1，不需要连接硬件也能做仿真测试。
DB文件创建

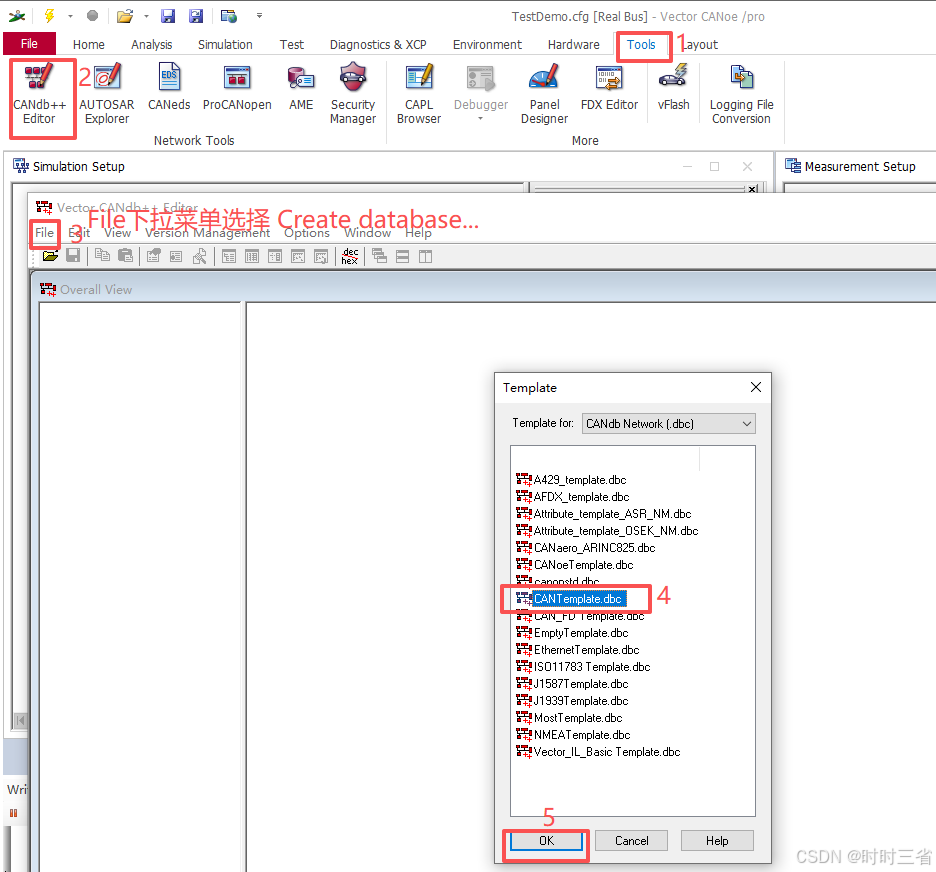

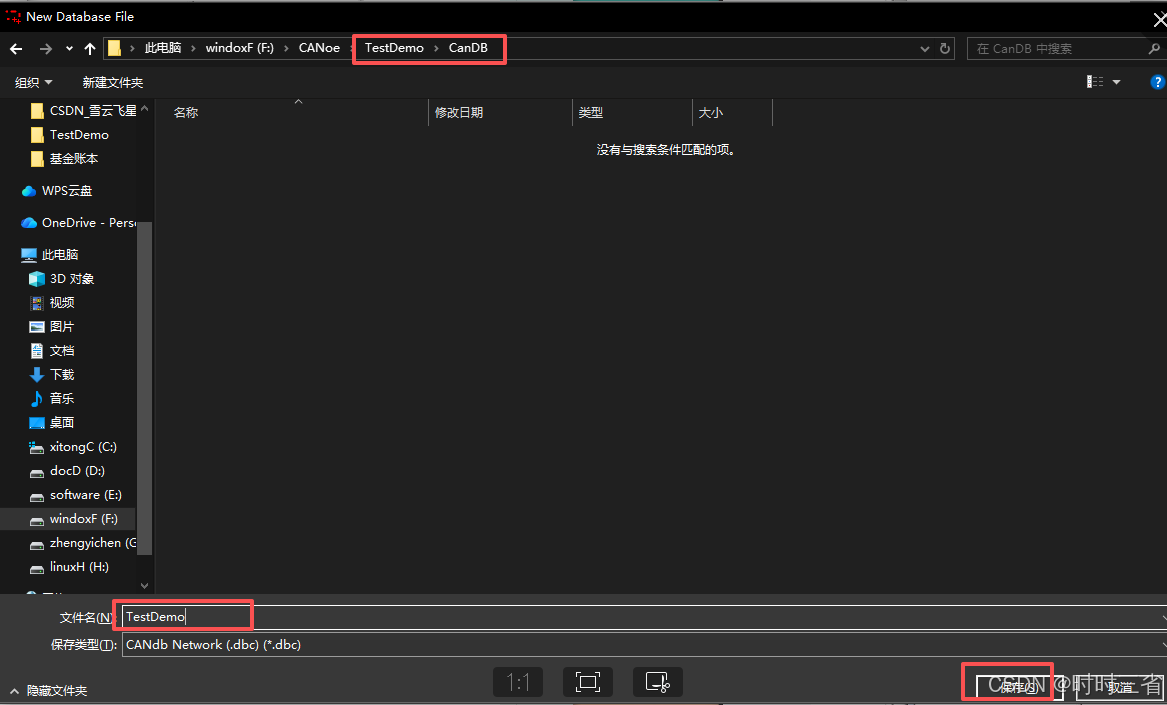

创建DB文件并选择保存位置，如下图：

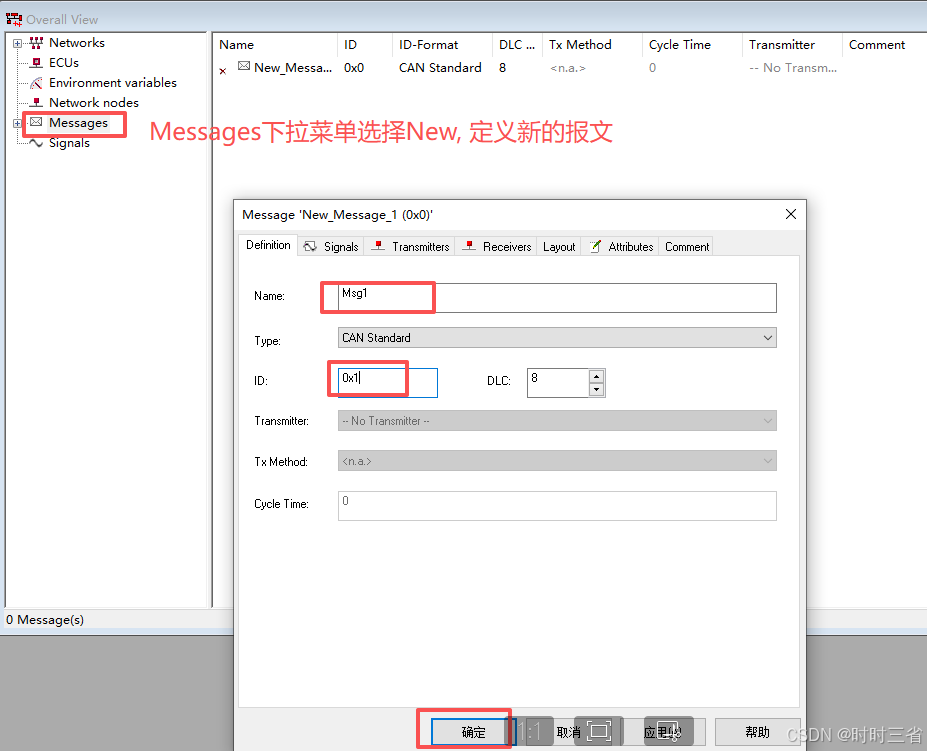

定义新的报文：

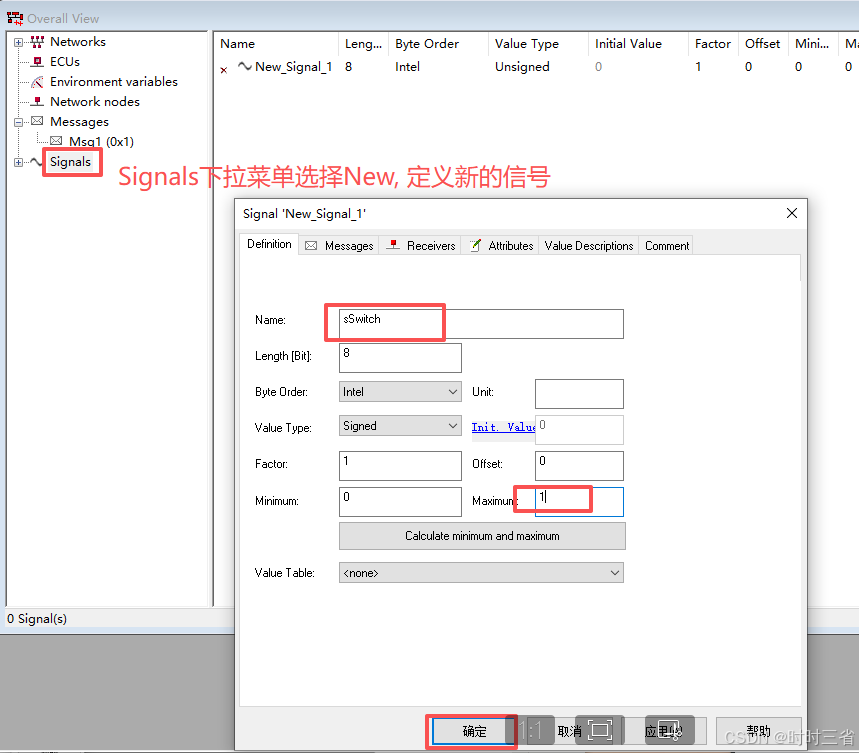

定义新的信号：

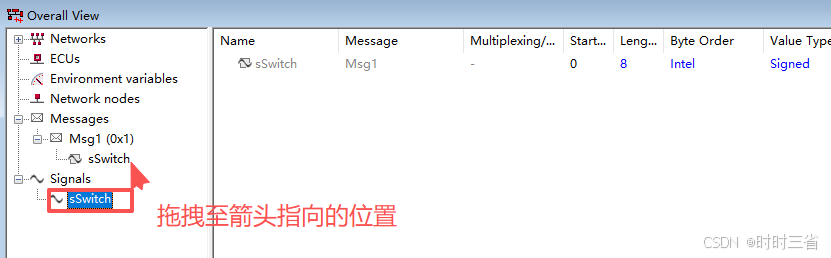

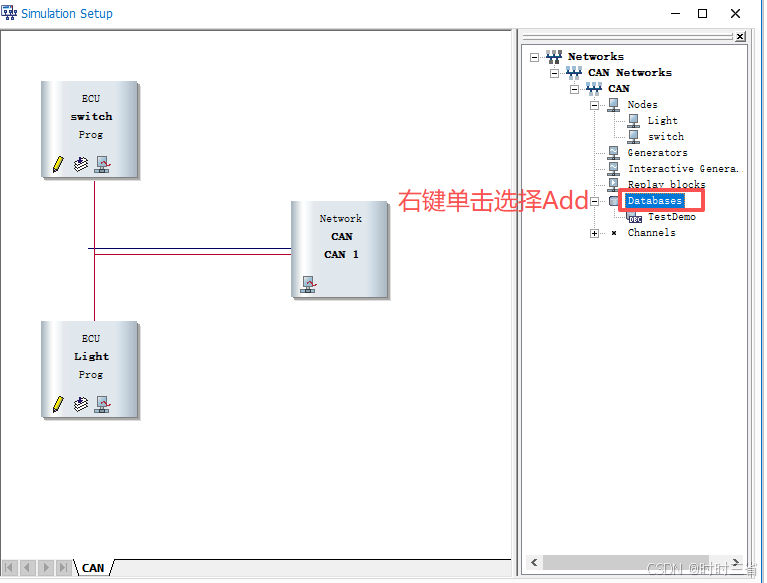

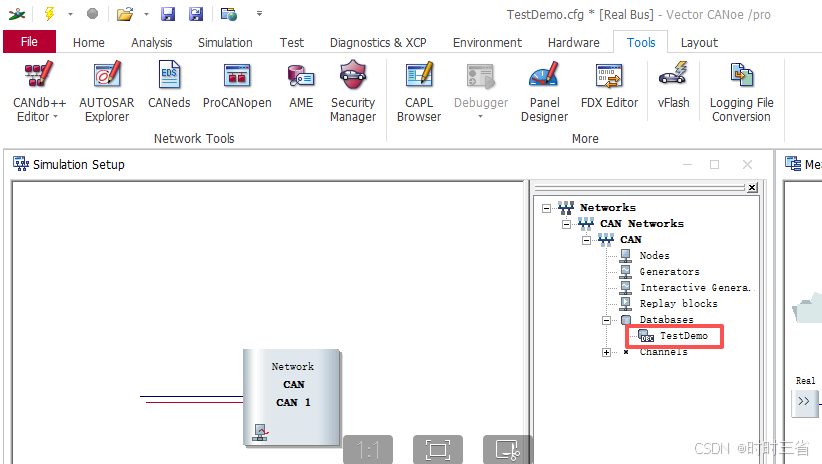

保存后，添加至工程。添加方法如下：
添加完成如下：
环境变量创建

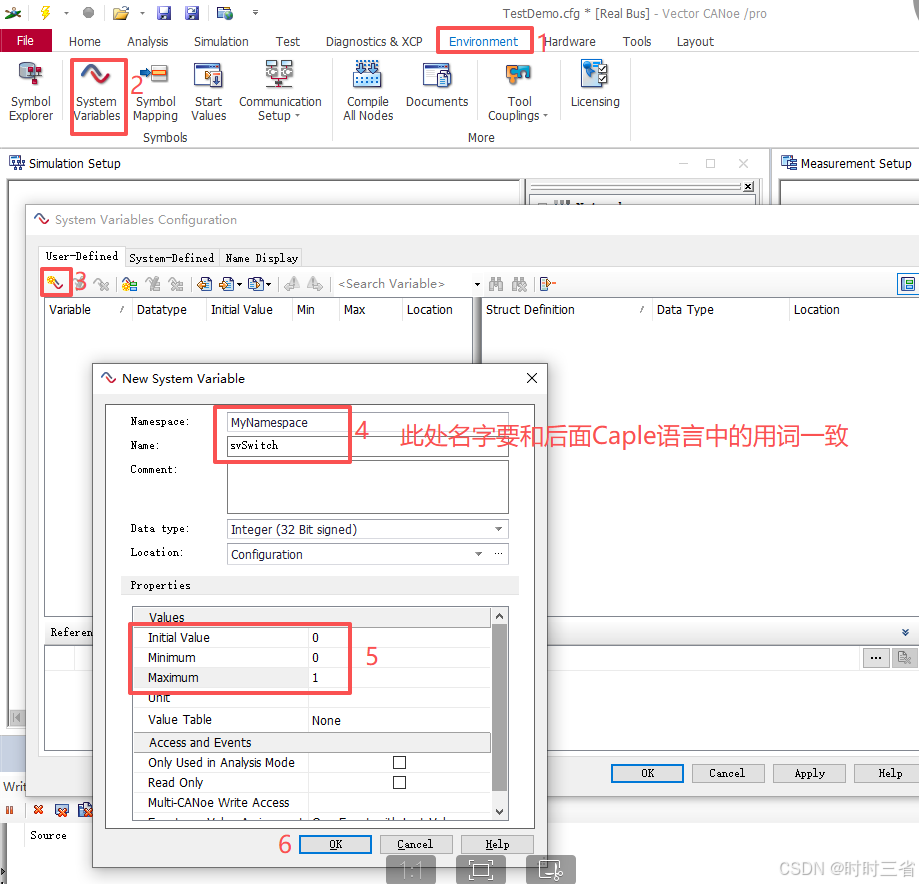

新建系统变量svSwitch，如下图：

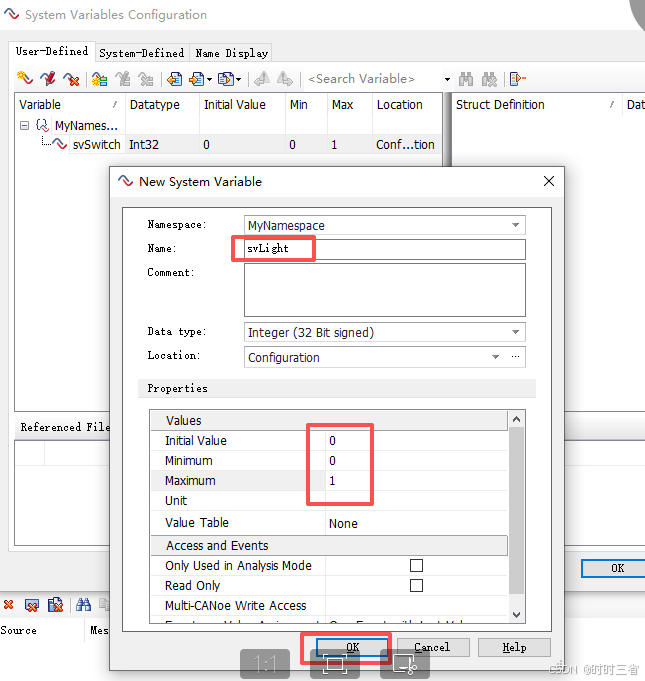

新建系统变量svSwitch，如下图：
Panel面板创建

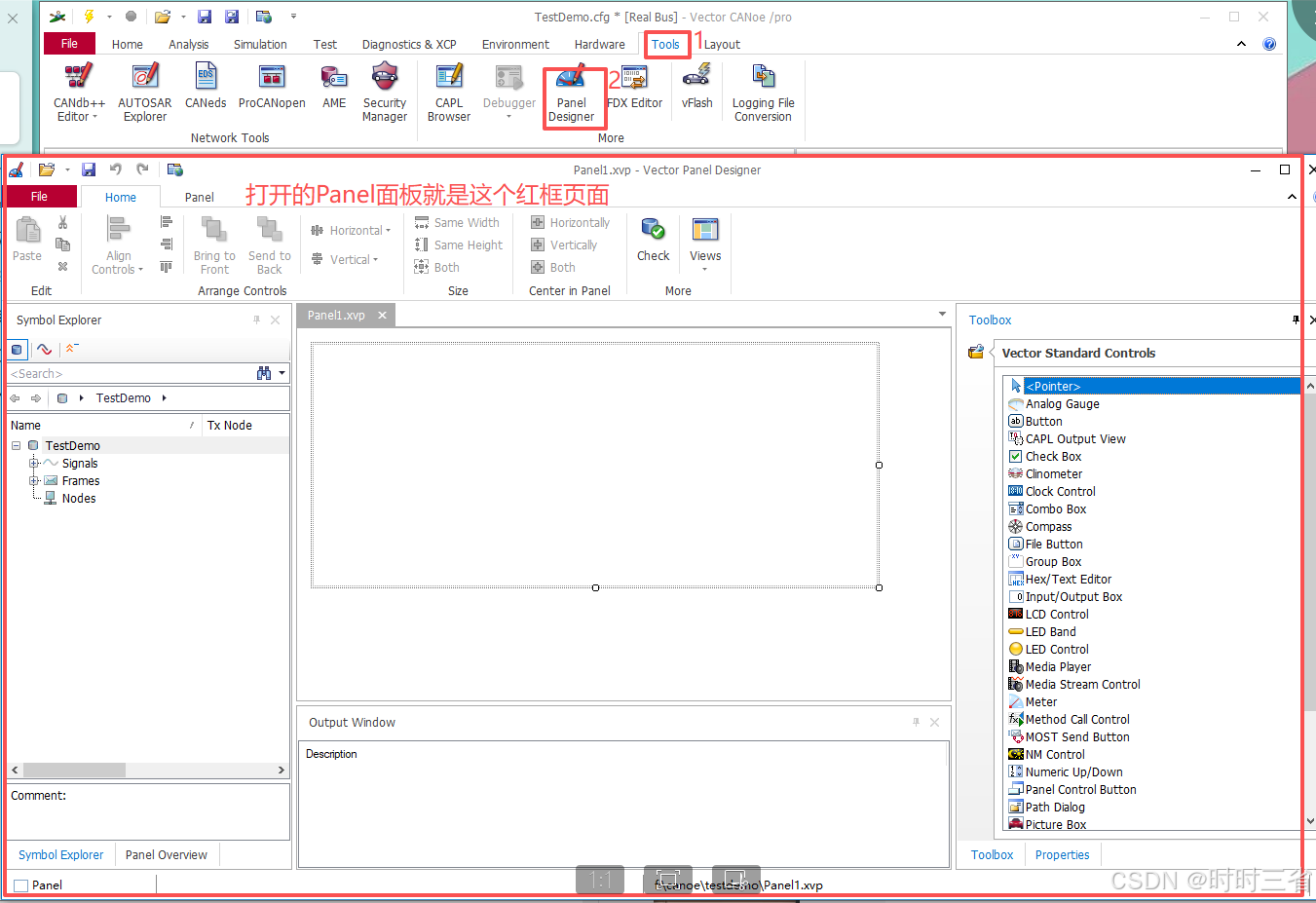

按照如下图所示步骤，打开Panel面板：

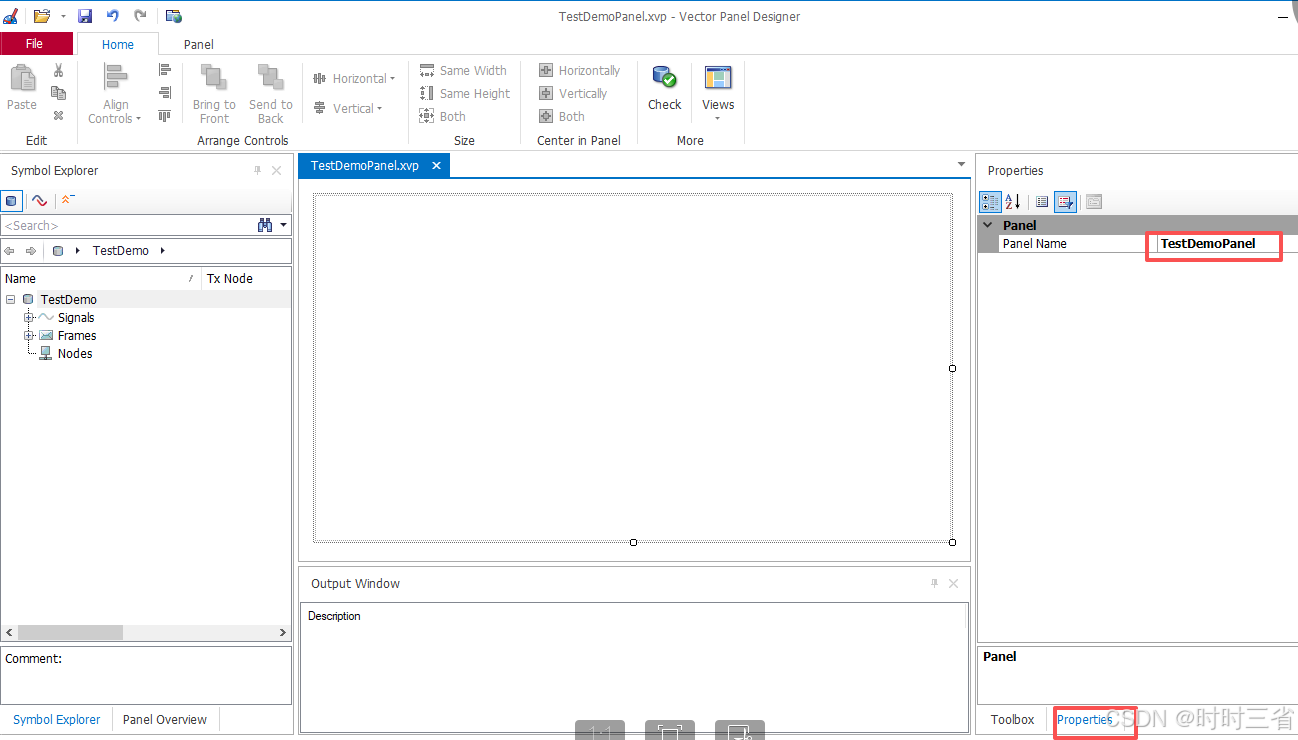

修改Panel面板名字：

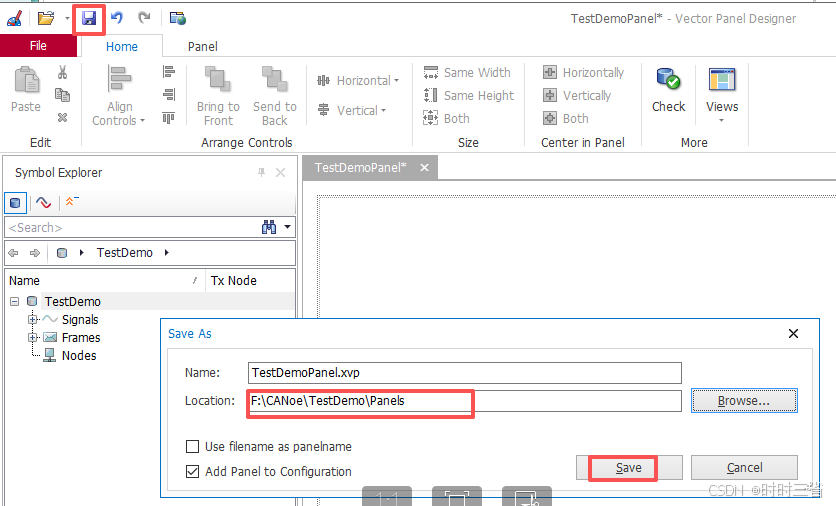

保存Panel面板：

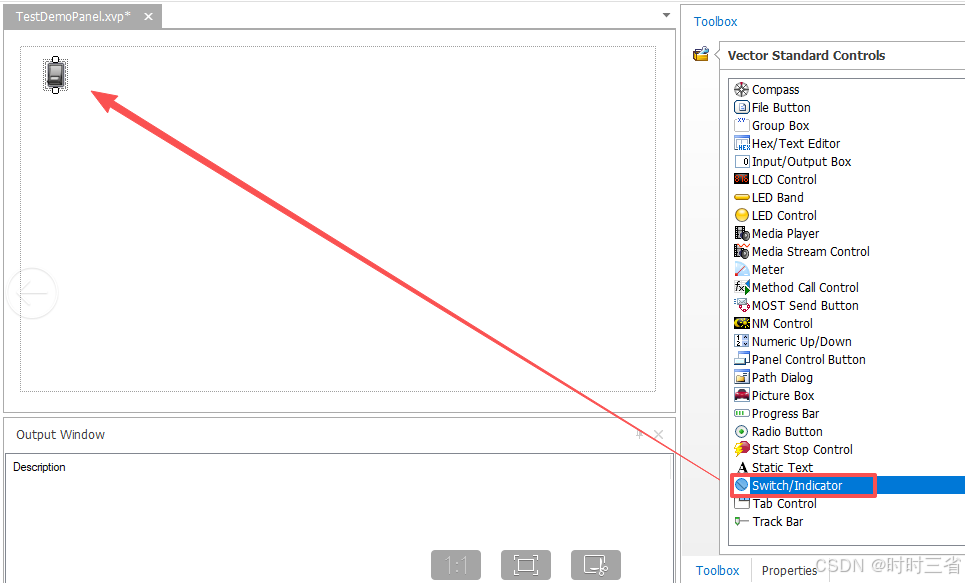

拖拽一个开关至控制面板：

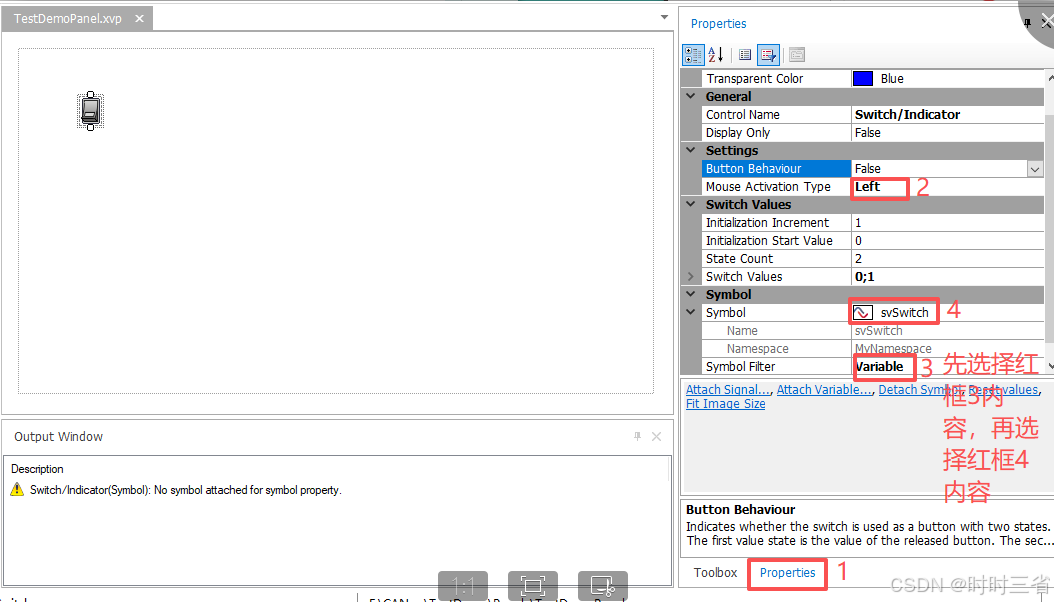

修改开关相关属性：

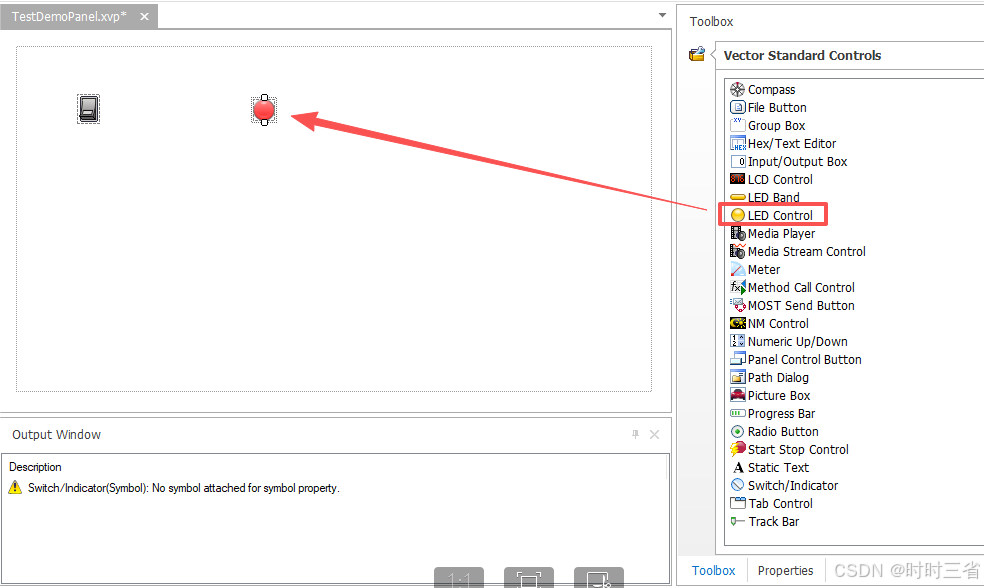

再拖拽一个灯进入面板：

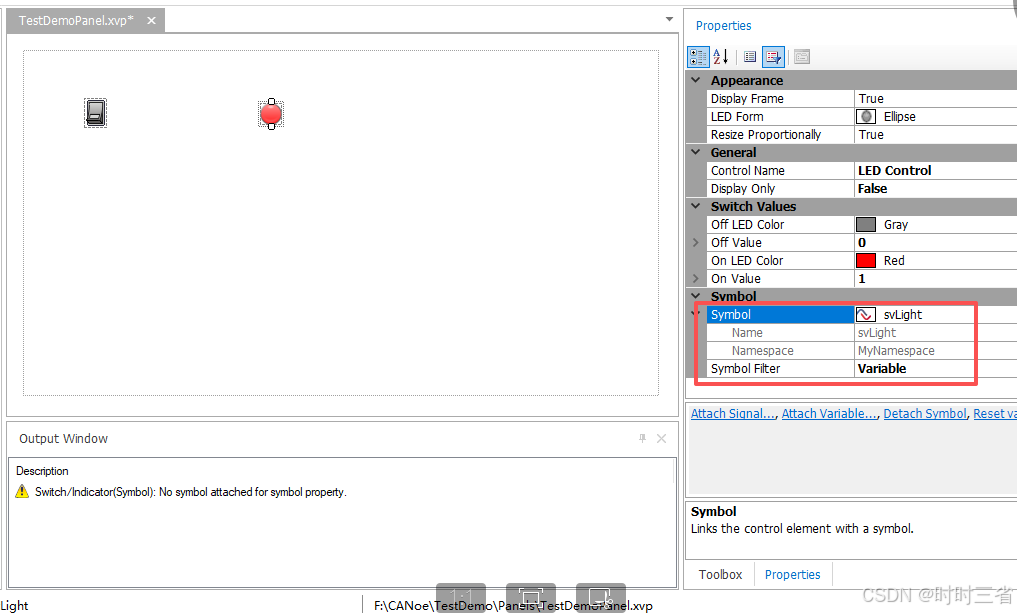

修改灯的相关属性：
保存。

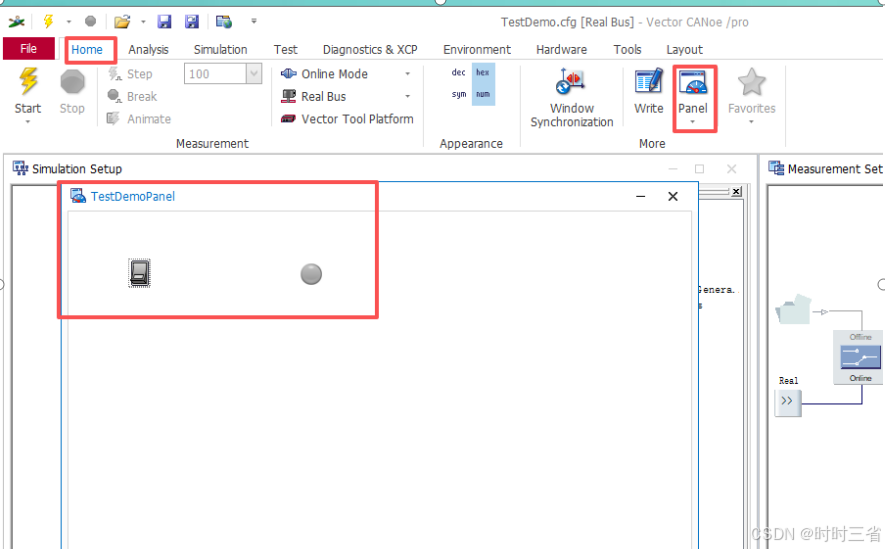

此时，在Home页面打开刚刚新建的面板，点击开关，灯并无相关反应。因为此时svSwitch和svLight并无相关联系。

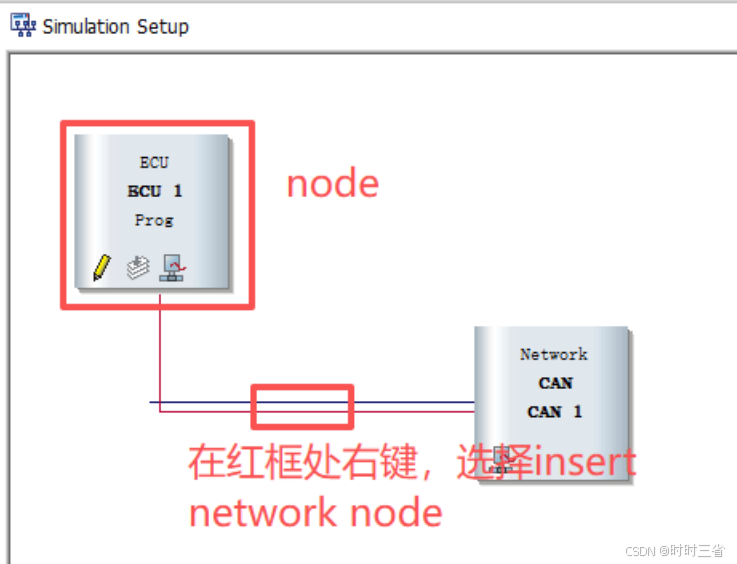

新建node:

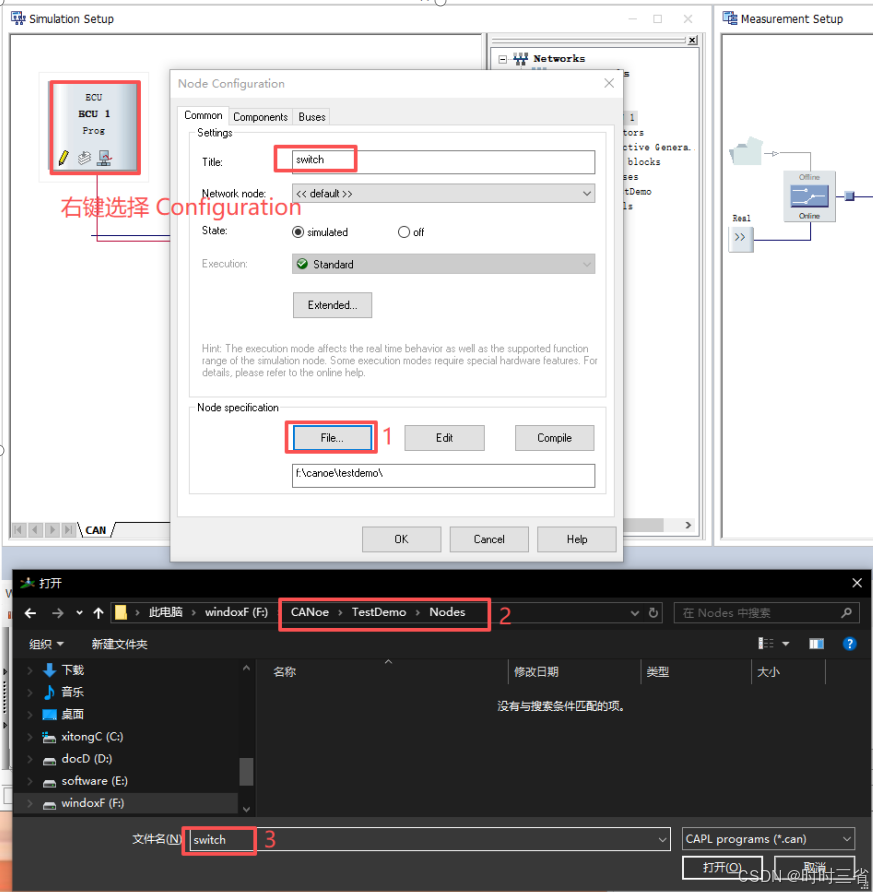

配置ECU1的相关属性如下图：
按照相同方法再创建node Light。

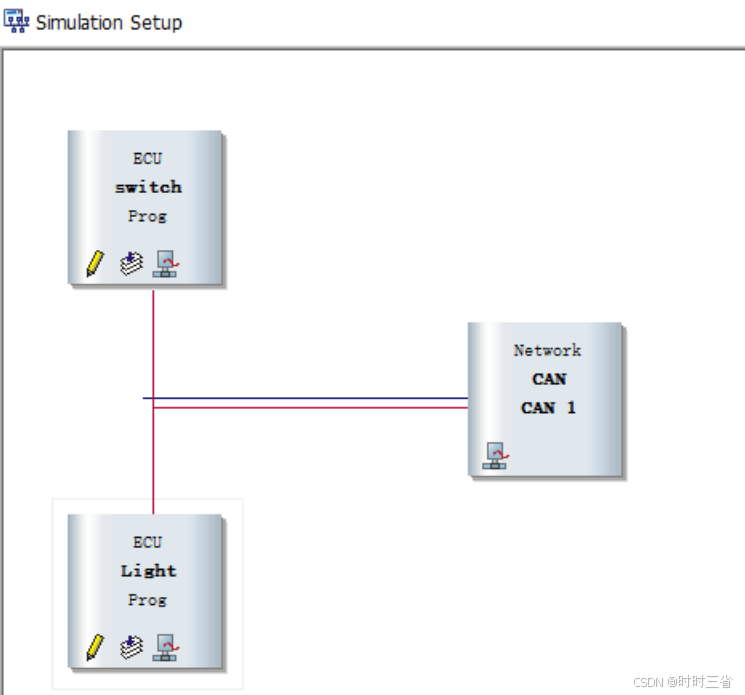

建好的节点如下图：
为node添加capl语言

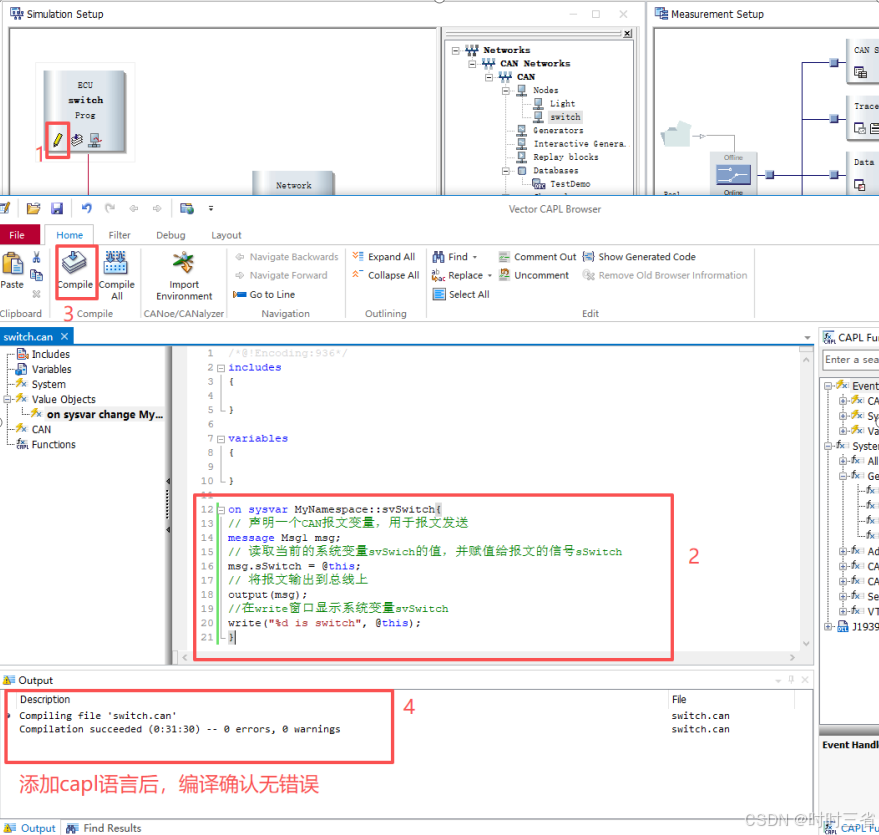

为switch节点添加capl语言如下图：

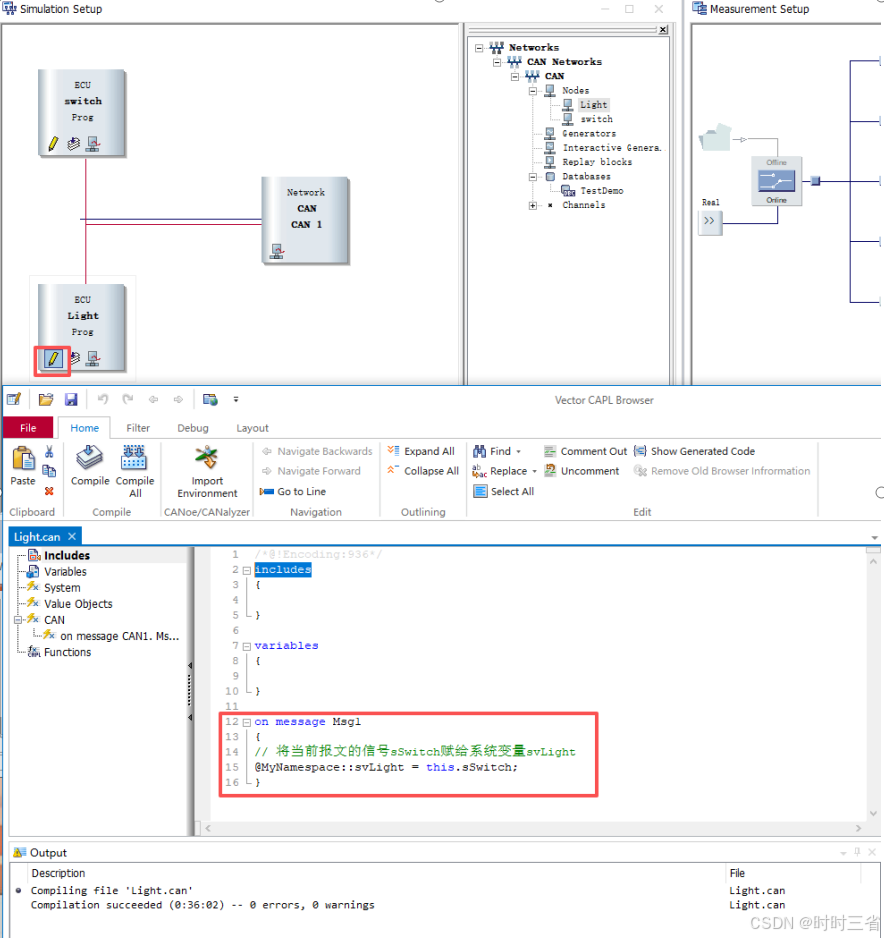

为Light节点添加capl语言如下图：

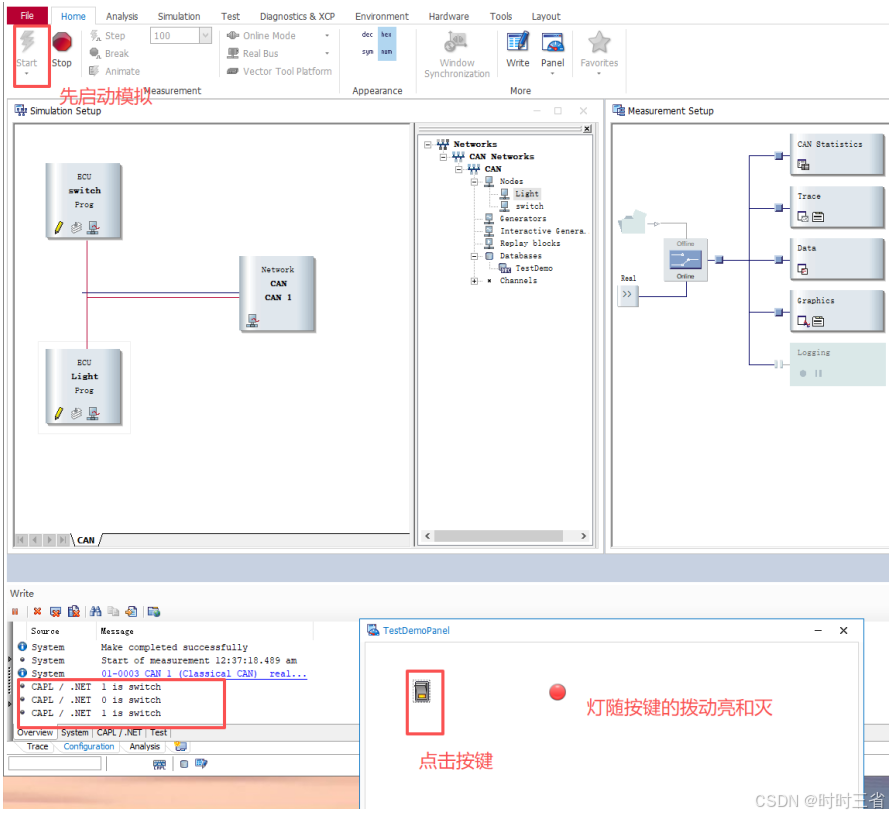

启动演示
报文分析

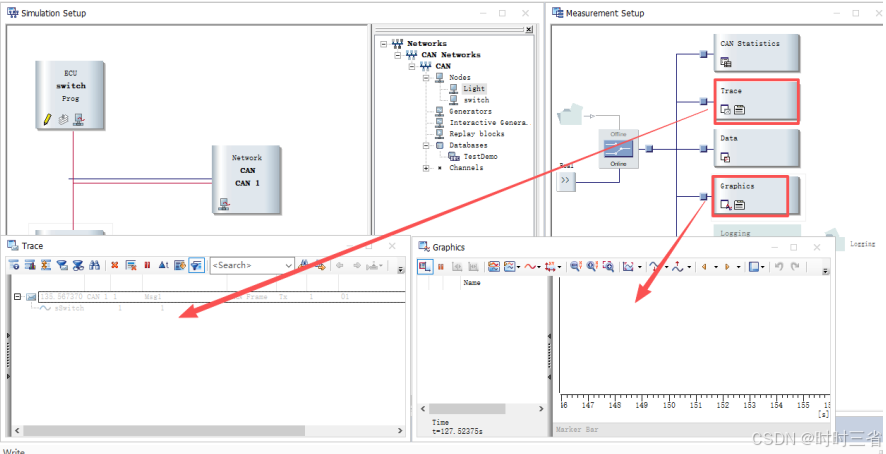

双击两个红框，分别打开Trace和 Graphics窗口：

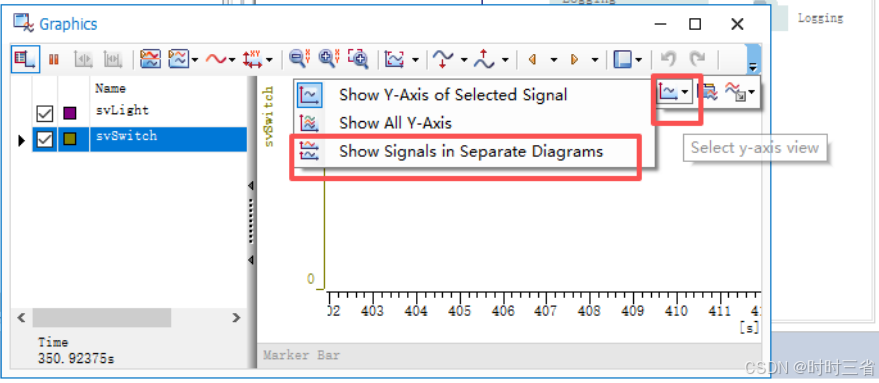

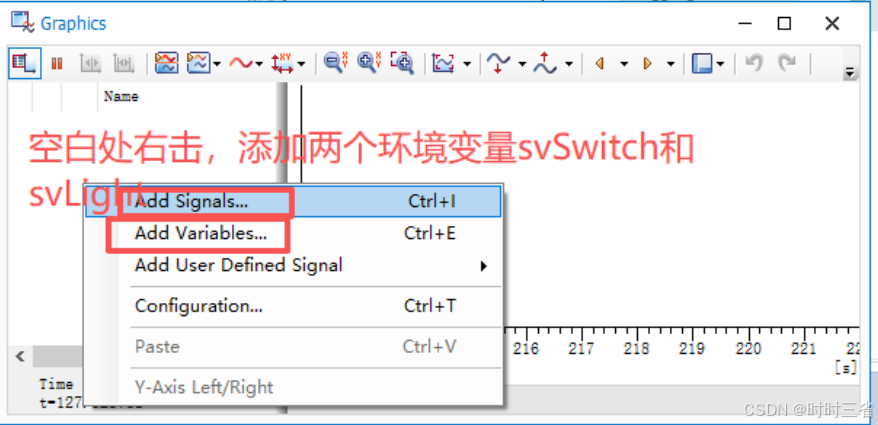

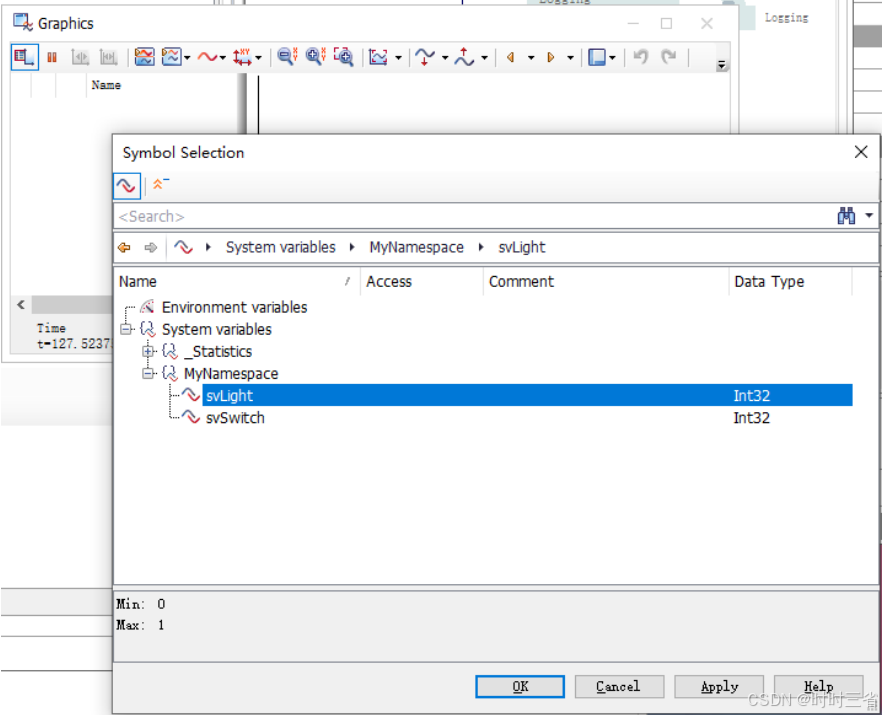

按照下图选择，让两个变量处于两个坐标系中：

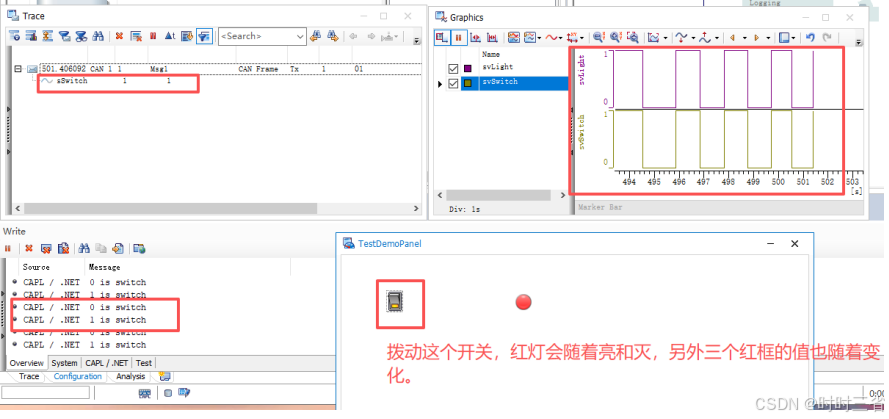

演示结果如下
传送门回总目录：
匹配的模板工程已上传：
