stm32F103C8T6标准库流水灯1——输出模式

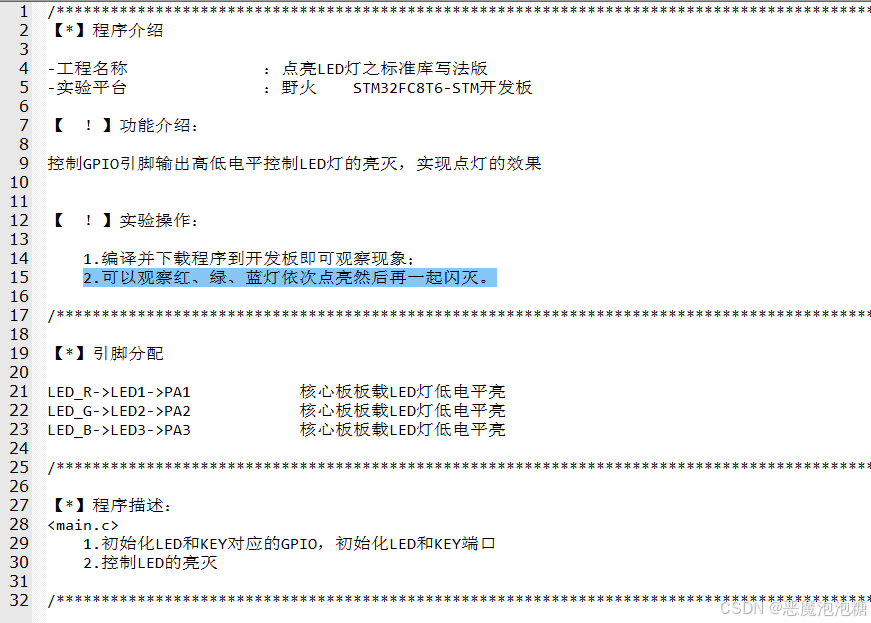

1.Readme文件介绍

首先先建立一个记事本，命名readme，用来描述我们的硬件信息，功能介绍，引脚分配等等一些信息情况。

/***************************************************************************************************************/
【】程序介绍

-工程名称：点亮LED灯之标准库写法版

-实验平台：野火 STM32FC8T6-STM开发板

【！】功能介绍：

控制GPIO引脚输出高低电平控制LED灯的亮灭，实现点灯的效果

【！】实验操作：

1.编译并下载程序到开发板即可观察现象；

2.可以观察红、绿、蓝灯依次点亮然后再一起闪灭。

/****************************************************************************************************************/

【*】引脚分配

LED_R->LED1->PA1 核心板板载LED灯低电平亮

LED_G->LED2->PA2 核心板板载LED灯低电平亮

LED_B->LED3->PA3 核心板板载LED灯低电平亮

/****************************************************************************************************************/

【*】程序描述：

<main.c>

1.初始化LED和KEY对应的GPIO，初始化LED和KEY端口

2.控制LED的亮灭

/****************************************************************************************************************/

2.keil5一些配置

--locale=english

核心作用是强制指定编译器的区域/语言环境为英文，解决中文系统下的编译异常问题。

3.函数封装

我们将一些初始化配置，封装一个函数里面去

我们定义一个函数：void LED_GPIO_Config(void)

命名采用驼峰命名法，高低高，

LED --- 灯

GPIO --- 端口

Config ---- 配置

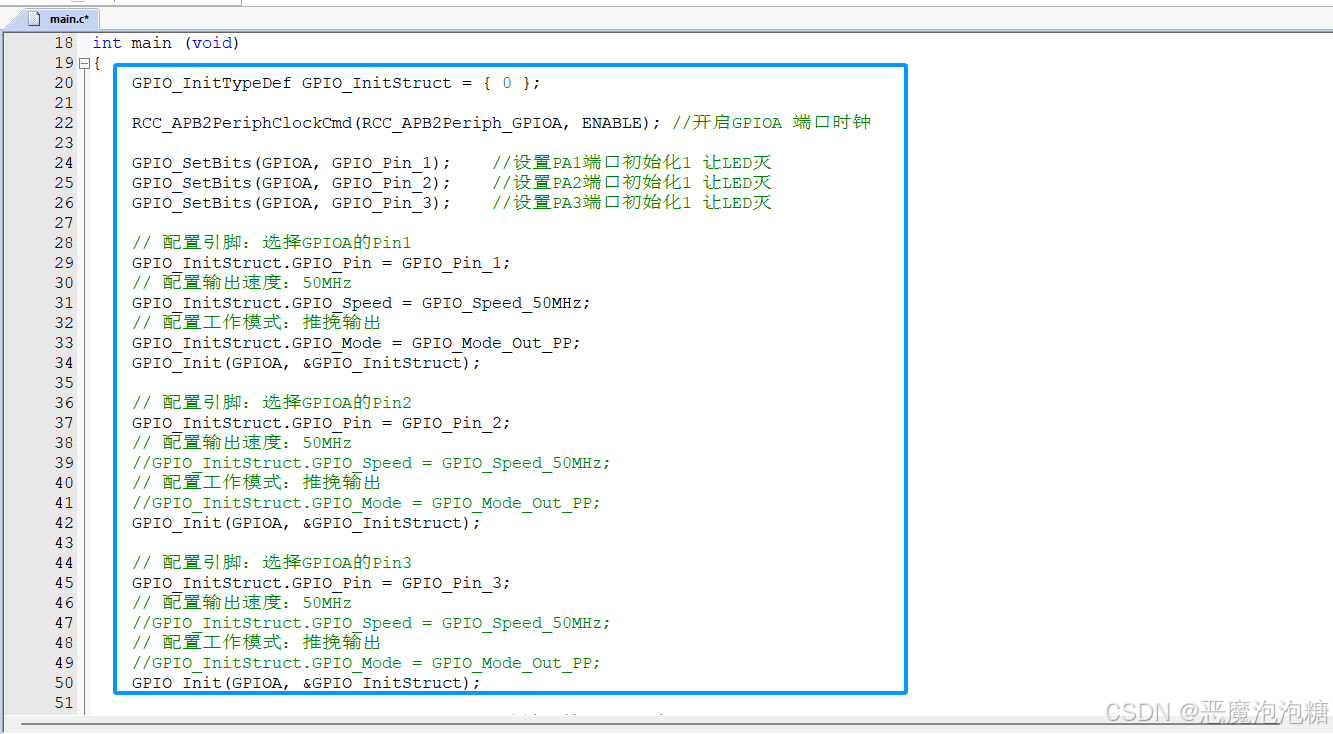

将这框着的部分都是用来配置端口的准备工作，单独用一个函数封装起来

c 复制代码

//基础配置
void LED_GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = { 0 };

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA 端口时钟

    GPIO_SetBits(GPIOA, GPIO_Pin_1);    //设置PA1端口初始化1 让LED灭
    GPIO_SetBits(GPIOA, GPIO_Pin_2);    //设置PA2端口初始化1 让LED灭
    GPIO_SetBits(GPIOA, GPIO_Pin_3);    //设置PA3端口初始化1 让LED灭

    // 配置引脚：选择GPIOA的Pin1
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;
    // 配置输出速度：50MHz
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置引脚：选择GPIOA的Pin2
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2;
    // 配置输出速度：50MHz
    //GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    //GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置引脚：选择GPIOA的Pin3
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
    // 配置输出速度：50MHz
    //GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    //GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

吧准备工作全部封装在函数里面，并且函数写在main下面，我们在main上面加一个函数的声明，在main里面去调用该函数。

开灯/关灯函数封装

原先我们调用函数

void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

用来将指定的IO口位置进行，置0用来开灯

void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

用来将指定的IO口位置进行，置1用来关灯

现在我们分别用两个函数单独吧开灯和关灯进行封装起来

开灯

void LED_GPIO_ON(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)；

关灯

void LED_GPIO_OFF(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

c 复制代码

//开灯
void LED_GPIO_ON(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_ResetBits(GPIOx, GPIO_Pin);
}

//关灯
void LED_GPIO_OFF(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_SetBits(GPIOx, GPIO_Pin);
}

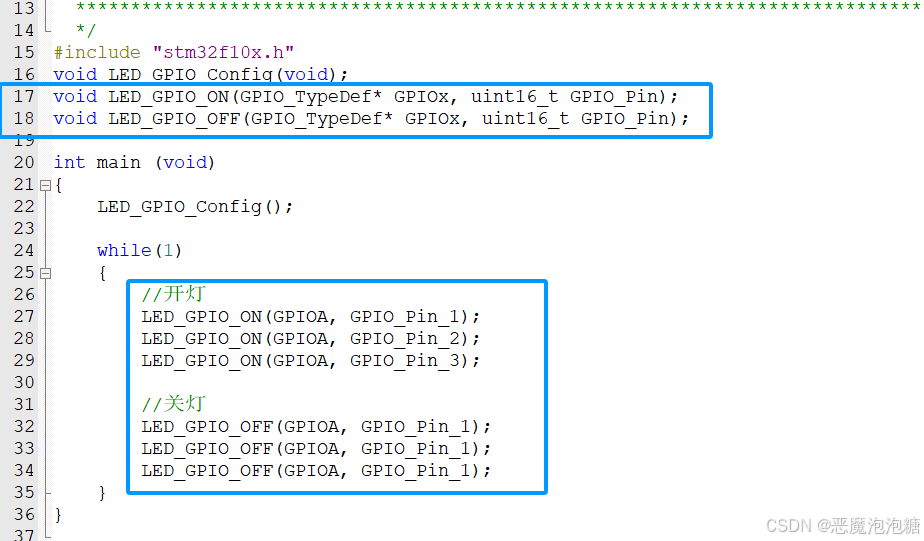

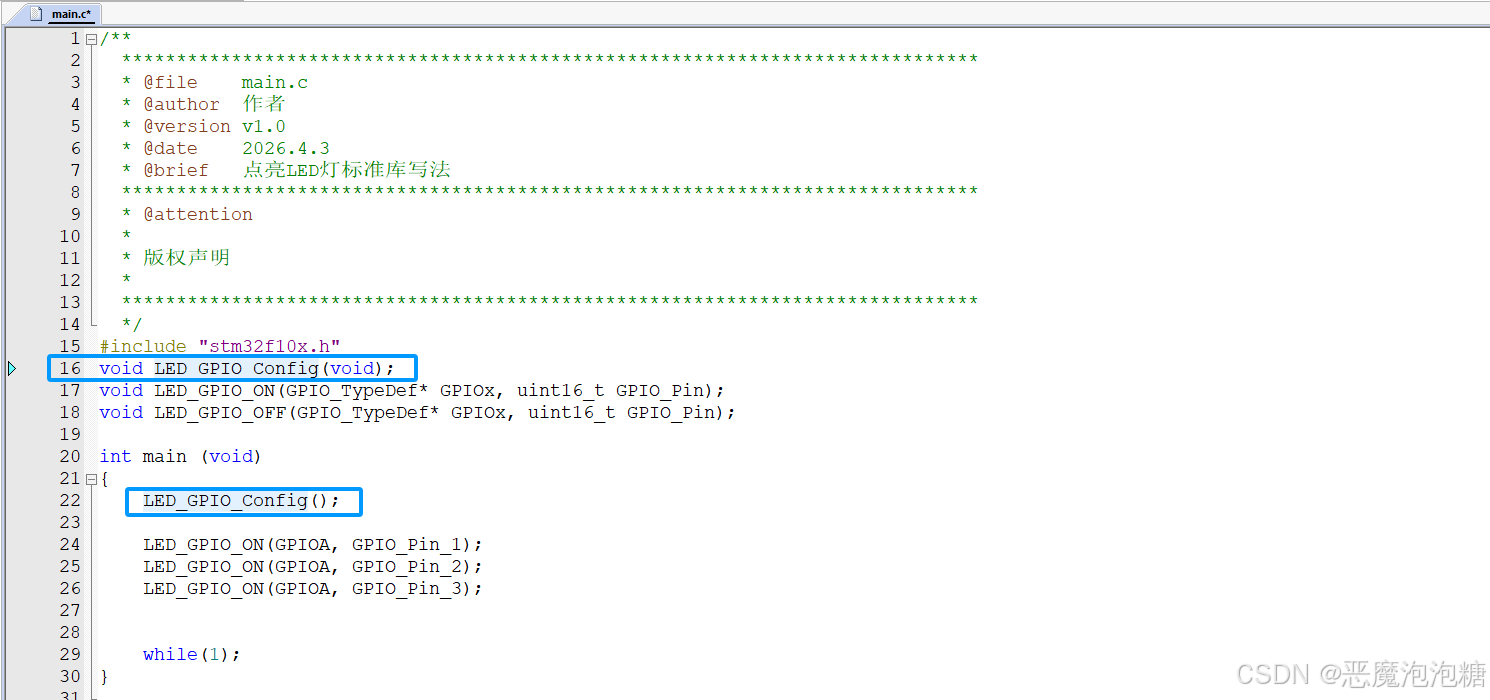

在main上面进行函数声明，以及在main里面进行函数调用，从而执行开灯和关灯的事情。

代码：

c 复制代码

/**
  ******************************************************************************
  * @file    main.c
  * @author  作者
  * @version v1.0
  * @date    2026.4.3
  * @brief   点亮LED灯标准库写法
  ******************************************************************************
  * @attention
  *
  * 版权声明
  *
  ******************************************************************************
  */
#include "stm32f10x.h"
void LED_GPIO_Config(void);
void LED_GPIO_ON(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void LED_GPIO_OFF(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

int main (void)
{
    LED_GPIO_Config();

    while(1)
    {
        //开灯
        LED_GPIO_ON(GPIOA, GPIO_Pin_1);
        LED_GPIO_ON(GPIOA, GPIO_Pin_2);
        LED_GPIO_ON(GPIOA, GPIO_Pin_3);

        //关灯
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
    }
}

//基础配置
void LED_GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = { 0 };

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA 端口时钟

    GPIO_SetBits(GPIOA, GPIO_Pin_1);    //设置PA1端口初始化1 让LED灭
    GPIO_SetBits(GPIOA, GPIO_Pin_2);    //设置PA2端口初始化1 让LED灭
    GPIO_SetBits(GPIOA, GPIO_Pin_3);    //设置PA3端口初始化1 让LED灭

    // 配置引脚：选择GPIOA的Pin1
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;
    // 配置输出速度：50MHz
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置引脚：选择GPIOA的Pin2
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2;
    // 配置输出速度：50MHz
    //GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    //GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置引脚：选择GPIOA的Pin3
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
    // 配置输出速度：50MHz
    //GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    //GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

//开灯
void LED_GPIO_ON(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_ResetBits(GPIOx, GPIO_Pin);
}

//关灯
void LED_GPIO_OFF(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_SetBits(GPIOx, GPIO_Pin);
}

4.粗略的延时

c 复制代码

void Rough_Delay(__IO uint32_t ncount)
{
    for (uint32_t i = 0; i < ncount; i++)
    {
        __nop();
    }
}

c 复制代码

int main (void)
{
    LED_GPIO_Config();

    while(1)
    {
        //开灯
        LED_GPIO_ON(GPIOA, GPIO_Pin_1);
        LED_GPIO_ON(GPIOA, GPIO_Pin_2);
        LED_GPIO_ON(GPIOA, GPIO_Pin_3);
        Rough_Delay(1);

        //关灯
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        Rough_Delay(1);
    }
}

程序这里用__IO类型意思是：

让编译器不会觉得空循环语句不会被编译器删除，保证它会执行

如果不加__IO这个语句，编译器可能觉得，我自己空循环n次，觉得这个不是很重要的语句，导致可能不执行，但是我想要通过for循环自己循环次数达到延时效果，必须让编译器执行，所以需要加一个__IO类型，告诉编译器必须执行觉得没用的for循环。

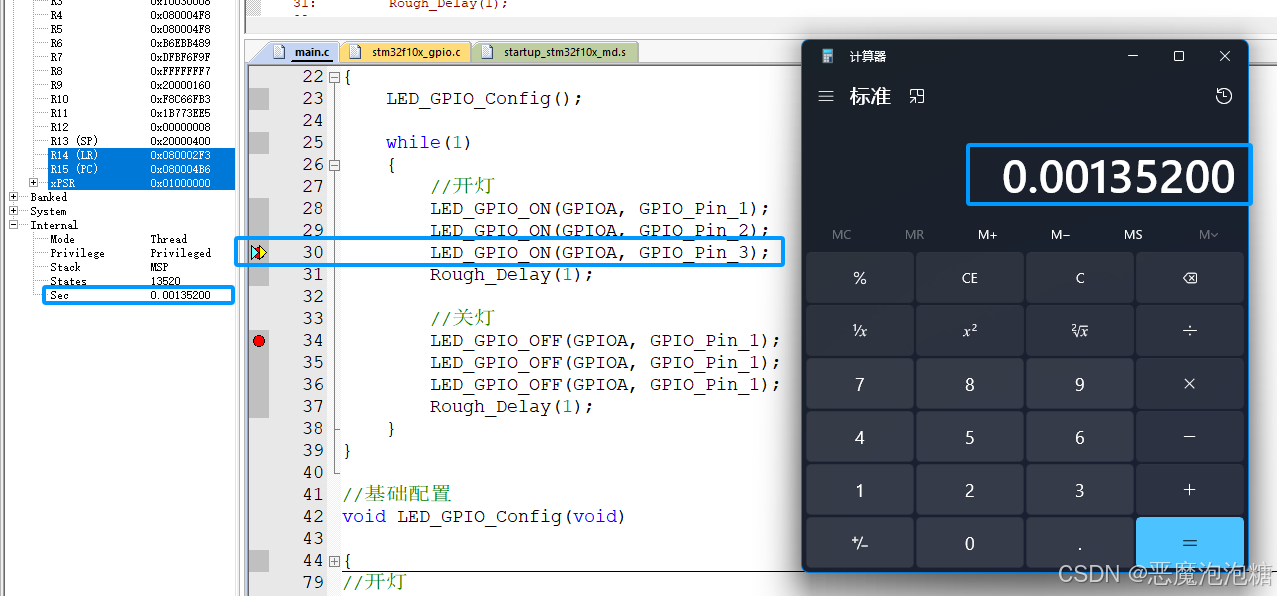

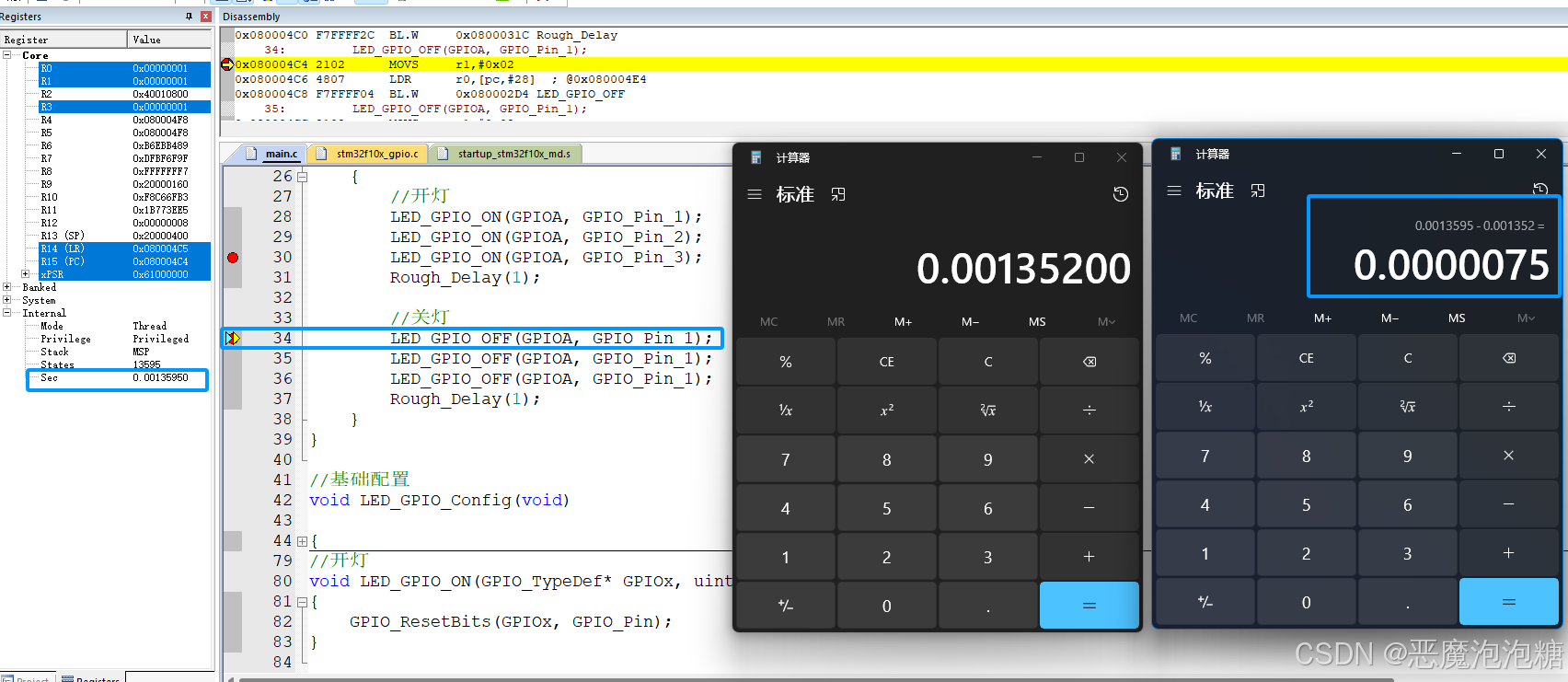

通过Debug调试在延时上面一行语句执行的时间是0.00135200s，起始的时间

当我执行完成中间nop指令的时候，跳到下一行，当前的时间是0.00135950，然后用0.00135950 - 0.00135200得到0.0000075s相当于7.5us

4.1 us调试

c 复制代码

void Rough_Delay(__IO uint32_t ncount)
{
    for (uint32_t i = 0; i < ncount; i++)
    {
        __nop();
    }
}

void Rough_Delay_Us(__IO uint32_t ncount)
{
    Rough_Delay(ncount);
}

c 复制代码

int main (void)
{
    LED_GPIO_Config();

    while(1)
    {
        //开灯
        LED_GPIO_ON(GPIOA, GPIO_Pin_1);
        LED_GPIO_ON(GPIOA, GPIO_Pin_2);
        LED_GPIO_ON(GPIOA, GPIO_Pin_3);
        Rough_Delay_Us(1);

        //关灯
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        Rough_Delay_Us(1);
    }
}

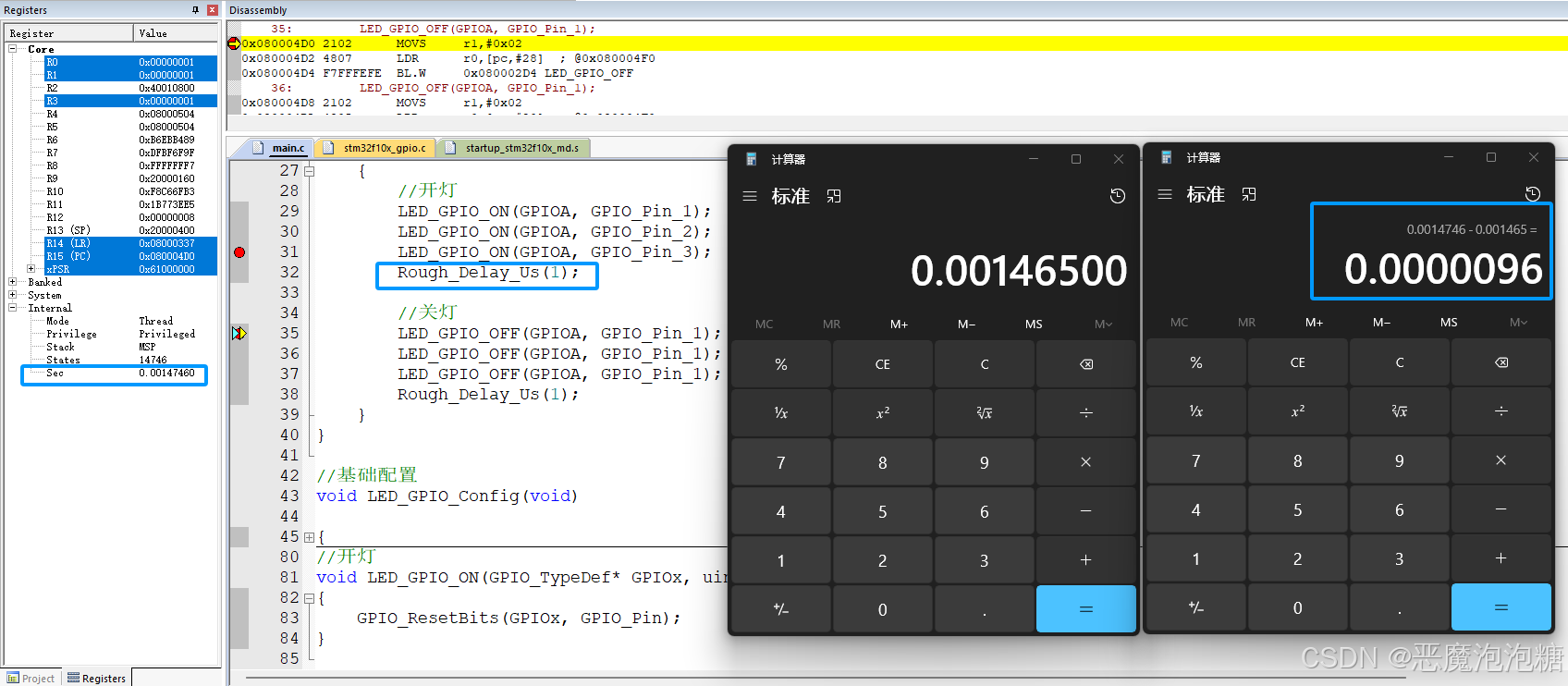

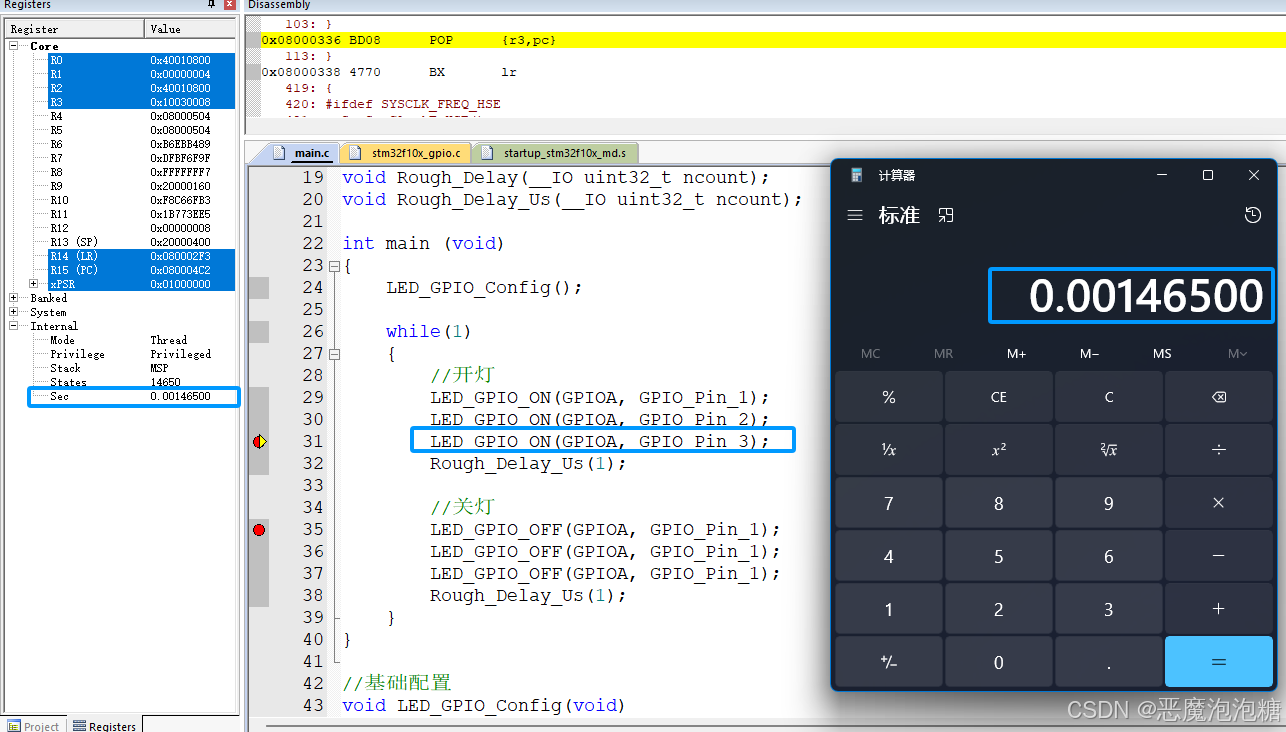

起始时间：0.00146500s

终止时间是0.00147460s

0.00146500s - 0.00147460s得到0.0000096s，大概就是9.6us，也就是说我在main函数那里调用us函数，1个us，大概执行的时间是9.6us

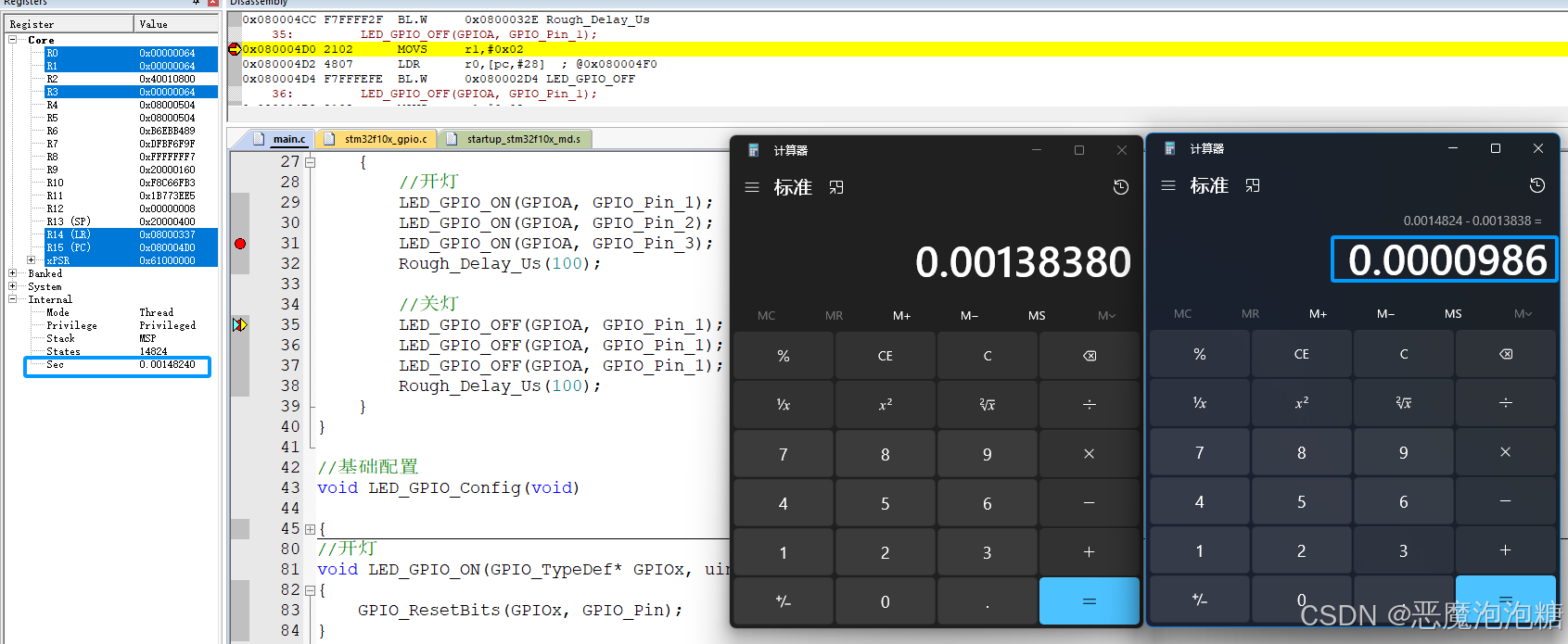

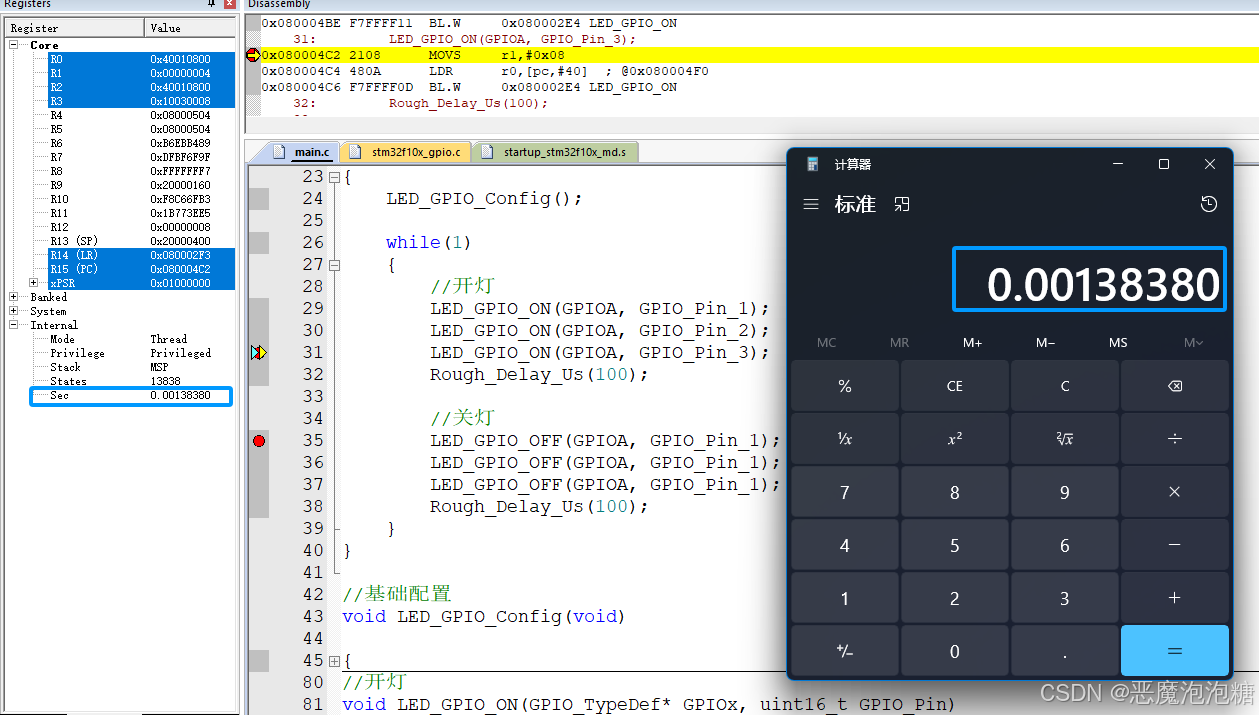

如果我设置100

起始的时间是0.00138380s

终止的时间是0.00148240s - 0.00138380 = 0.0000986s，相当于98.6us

相对而言比较准确

4.2 ms调试

c 复制代码

void Rough_Delay_Ms(__IO uint32_t time)
{
    Rough_Delay(time * 1000);
}
int main (void)
{
    LED_GPIO_Config();

    while(1)
    {
        //开灯
        LED_GPIO_ON(GPIOA, GPIO_Pin_1);
        LED_GPIO_ON(GPIOA, GPIO_Pin_2);
        LED_GPIO_ON(GPIOA, GPIO_Pin_3);
        Rough_Delay_Ms(1);

        //关灯
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        Rough_Delay_Ms(1);
    }
}

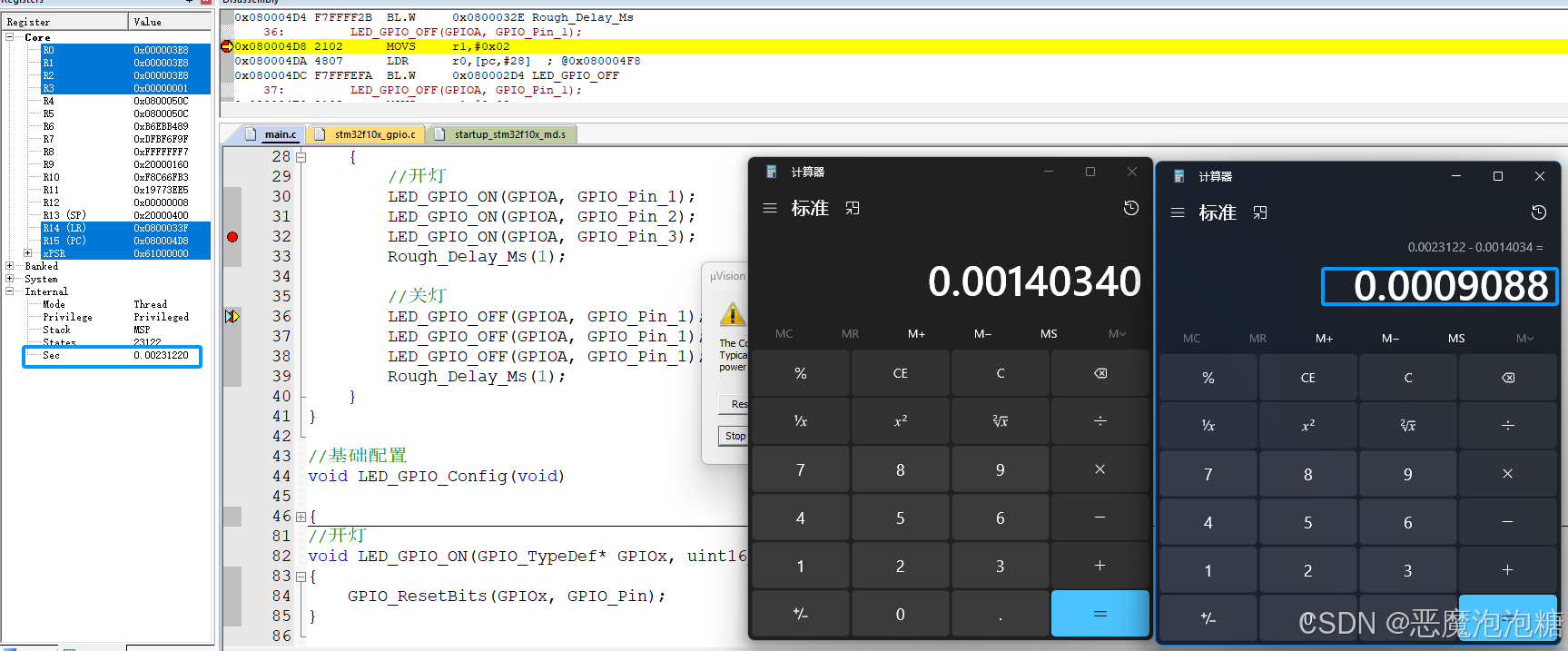

1ms测试

起始时间0.00140340s

终止时间：0.0023122s

0.0023122s - 0.00140340s = 0.0009088s，相当于0.90ms，接近1ms，相对准确

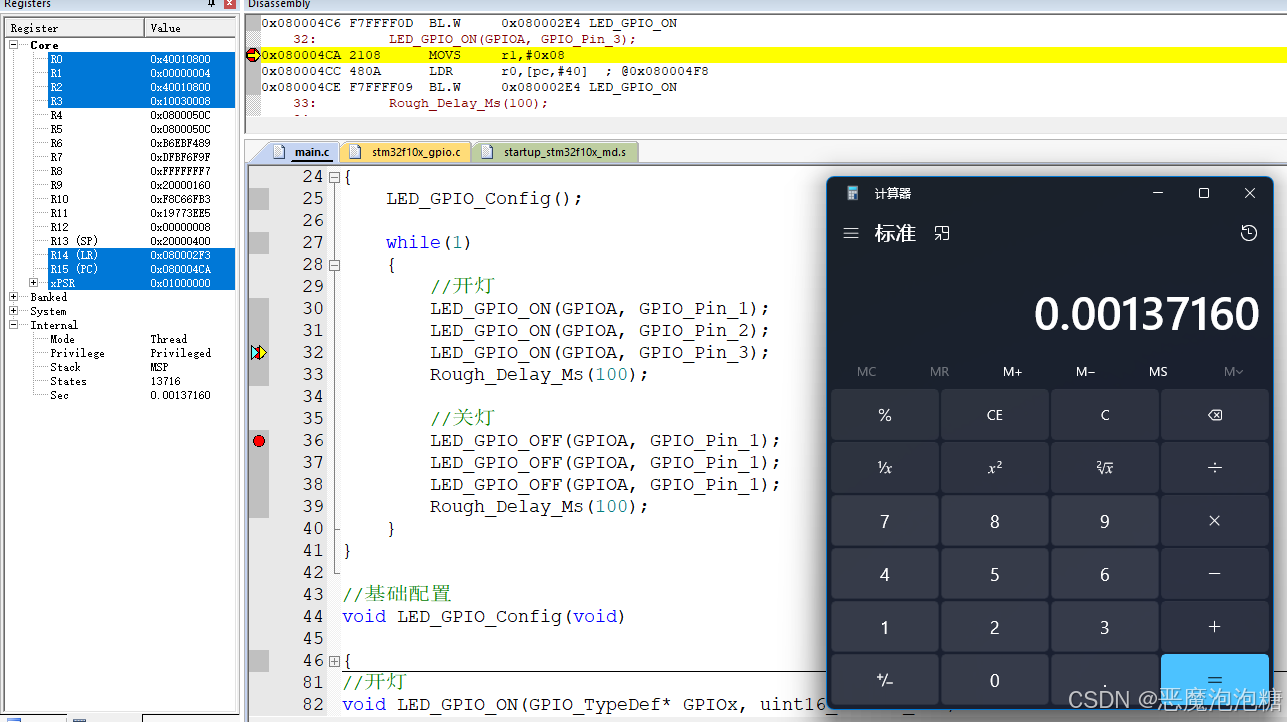

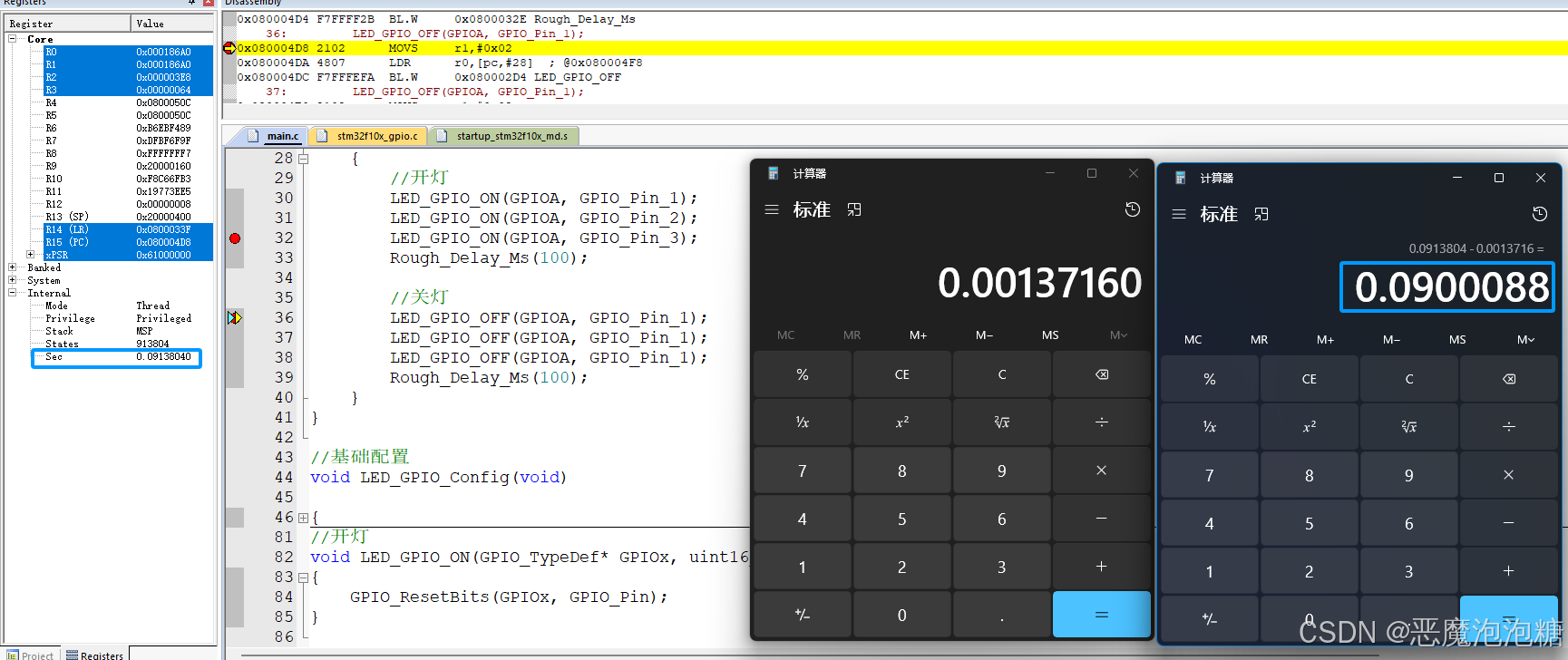

100ms测试

起始时间：0.00137160s

终止时间：0.0913804s

0.0913804s - 0.00137160s = 0.0900088s，相当于90ms，接近100ms，相对准确

4.3 s调试

c 复制代码

//s
void Rough_Delay_S(__IO uint32_t time)
{
    Rough_Delay(time * 1000 * 1000);
}
int main (void)
{
    LED_GPIO_Config();

    while(1)
    {
        //开灯
        LED_GPIO_ON(GPIOA, GPIO_Pin_1);
        LED_GPIO_ON(GPIOA, GPIO_Pin_2);
        LED_GPIO_ON(GPIOA, GPIO_Pin_3);
        Rough_Delay_S(1);

        //关灯
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        Rough_Delay_S(1);
    }
}

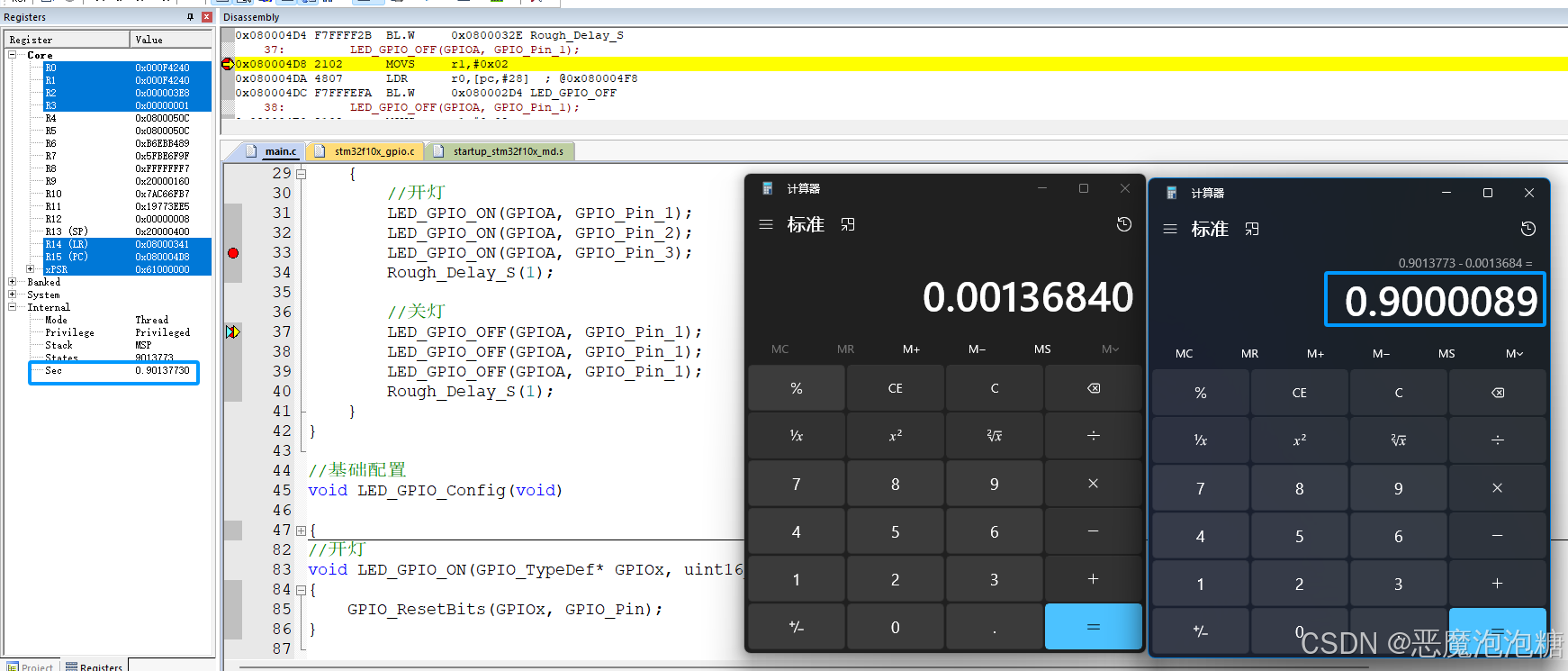

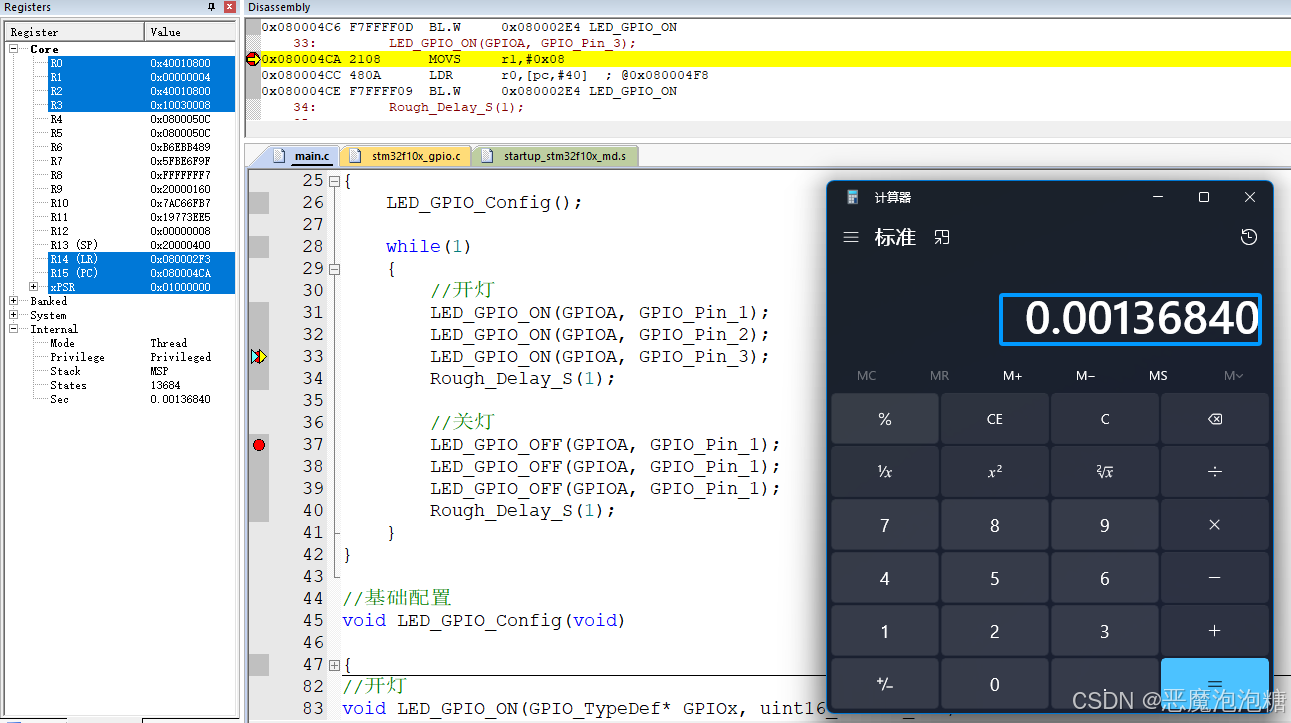

1s测试

起始时间：0.00136840s

终止时间：0.9013773s

0.9013773s - 0.00136840s = 0.9000089s，相当于0.9s，接近于1s，相对准确

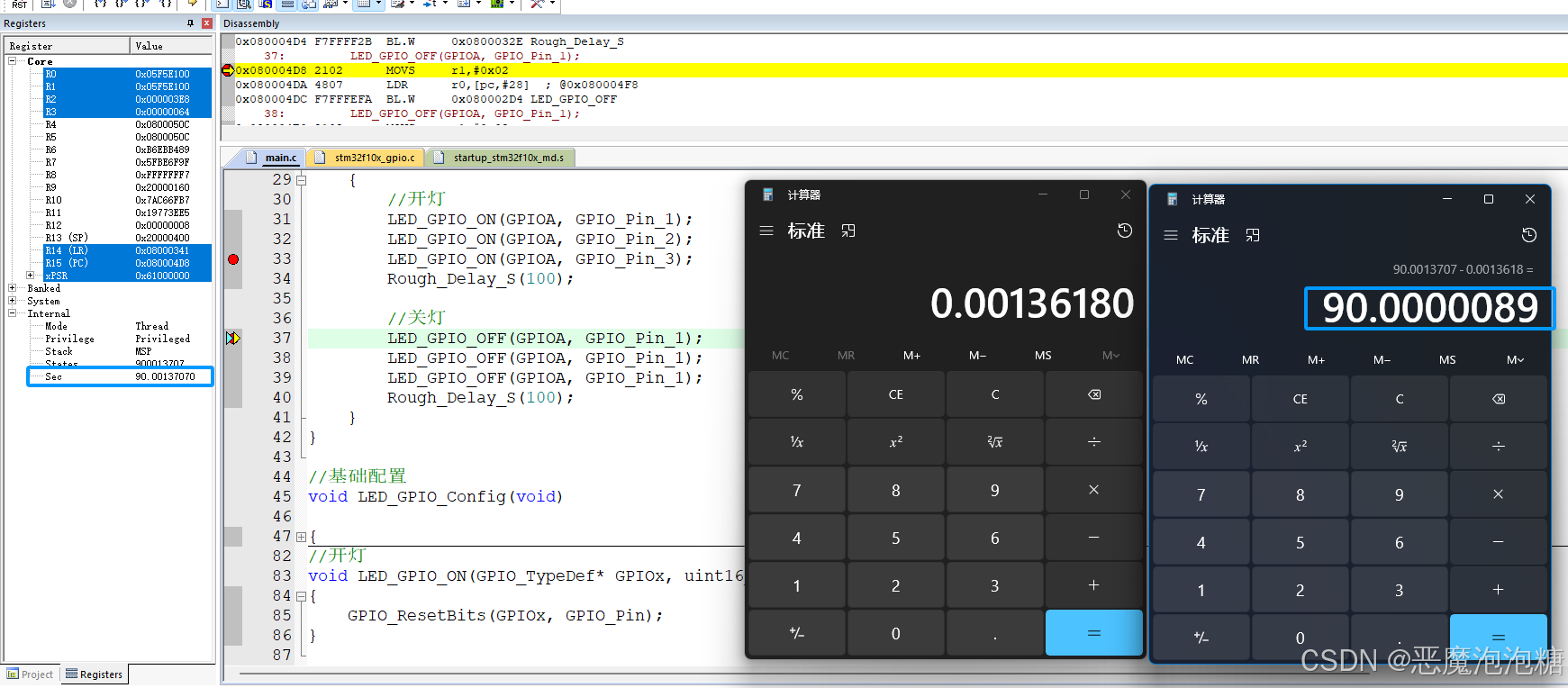

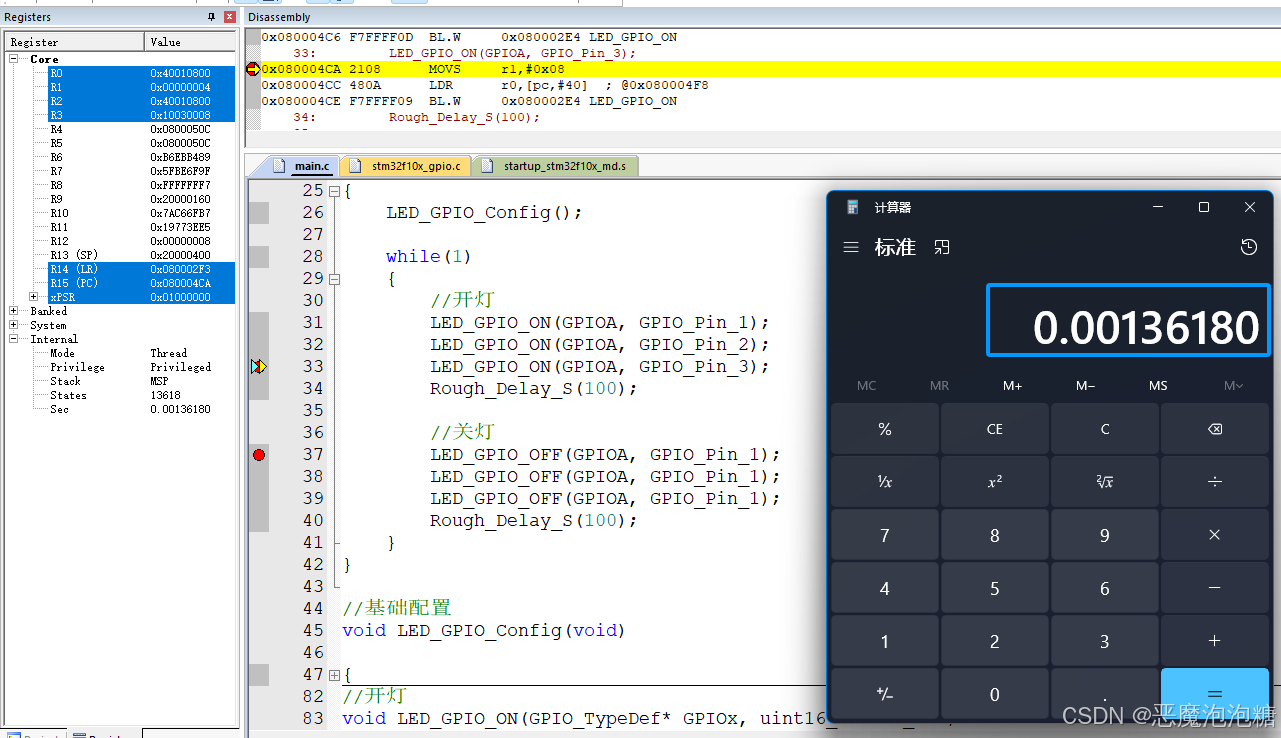

100s测试

起始时间：0.00136180s

终止时间：90.0013707s

90.0013707s - 0.00136180s = 90.0000089s，相当于90s，接近100s，相对准确。

最终我们写了3个延时的函数，分别是us，ms，s

c 复制代码

void Rough_Delay(__IO uint32_t ncount)
{
    for (uint32_t i = 0; i < ncount; i++)
    {
        __nop();
    }
}

//us
void Rough_Delay_Us(__IO uint32_t time)
{
    Rough_Delay(time);
}

//ms
void Rough_Delay_Ms(__IO uint32_t time)
{
    Rough_Delay(time * 1000);
}

//s
void Rough_Delay_S(__IO uint32_t time)
{
    Rough_Delay(time * 1000 * 1000);
}

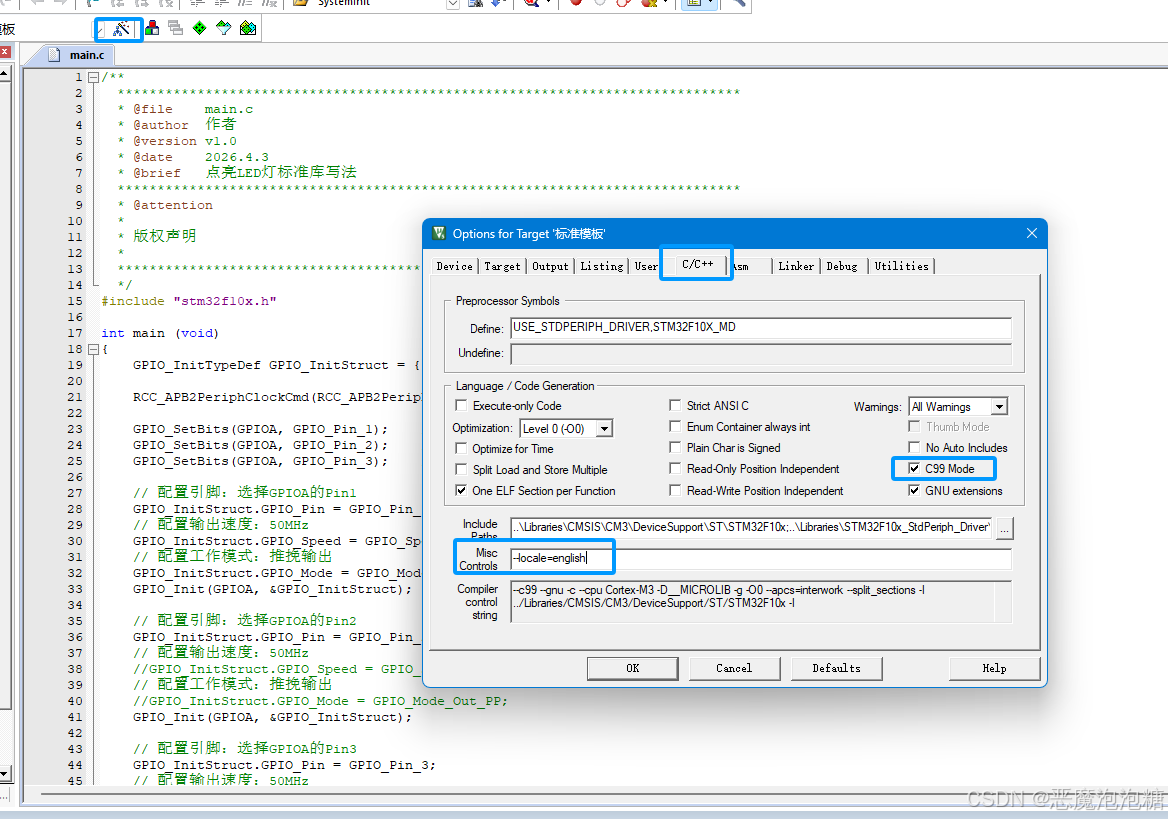

5.C99选项问题

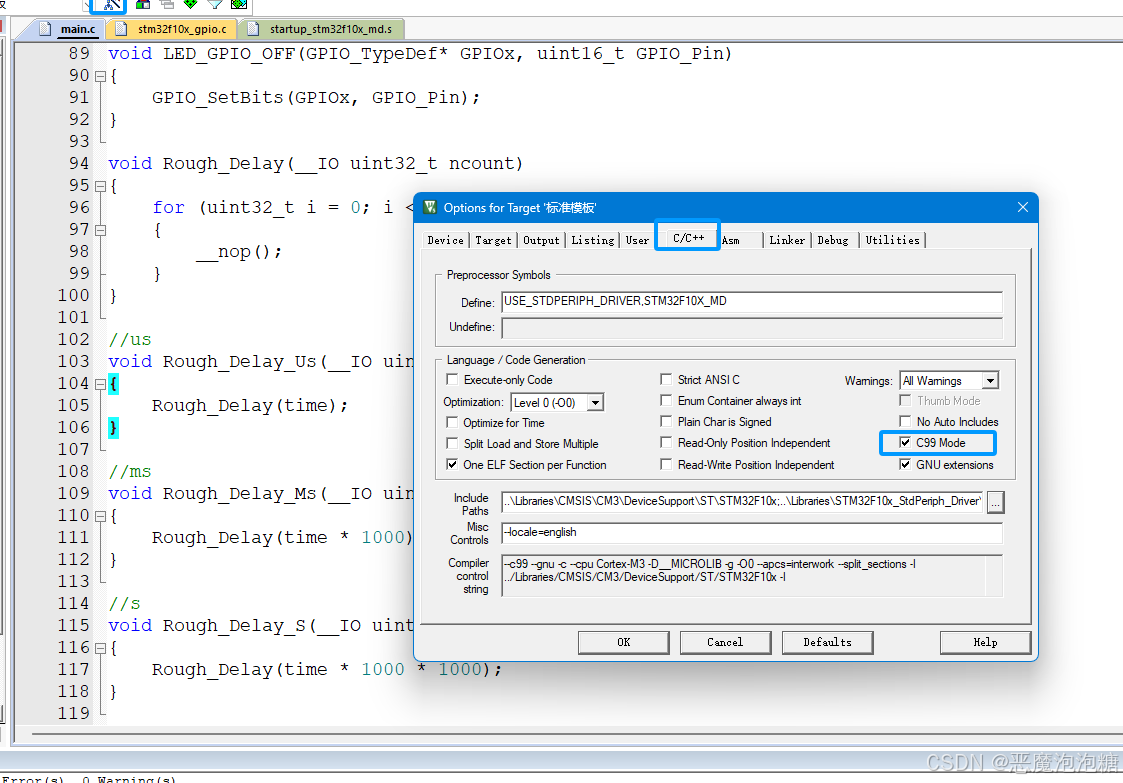

点开魔术棒，在C/C++选项勾选了C99

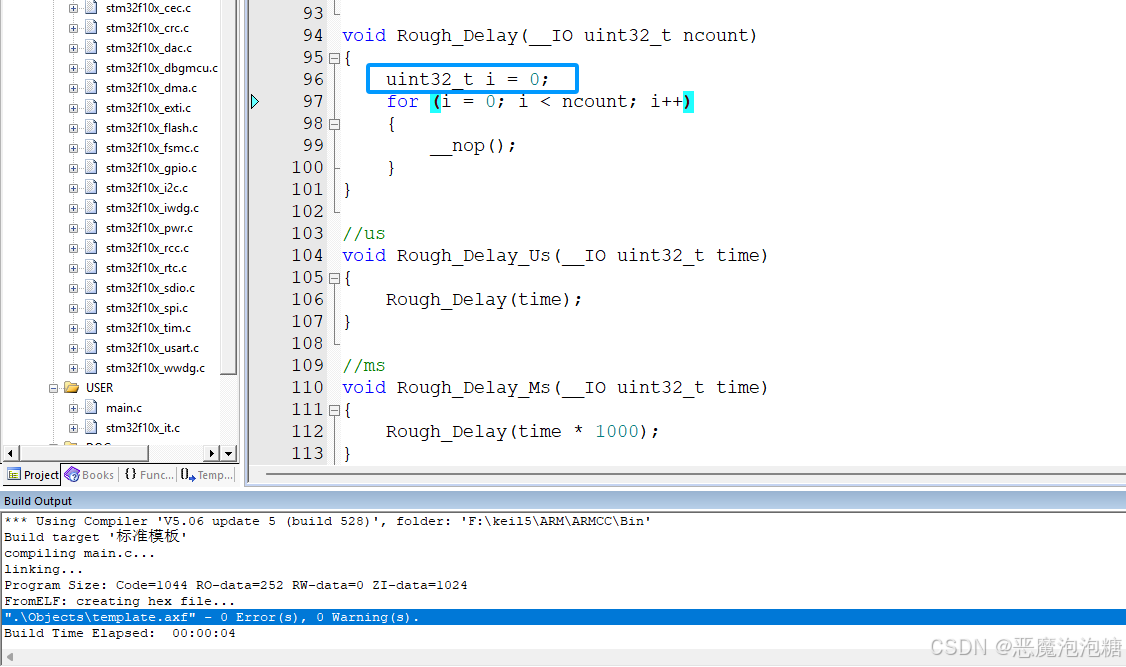

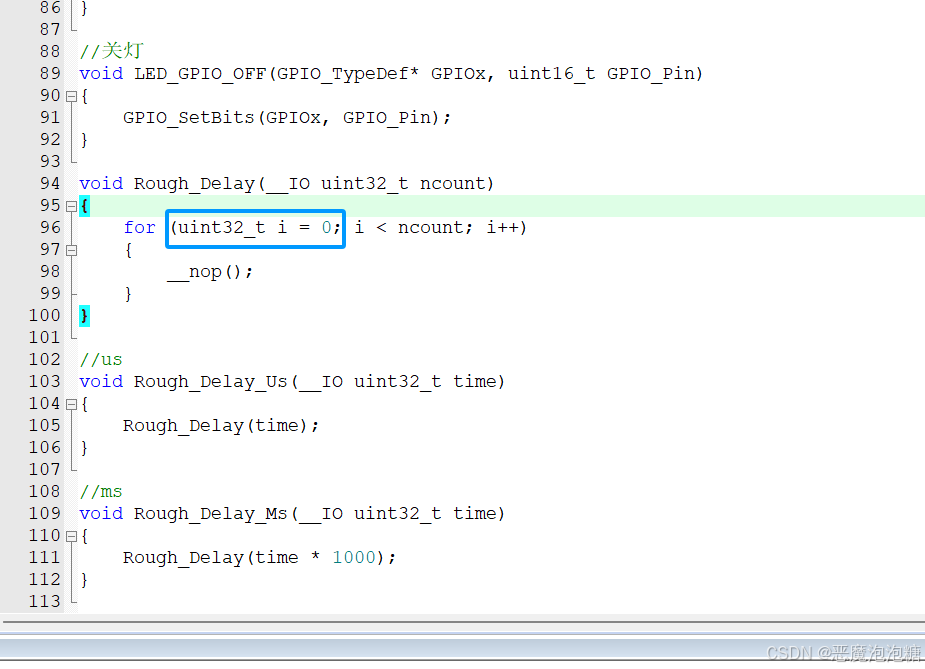

如果我们不勾选C99，像这种代码会直接报错，如果不是C99标准，就是我们在使用变量的时候，先要定义才能使用

需要这样写，就是吧我们要使用的变量先全部定义好后，才能去使用，不能像for那一样，在里面边定义边使用。

当我们勾选C99选项后，就不会出现这些问题，就没有要求，当我们使用变量的时候不需要在最前面位置定义，也可以在语句中间去定义都可以，如果没有勾选C99，就规定，定义变量需要放在语句的最前面，不能在语句的中间去定义。

6.代码程序

c 复制代码

/**
  ******************************************************************************
  * @file    main.c
  * @author  作者
  * @version v1.0
  * @date    2026.4.3
  * @brief   流水灯标准库写法
  ******************************************************************************
  * @attention
  *
  * 版权声明
  *
  ******************************************************************************
  */
#include "stm32f10x.h"
void LED_GPIO_Config(void);
void LED_GPIO_ON(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void LED_GPIO_OFF(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void Rough_Delay(__IO uint32_t ncount);
void Rough_Delay_Us(__IO uint32_t ncount);
void Rough_Delay_Ms(__IO uint32_t time);
void Rough_Delay_S(__IO uint32_t time);

int main (void)
{
    uint32_t time_temp = 5000;
    LED_GPIO_Config();

    while(1)
    {
        //只开R灯
        LED_GPIO_ON(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_2);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_3);
        Rough_Delay_Ms(time_temp);

        //只开G灯
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_ON(GPIOA, GPIO_Pin_2);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_3);
        Rough_Delay_Ms(time_temp);

        //只开B灯
        LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
        LED_GPIO_OFF(GPIOA, GPIO_Pin_2);
        LED_GPIO_ON(GPIOA, GPIO_Pin_3);
        Rough_Delay_Ms(time_temp);

        for (uint32_t i = 0; i < 3; i++)
        {
            //全开
            LED_GPIO_ON(GPIOA, GPIO_Pin_1);
            LED_GPIO_ON(GPIOA, GPIO_Pin_2);
            LED_GPIO_ON(GPIOA, GPIO_Pin_3);
            Rough_Delay_Ms(time_temp);

            //全关
            LED_GPIO_OFF(GPIOA, GPIO_Pin_1);
            LED_GPIO_OFF(GPIOA, GPIO_Pin_2);
            LED_GPIO_OFF(GPIOA, GPIO_Pin_3);
            Rough_Delay_Ms(time_temp);
        }

    }
}

//基础配置
void LED_GPIO_Config(void)

{
    GPIO_InitTypeDef GPIO_InitStruct = { 0 };

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA 端口时钟

    GPIO_SetBits(GPIOA, GPIO_Pin_1);    //设置PA1端口初始化1 让LED灭
    GPIO_SetBits(GPIOA, GPIO_Pin_2);    //设置PA2端口初始化1 让LED灭
    GPIO_SetBits(GPIOA, GPIO_Pin_3);    //设置PA3端口初始化1 让LED灭

    // 配置引脚：选择GPIOA的Pin1
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;
    // 配置输出速度：50MHz
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置引脚：选择GPIOA的Pin2
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2;
    // 配置输出速度：50MHz
    //GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    //GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置引脚：选择GPIOA的Pin3
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
    // 配置输出速度：50MHz
    //GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    // 配置工作模式：推挽输出
    //GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}


//开灯
void LED_GPIO_ON(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_ResetBits(GPIOx, GPIO_Pin);
}

//关灯
void LED_GPIO_OFF(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
    GPIO_SetBits(GPIOx, GPIO_Pin);
}

void Rough_Delay(__IO uint32_t ncount)
{
    for (uint32_t i = 0; i < ncount; i++)
    {
        __nop();
    }
}

//us
void Rough_Delay_Us(__IO uint32_t time)
{
    Rough_Delay(time);
}

//ms
void Rough_Delay_Ms(__IO uint32_t time)
{
    Rough_Delay(time * 1000);
}

//s
void Rough_Delay_S(__IO uint32_t time)
{
    Rough_Delay(time * 1000 * 1000);
}

7.实验现象

STM32C8T6流水灯
