在混合电压系统里，一颗 1.8V 的 MCU 常要和一排 3.3V 甚至 5V 的外设交换 8 位并行数据：传感器、FPGA、存储器、显示驱动......这些总线方向往往是"已知且可命令"的，而不是靠边沿自动判别。普通免方向电平转换虽然省事，却不适合需要显式控向、整体隔离、掉电保护的总线场景。本文以 ASC8T245S 数据手册的硬约束为边界，给出 8 位双电源总线收发器的选型、跨压设计与验证框架；所有参数均取自手册，凡涉及具体板级接法均标注为设计建议，不把未验证细节当成芯片事实。
一、为什么并行总线跨电压域要"方向可控"
串行链路（I2C/SPI）用 1~2 根线、靠边沿自动判别方向就够了；但 8 位数据总线是 8 根线同时传，方向在系统里通常是确定的------读外设时 B 到 A、写外设时 A 到 B。这种"命令式"方向如果用自动判别器件，反而会因为 8 线同时翻转而互相牵制、速度受限。
更关键的是三点工程诉求：①整体隔离 ------总线不想被占用时，希望一颗 OE 让 16 个 I/O 同时变高阻；②掉电保护 ------某侧电源先掉、另一侧还活着时，不能让电流倒灌烧片；③跨压灵活------A 侧 1.8V、B 侧 5V 同时工作。这三点正是 ASC8T245S 的设计目标。
二、ASC8T245S 的硬约束（手册事实 / 实现含义）
|------------|-----------------------------|-----------------|
| 约束(手册) | 数值 | 实现含义 |
| 结构 | 8 位双电源总线收发器 | 并行 8 线双向电平转换 |
| 双电源 | VCCA / VCCB 各 1.65~5.5V | A、B 侧电压独立可配 |
| 方向控制 | DIR 显式控制 (非自动) | 方向由外部逻辑命令决定 |
| 输出使能 | OE# 低有效, =H 全高阻 | 一颗脚整体隔离总线 |
| 参考关系 | A/DIR/OE# 跟 VCCA, B 跟 VCCB | 控制脚电平按 VCCA 判定 |
| 传播延迟 tpd | 约 0.9~15ns (3.3V/3.3V) | 精心设计的并行总线可跑高速 |
| 输出电流 | IOH/IOL 达 +/-32mA@5V | 轻载推挽, 直接驱动总线 |
| VCC 隔离 | 任一 VCC=GND -> 双端口高阻 | 掉电/未上电不干扰对侧 |
| IOFF | 部分掉电模式, 防电流回流 | VCC=0 时 I/O 不倒灌 |
| 温度范围 | -55 ~ +125 度 | 航天/核电全温工作 |
| 抗辐照 | TID>=100krad, SEU/SEL>=37 | 商业航天级在轨可靠 |
这张表是选型边界。出现"8 位并行 + 已知方向 + 需隔离/掉电保护 + 双电压"的组合，ASC8T245S 就该进候选池。注意后三行：VCC 隔离、IOFF、抗辐照，是它在高可靠场景不可替代的根。
三、内部架构：8 位双电源收发器如何工作

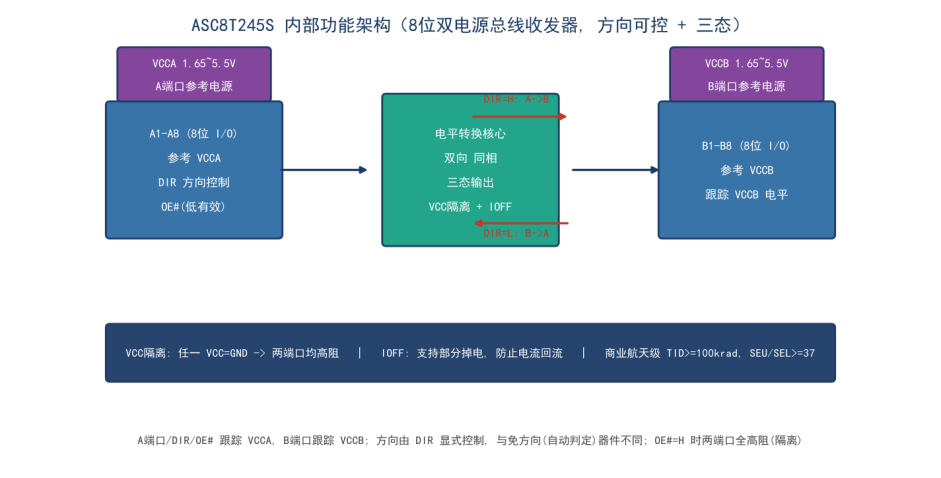

图：内部架构
ASC8T245S 把 8 路同相收发单元集成在 SOP24 里，每路都可在 A、B 之间双向传播，且独立三态。A 端口（A1-A8）、DIR、OE# 的电压参考 VCCA；B 端口（B1-B8）参考 VCCB------所以同一颗芯片能让 1.8V 与 3.3V（甚至 5V）两个电压域"对话"。
方向由 DIR 决定：DIR=H 时数据从 A 到 B，DIR=L 时从 B 到 A；输出使能 OE# 拉高则 A、B 端口全部进入高阻（隔离）。看清参考关系：控制脚 DIR、OE# 的电平门槛按 VCCA 算，与 B 侧电压无关，画原理图时别把两个电源域的阈值混用。
四、功能真值表（手册事实）
|---------|---------|----------|----------|-------------------|
| OE# | DIR | A 端口 | B 端口 | 运行 |
| L | L | 使能 | 高阻 | B 数据 -> A 总线 (读) |
| L | H | 高阻 | 使能 | A 数据 -> B 总线 (写) |
| H | X | 高阻 | 高阻 | 隔离 (两端口均不驱动) |
这张表是理解一切的钥匙：OE#=L 且 DIR=L 时，外部数据从 B 经芯片送到 A（典型"读外设"）；OE#=L 且 DIR=H 时，MCU 数据从 A 送到 B（"写外设"）；最关键是 OE#=H------无论 DIR 是什么，16 个 I/O 全变高阻，总线被整体让出。切换方向前先把 OE#=H 进入隔离，是避免 A、B 两侧同时驱动一根线"顶牛"的基本纪律。
五、典型应用方案设计

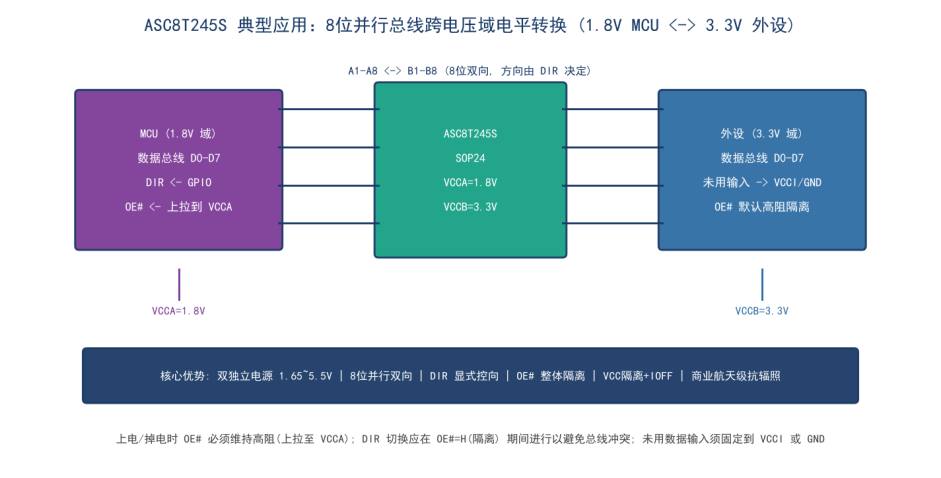

图：方案设计
最典型的接法：1.8V MCU 的 D0-D7 接 A1-A8，3.3V 外设的 D0-D7 接 B1-B8；VCCA 供 1.8V、VCCB 供 3.3V，各就近 0.1uF 去耦；DIR 由 MCU 一个 GPIO 控制（写时拉高、读时拉低），OE# 用电阻上拉到 VCCA，保证上电默认隔离。需要让出总线时拉 OE# 高即可，无需改任何数据线。
电源策略上，ASC8T245S 的 VCC 隔离保证"任一侧先掉电，另一侧不受影响"；IOFF 保证 VCC=0 时 I/O 不倒灌，可直接用于部分掉电（partial-power-down）架构，省掉额外的电源开关。
六、原理图设计参考
最小系统含四部分：双电源（VCCA、VCCB 各自 0.1uF 去耦到各自 GND，手册要求 11/12/13 脚为 GND）、控制（DIR 接 MCU GPIO、OE# 上拉 VCCA）、数据（A1-A8 与 B1-B8 接两侧总线）、未用引脚处理（未用数据输入须固定到 VCCI 或 GND，未用控制输入同理，不得悬空）。
PCB 布局建议：VCCA、VCCB 去耦电容分别紧靠 1 脚与 23/24 脚；A 侧与 B 侧走线尽量匹配长度、远离大电流；SOP24 热阻 theta-JA=85度/W，满负载注意功耗。封装为 SOP24（引脚间距 1.27mm），焊接遵守 CMOS 防静电规范。
七、调试实践与经验
调试建议先验证真值表：固定 OE#=L，DIR 切换时测 A、B 两侧数据流向是否与表一致；再单独拉 OE#=H 确认全高阻。关键参数按表验证：
|---------------|-----------------------------------------|--------------|----------|
| 验证项目 | 手册参考值 | 验证方法 | 判定准则 |
| 传播延迟 tpd | 3.3V/3.3V 下 An->Bn 约 0.9~15.2ns (max) | 测 A->B 数据建立 | 在手册范围内 |
| 高/低电平 VOH/VOL | 3V 下 VOH>=2.4V@24mA, VOL<=0.55V@24mA | 加负载测输出 | 满足下限/上限 |
| VCC 隔离 | 任一 VCC=GND -> 双端口高阻 | 断一侧电源测 I/O | 呈高阻不驱动 |
| 掉电 IOFF | VCC=0 时 I/O 漏电流 +/-2uA | 部分掉电测回流 | 不倒灌 |
| 输入门槛 | VIH=VCCIx0.7, VIL=VCCIx0.3 | 扫输入电平 | 边界正确 |
| 静态电流 ICC | 每轨最大 15uA | 测电源电流 | 近 uA 级 |
| ESD | HBM +/-3kV, MM +/-400V | 按标准打 | 不损坏 |
ASC8T245S(ASC8T245S2Y) 商业航天级 TID>=100krad(Si)、SEU/SEL>=37MeV·cm2/mg，工作温度 -55~+125度，SOP24 封装，ESD HBM +/-3kV、MM +/-400V。低地球轨道五年累积剂量常落在 30-60krad，留有近一倍余量；单粒子指标保证重离子下不闩锁、极少翻转，是普通商用电平转换芯片无法替代的。配合 VCC 隔离与 IOFF 部分掉电能力，它既能上天（星载总线），也能进核电站与机器人等强干扰环境。
常见问题排查：①无数据传输------查 DIR 方向是否反、OE# 是否被拉高（隔离）、两侧 VCC 是否都上电；②总线冲突/发热------DIR 切换时未先令 OE#=H，导致两侧同时驱动；③上电误动作------OE# 未上拉，上电瞬间非高阻；④逻辑误判------未用输入悬空，须固定 VCCI/GND；⑤掉电倒灌------依赖 VCC 隔离与 IOFF，确认未用外部路径形成回流。
应用注意事项（绝对最大额定值边界）：VCCA/VCCB 严禁超 -0.5~6.5V，I/O 限 -0.5~6.5V（高/低态再限到 VCC+0.5V），连续电流 +/-50mA、过 VCC/GND +/-100mA；长期顶到极限会降可靠性，仅用于应力测试。必须按推荐工作条件供电（VCCA、VCCB 各 1.65~5.5V，TA -55~+125度）。
八、结语
