1. 什么是AVL树？

再之前写的搜索二叉树中，由于数据小于父亲节点，会导致形成一条高度比较高，此时进行检索或者插入时，时间复杂度过高。在普通二叉搜索树中，如果插入的数据是有序的（例如连续插入 1, 2, 3, 4, 5），树会退化成一条链表，使得查找、插入、删除操作的时间复杂度从理想的 O(log n) 恶化到 O(n)。AVL 树是最早被发明的自平衡二叉查找树。它的名字来源于其发明者 G. M. Adelson-Velsky 和 E. M. Landis。

与二叉搜索树不同的时我们引入了平衡因子来控制树的高度差，这里着重讲一下我们的bf(balance fator）主要是右减去左。为了满足要求，我们要求平衡因子的范围在-1 0 1这个数字内。

同时为了便于AVL树的操作，我们还是引入了父亲节点这一结构。

2. AVL的实现：

2-1 底层结构：

这个结构和二叉搜索树的结构很是相似，我们先定义出他的节点：一个节点包含

  • 本身的值，这个值可以使用pair来代替。pair中first来存储key的值，而second来存储val的值。检查key-val结构。
  • 还包含一个bf这个int型变量，来记录该节点右子树减去左子树的高度。
  • 最后包含三个方向节点指针，分别是指向左子树的_left和右子树_right以及最后指向父亲节点的_parent。

代码如下，还是使用类模板，注意使用struct，对AVLTree做公开：

cpp 复制代码
template <class K,class V>
struct AVLNode{
	AVLNode(const pair<K,V> kv)
		:_kv(kv)
		,_bf(0)
		,_left(nullptr)
		,_right(nullptr)
		,_parent(nullptr)
	{ }

	pair<K,V> _kv;//存储数据的关键
	int _bf;//平衡因子:右减去左
	AVLNode<K,V>* _left;
	AVLNode<K,V>* _right;
	AVLNode<K,V>* _parent;
};

这里一并完成了对其的初始化，对于bf来说，一开始给0是正常的，原因是：左右子树都指向空，那么平衡因子都是0.

随后定义一个AVLTree，完成对AVL树的结构的设计：

cpp 复制代码
template <class K,class V>
class AVLTree {
	using Node = AVLNode<K, V>;
public:
	Node* _root = nullptr;
};

2-2AVL的插入

完成了上面的对结构设计，我们便可以尝试对AVL进行插入。但是插入一个数，便会导致被插入位置的父亲节点的平衡因子发生改变，如果不满足AVL树的结构，我们应该怎么办呢？

答案是旋转。那么什么样情况要对应什么样的旋转呢？我们先来平衡因子该如何进行更新：（bf 为右边树的高度减去左边的高度）

  • 如果cur（要插入的节点）在parent的做左边，那么parent的_bf--。
  • 如果在右边，那么parent的_bf++。

但是我们发现只更新这一个节点是不够的，我们在底下的插入也影响上面的平衡因子。因此要进行循环式更新：在循环内部cur变成parent ，parent变成parent的_parent。同时又有下面情况：

  • 如果该parent的_bf == 0，则代表不需要更新，插入的该树只改变了这一父亲节点，不影响这一分支树的高度。高度是由最高的的高度的分支决定的。
  • 如果该parent的_bf == -2/2，则代表不需要往后更新，此时这一部分已经不满足AVL树的结构。只需进行旋转进行调整。
  • 如果该树的parent == -1/1，则进行往上进行更新，这是_bf变成-1 只有从0 变成-1 ，说明的树高度发生变化，同理变成 1也是如此。cur变成parent ，parent变成parent的_parent。

因此有以下的逻辑：

  1. 先进行找到需要插入的位置：
cpp 复制代码
bool insert(const pair<K, V> kv)
{
	if (_root == nullptr)
	{
		_root = new Node(kv);
		return true;
	}
	Node* cur = _root;
	Node* parent = nullptr;
	while (cur)
	{
		if (kv.first > cur->_kv.first)
		{
			parent = cur;
			cur = cur->_right;
		}
		else if (kv.first < cur->_kv.first)
		{
			parent = cur;
			cur = cur->_left;
		}
		else
			return false;//相等则表示插入不进入
	}
	cur = new Node(kv);
	if (kv.first > parent->_kv.first)
		parent->_right = cur;
	else
		parent->_left = cur;
	cur->_parent = parent;
	//开始检查树中的bf。

此时已经插入成功了，完成了插入这一个要求。但是平衡因子还没有进行更新，此时还需要进行更新：

cpp 复制代码
	//开始检查树中的bf。
	while (parent)
	{
		if (cur == parent->_left)
			parent->_bf--;
		if (cur == parent->_right)
			parent->_bf++;

		if (parent->_bf == 0)
			break;
		else if (parent->_bf == -1 || parent->_bf == 1)
		{
			cur = parent;
			parent = parent->_parent;
		}
		else if (parent->_bf == -2 || parent->_bf == 2)
		{
			//已经开始不平衡了，开始尝试旋转
			if (parent->_bf == -2 && cur->_bf == -1)
			{
				//一直是左边高，开始右旋：
				RotateR(parent);
			}
			else if (parent->_bf == 2 && cur->_bf == 1)
			{
				//一直是右边高，开始左旋：
				RotateL(parent);
			}
			else if (parent->_bf == -2 && cur->_bf == 1)
			{
				//左右双旋，先左旋，解决局部右高，最后左旋
				RotateLR(parent);
			}
			else if (parent->_bf == 2 && cur->_bf == -1)
			{
				RotateRL(parent);
			}
			else {
				assert("No bf");
			}
		}
		else {
			assert("错误");
		}
	}
	return true;
}

这就是AVL树的大体逻辑。我们接下来讲：什么是右旋和左旋还有双旋：

2-2-1：左旋和右旋：

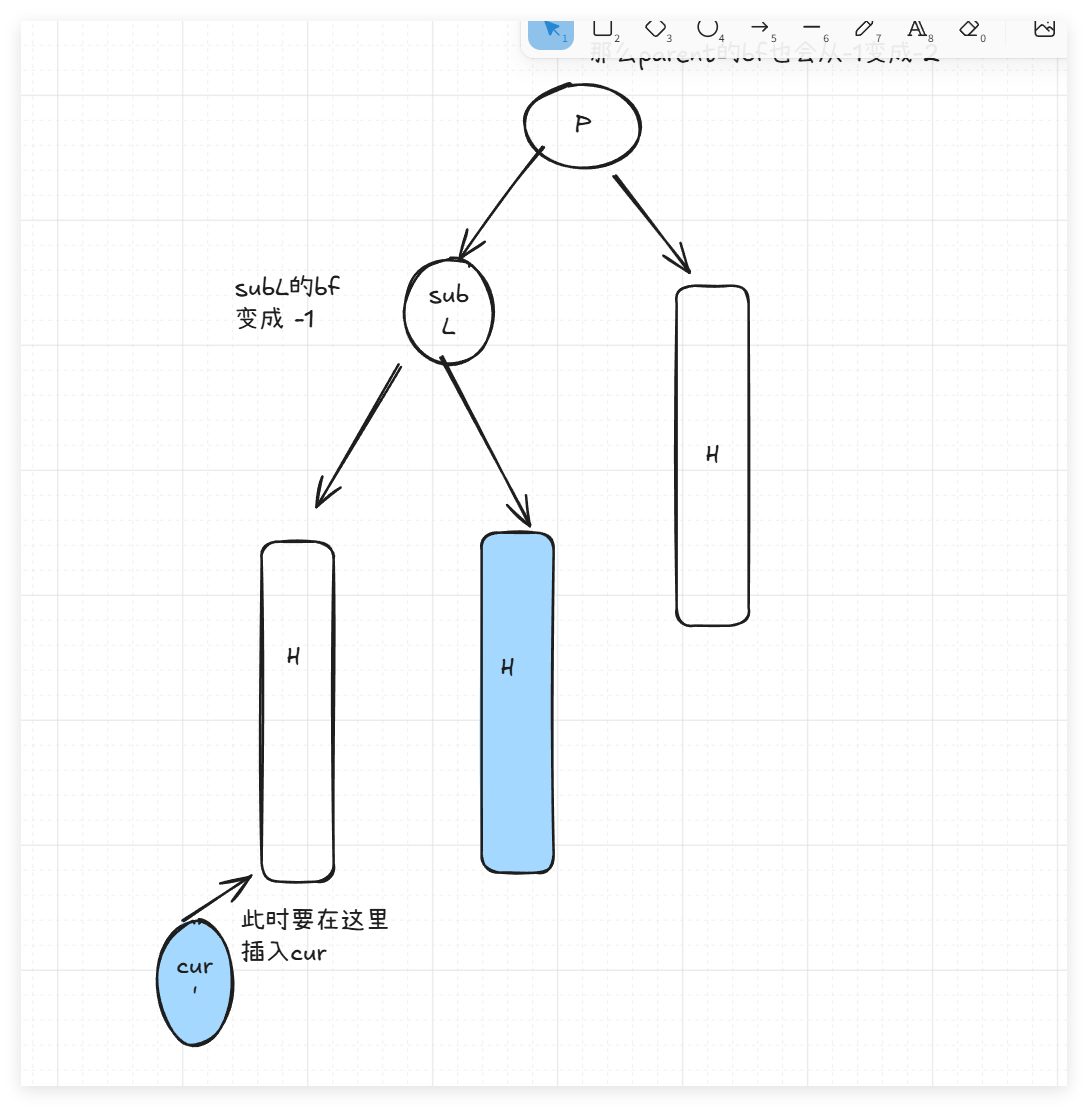

先说右旋：这个是左边纯粹的高导致的，我们需要将左边的树旋转到右边去。比如下图：

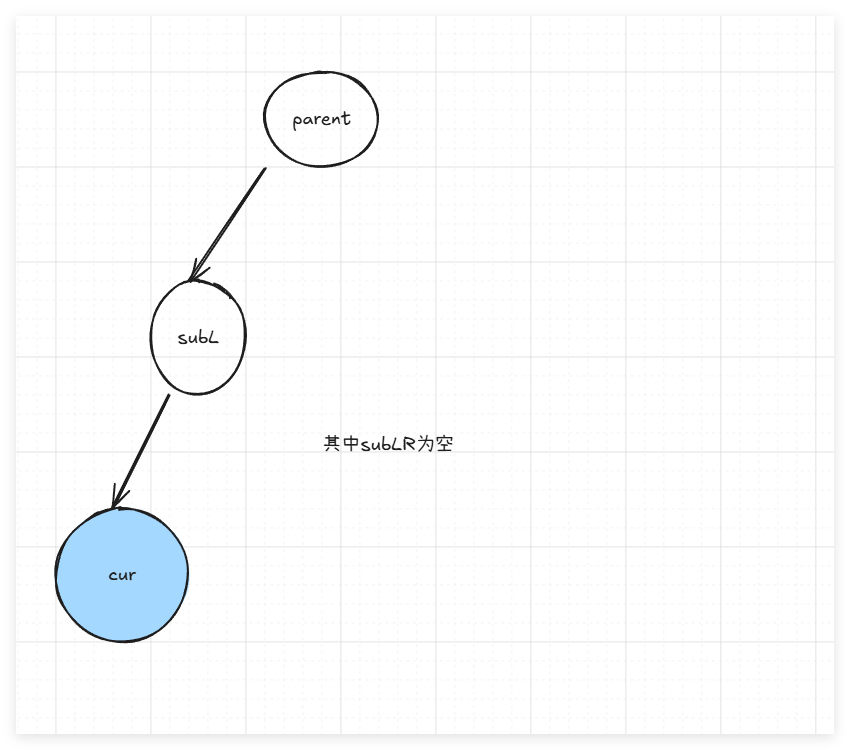

此时需要往右边旋转，这个是抽象图，我们再看一个简单的例子：

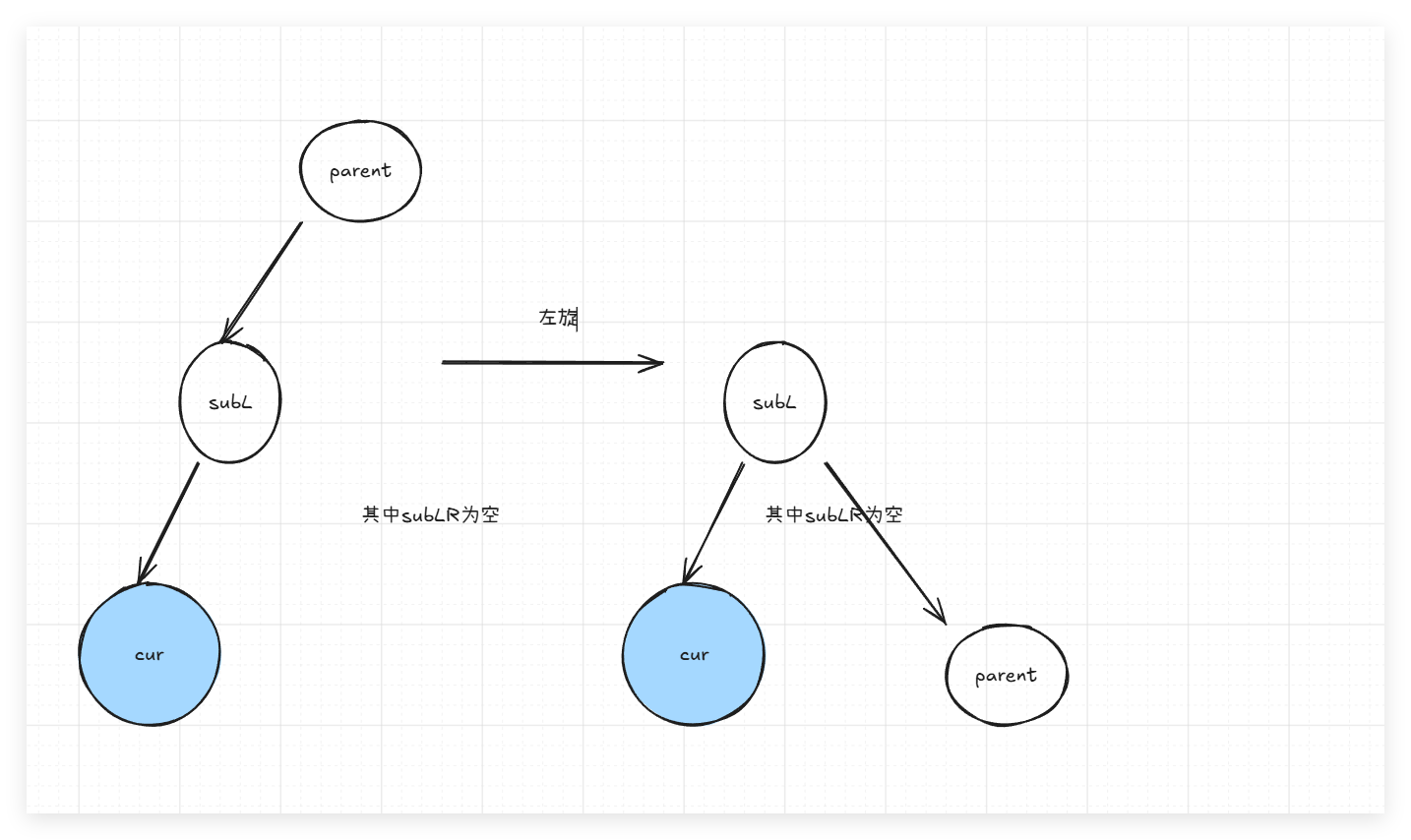

此时这个情况比简单，我们先来说说：我只需要向下面的图片一样完成转化即可：

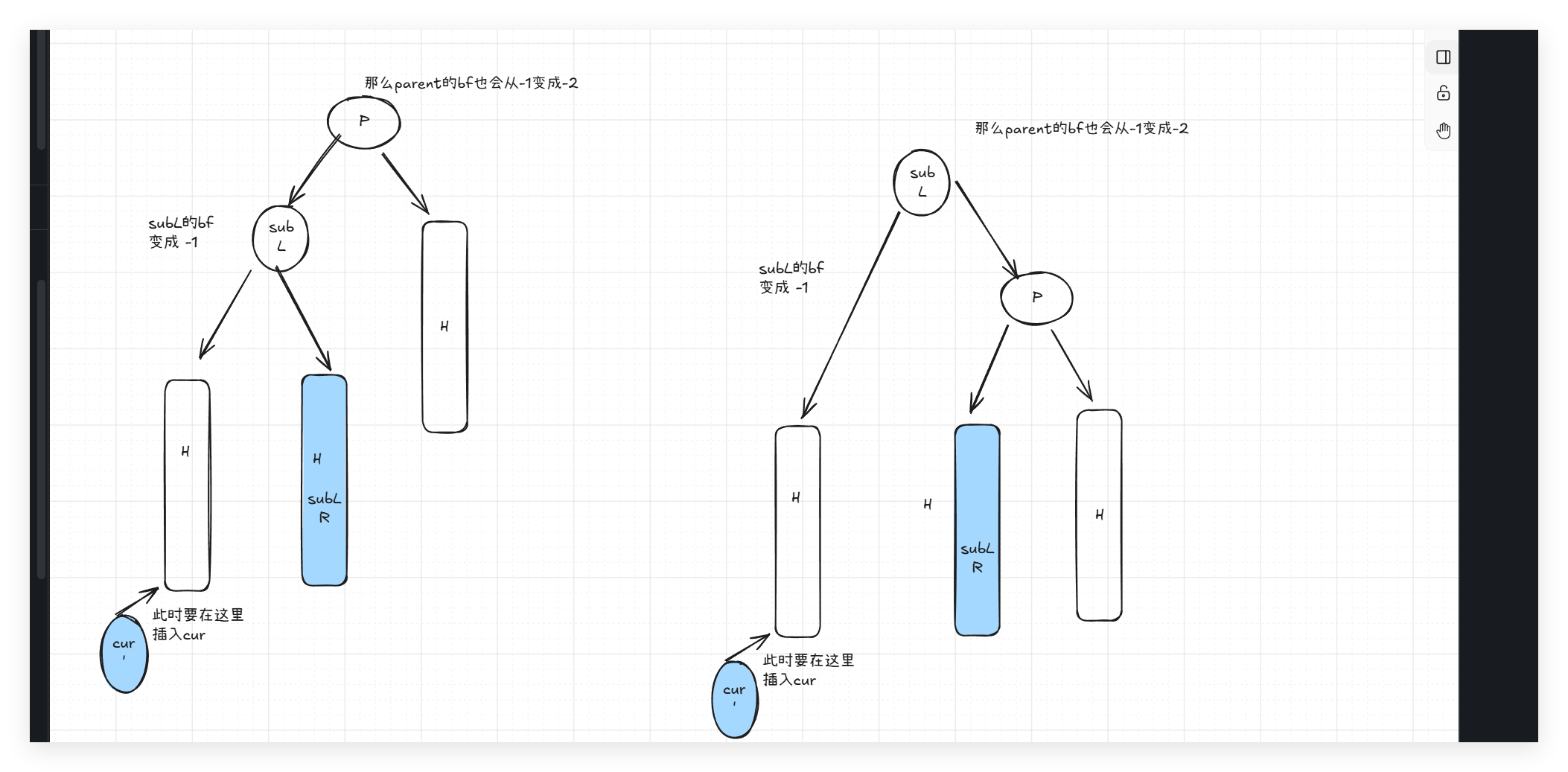

我们再来看抽象的情况：

先把subLR给p的左子树，同时让subL作为这个的parent的父亲，这样就完成了，但是他还有其他的链接，所以代码操作还是很麻烦的。这样我们就做到了AVL的平衡。完成了旋转。那么代码应该怎么怎么写呢？

cpp 复制代码
void RotateR(Node* parent)
{
	Node* subL = parent->_left;
	Node* subLR = subL->_right;
	Node* Pparent = parent->_parent;
	//开始旋转：
	parent->_left = subLR;
	if (subLR)
		subLR->_parent = parent;
	subL->_right = parent;
	parent->_parent = subL;
	if (Pparent == nullptr)
	{
		//代表这个parent 就是根
		_root = subL;
		subL->_parent = nullptr;
	}
	else {
		if (Pparent->_left == parent)
		{
			Pparent->_left = subL;
			subL->_parent = Pparent;
		}
		else {
			Pparent->_right = subL;
			subL->_parent = Pparent;
		}
	}
	//最后更新平衡因子
	parent->_bf = 0;
	subL->_bf = 0;
}

这个代码在插入的时候还要更新parent，同时还要注意subLR是否为空，不是空才进行插入，还要注意这个部分是祖父的右子树还是左子树，都要进行判断，才完成链接。

同理右旋也是如此：

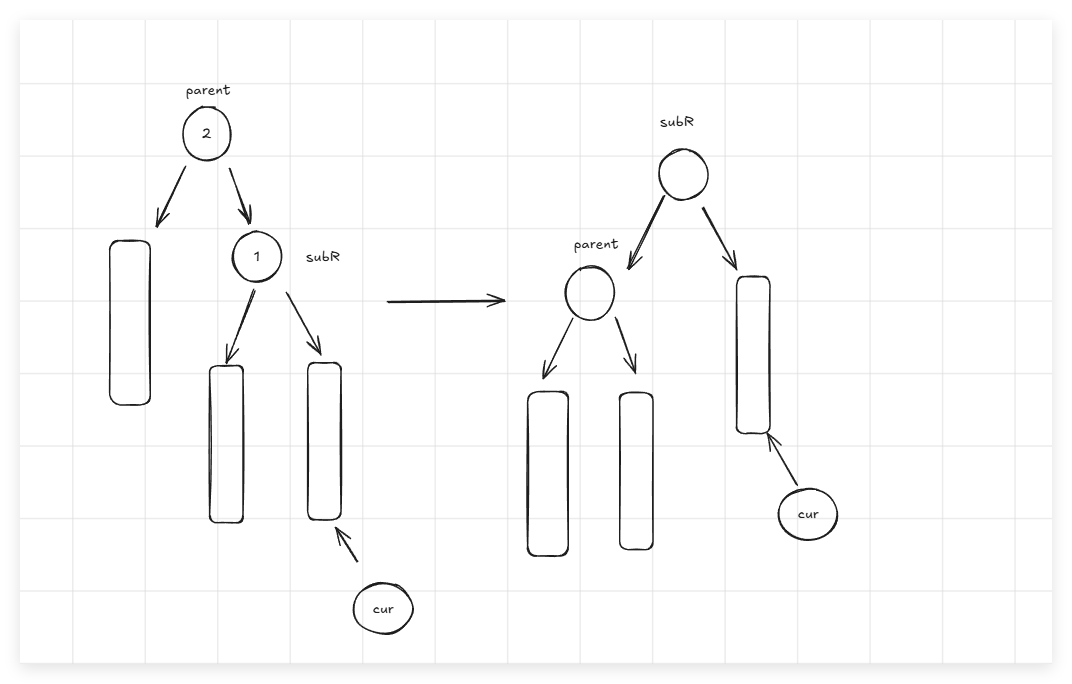

这边看图就可以知道是右边高，所以需要左旋，往左边旋转。当你不会写代码的时候就可以来画画图片就可以知道怎么写了：

cpp 复制代码
void RotateL(Node* parent)
{
	Node* subR = parent->_right;
	Node* subRL = subR->_left;
	Node* Pparent = parent->_parent;
	//开始旋转：
	parent->_right = subRL;
	if (subRL)
		subRL->_parent = parent;
	subR->_left = parent;
	parent->_parent = subR;
	if (Pparent == nullptr)
	{
		_root = subR;
		subR->_parent = nullptr;
	}
	else {
		if (parent == Pparent->_left)
		{
			Pparent->_left = subR;
			subR->_parent = Pparent;
		}
		else
		{
			Pparent->_right = subR;
			subR->_parent = Pparent;
		}
	}
	//更新平衡因子：
	parent->_bf = 0;
	subR->_bf = 0;
}

同时注意这两个旋转都会导致平衡因子变成0，可以看图就知道了。

2-2-2：双旋：

这里面就比较麻烦了：

这里是由于不是统一或者纯粹的高而导致的。

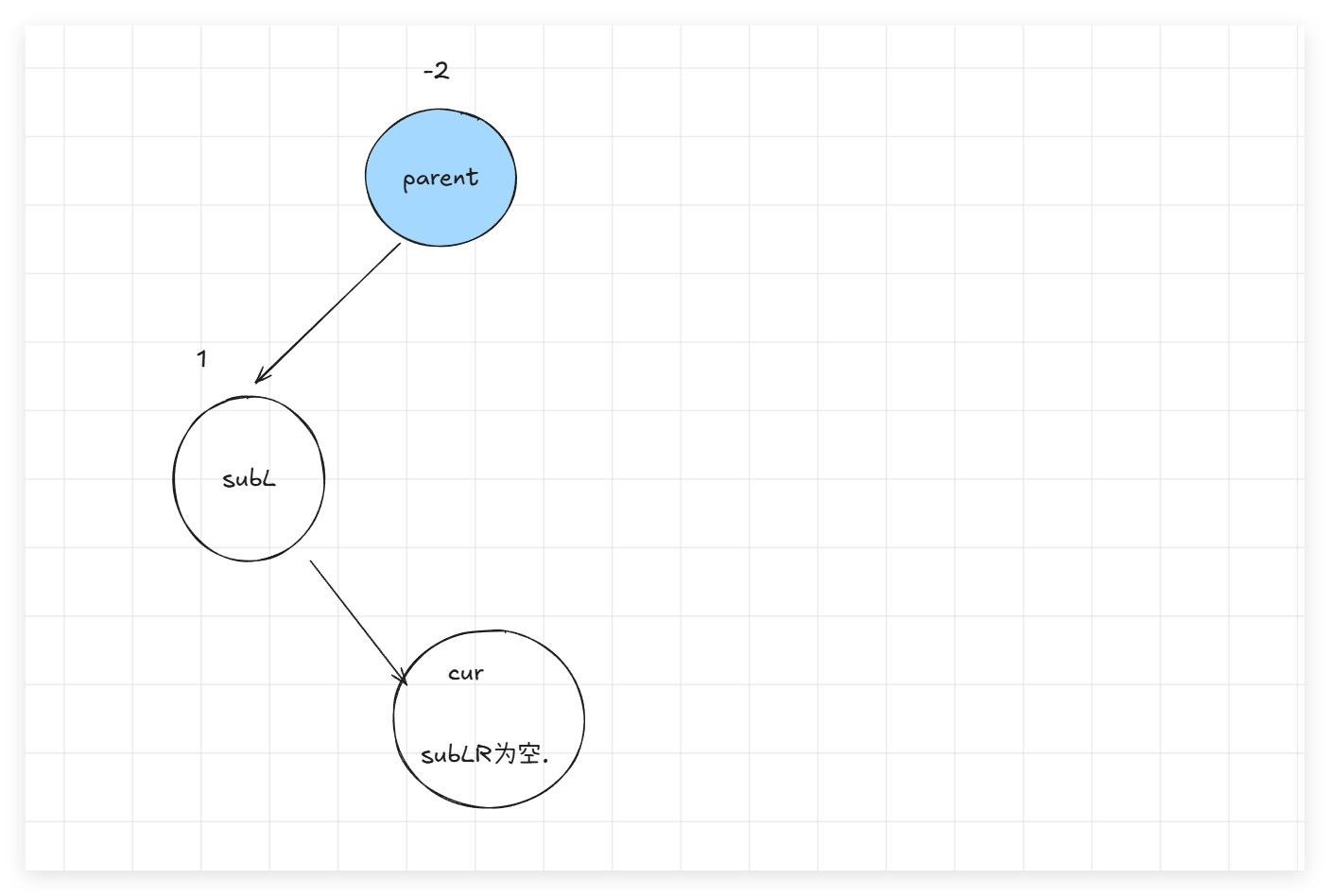

比如说左右旋转：先进行左旋解决局部右边高，在进行右旋，解决左边高的问题，看图：

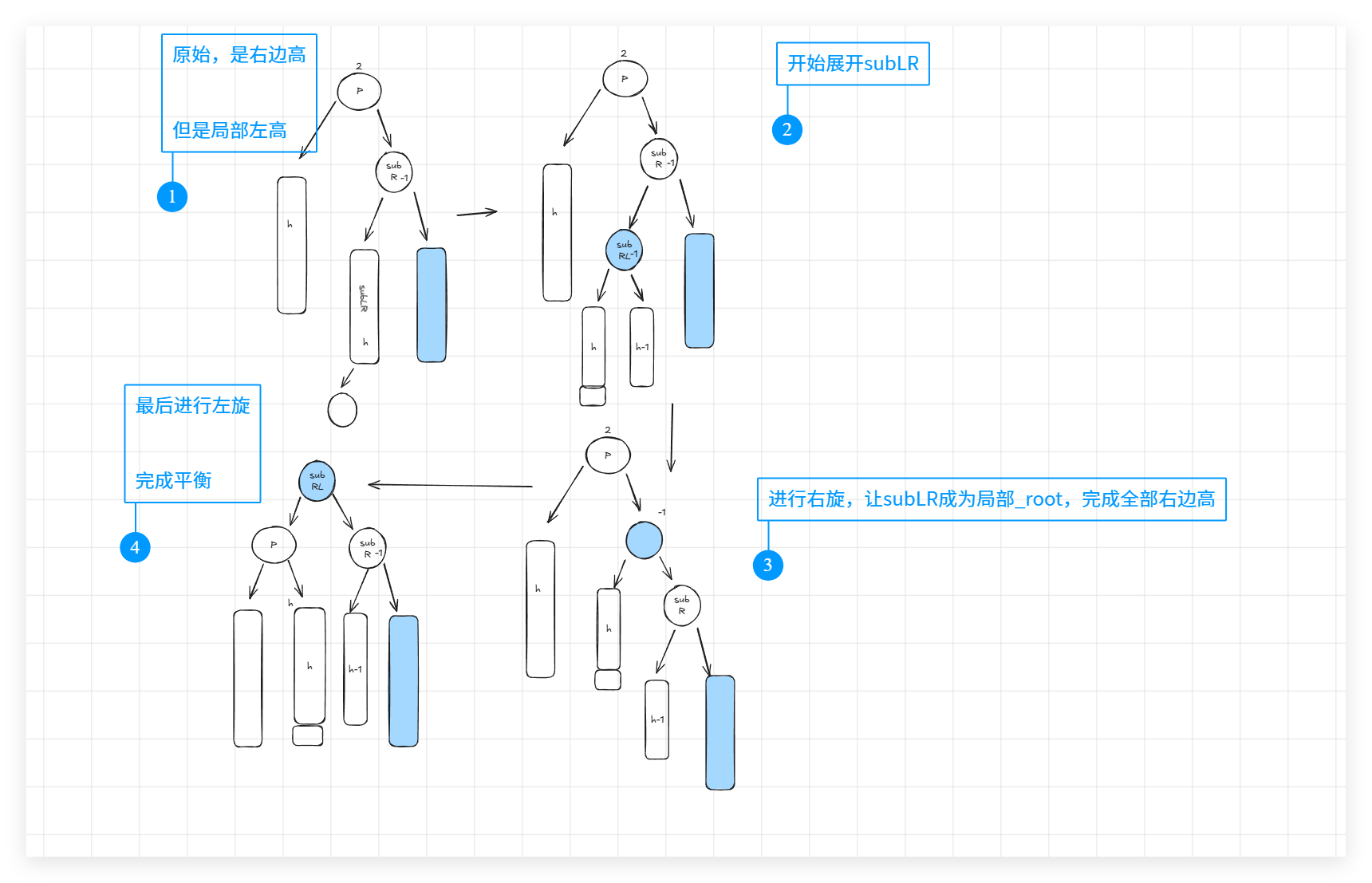

我们来看抽象图：

完成详细的图片，那么这两部的操作的比较简单，难的就是如何更新平衡因子：

那么这样就好完成了就有：

先定义bf是subRL的_bf,后面的情况都是他来决定的：

cpp 复制代码
int bf = subLR->_bf;

第一种情况：

cpp 复制代码
		if (bf == -1)
		{
			parent->_bf = 1;
			subLR->_bf = 0;
			subL->_bf = 0;
		}

第二种情况：

cpp 复制代码
		else if (bf == 1)
		{
			subLR->_bf = 0;
			subL->_bf = -1;
			parent->_bf = 0;
		}

第三章情况：

cpp 复制代码
		else if (bf == 0)
		{
			subLR->_bf = 0;
			subL->_bf = 0;
			parent->_bf = 0;
		}
		else {
			assert("LR error");
		}

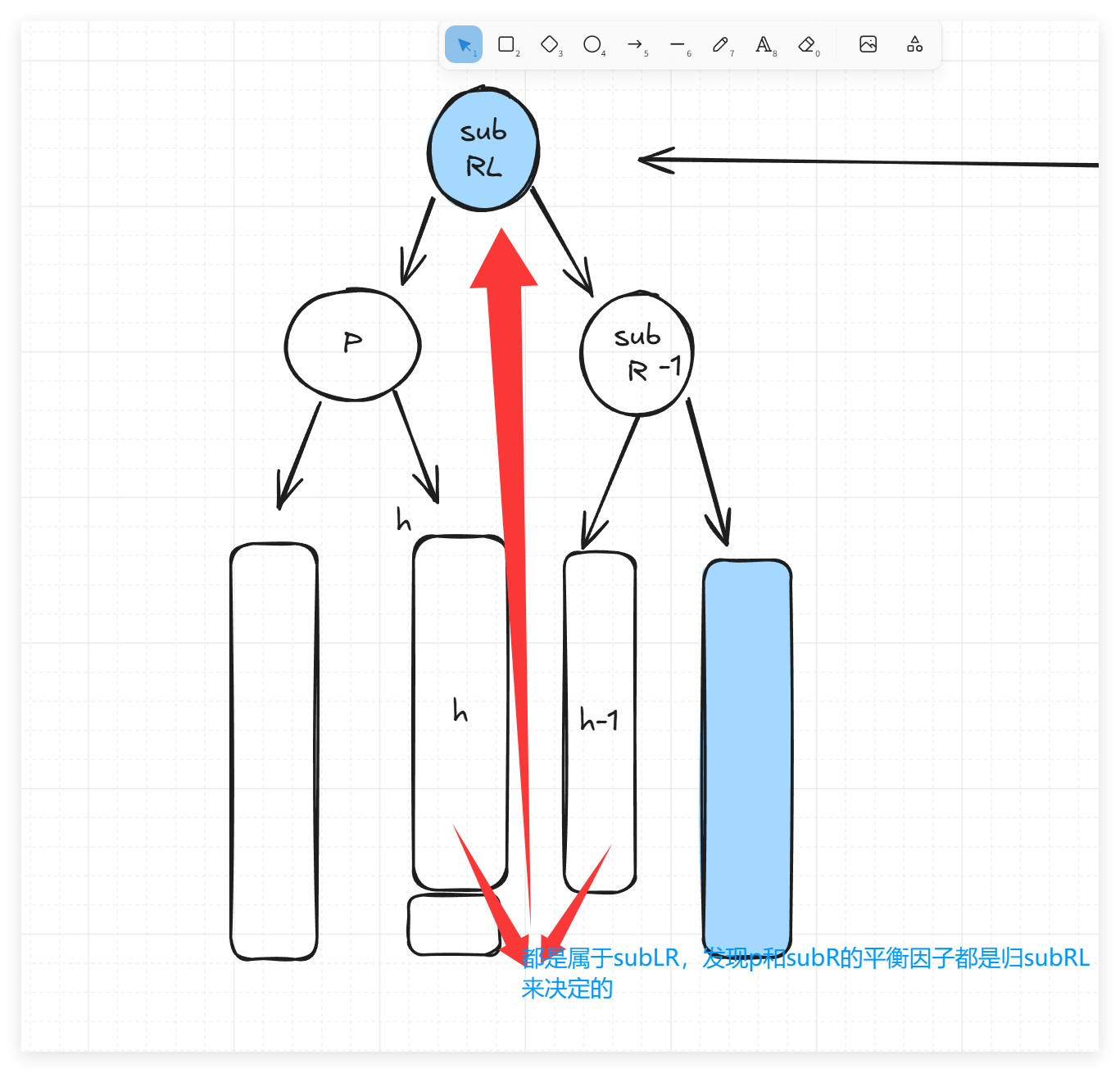

这三种情况都是可以看图看出来的，如果subRL是平衡的，那么三个地方都是0，如果是-1，那么说明是右边矮了点，那么会导致subR的平衡因子是1.(做subR的左子树)。如果是1，那么同理，会导致p的_bf为-1.

代码如下：

cpp 复制代码
void RotateLR(Node* parent)
{
	//先左旋后右旋：
	Node* subL = parent->_left;
	Node* subLR = subL->_right;
	int bf = subLR->_bf;
	RotateL(parent->_left);
	RotateR(parent);
	//开始更新平衡因子：
	if (bf == -1)
	{
		parent->_bf = 1;
		subLR->_bf = 0;
		subL->_bf = 0;
	}
	else if (bf == 1)
	{
		subLR->_bf = 0;
		subL->_bf = -1;
		parent->_bf = 0;
	}
	else if (bf == 0)
	{
		subLR->_bf = 0;
		subL->_bf = 0;
		parent->_bf = 0;
	}
	else {
		assert("LR error");
	}
}
cpp 复制代码
void RotateRL(Node* parent)
{
	Node* subR = parent->_right;
	Node* subRL = subR->_left;
	int bf = subRL->_bf;
	RotateR(parent->_right);
	RotateL(parent);
	//开始更新平衡因子
	if (bf == 1)
	{
		subRL->_bf = 0;
		subR->_bf = 0;
		parent->_bf = -1;
	}
	else if (bf == -1)
	{
		subRL->_bf = 0;
		parent->_bf = 0;
		subR->_bf = 1;
	}
	else if (bf == 0)
	{
		subRL->_bf = 0;
		parent->_bf = 0;
		subR->_bf = 0;
	}
	else {
		assert("RL error");
	}
}

2-3 其余函数：

中序遍历函数，这个之前讲过，直接给出代码：

cpp 复制代码
	void Inorder()
	{
		_Inorder(_root);
	}
private:
	void _Inorder(Node* root)
	{
		if (root == nullptr)
		{
			return;
		}
		//左 中 右
		_Inorder(root->_left);
		cout << root->_kv.first << ":" << root->_kv.second << endl;
		_Inorder(root->_right);
	}

还要一个测试树的高度的函数：

cpp 复制代码
	int _Height(Node* root)
	{
		if (root == nullptr)
		{
			return 0;
		}
		int leftHeight = _Height(root->_left);
		int rightHeight = _Height(root->_right);

		return 1 + (leftHeight > rightHeight ? leftHeight : rightHeight);
	}
	Node* _root = nullptr;

	int Height()
	{
		//查询树的高度
		return _Height(_root);
	}

4 测试：

我们完成大致AVL的树构建，那么我们便可以进行尝试测试：

cpp 复制代码
#include"AVLTree.h"


void TestAVLTree1()
{
	AVLTree<int, int> t;
	// 常规的测试用例
	//int a[] = { 16, 3, 7, 11, 9, 26, 18, 14, 15 };

	// 特殊的带有双旋场景的测试用例
	int a[] = { 4, 2, 6, 1, 3, 5, 15, 7, 16, 14 };

	for (auto e : a)
	{
		t.insert({ e, e });
	}

	t.Inorder();
}

int main()
{
	TestAVLTree1();
	return 0;
}

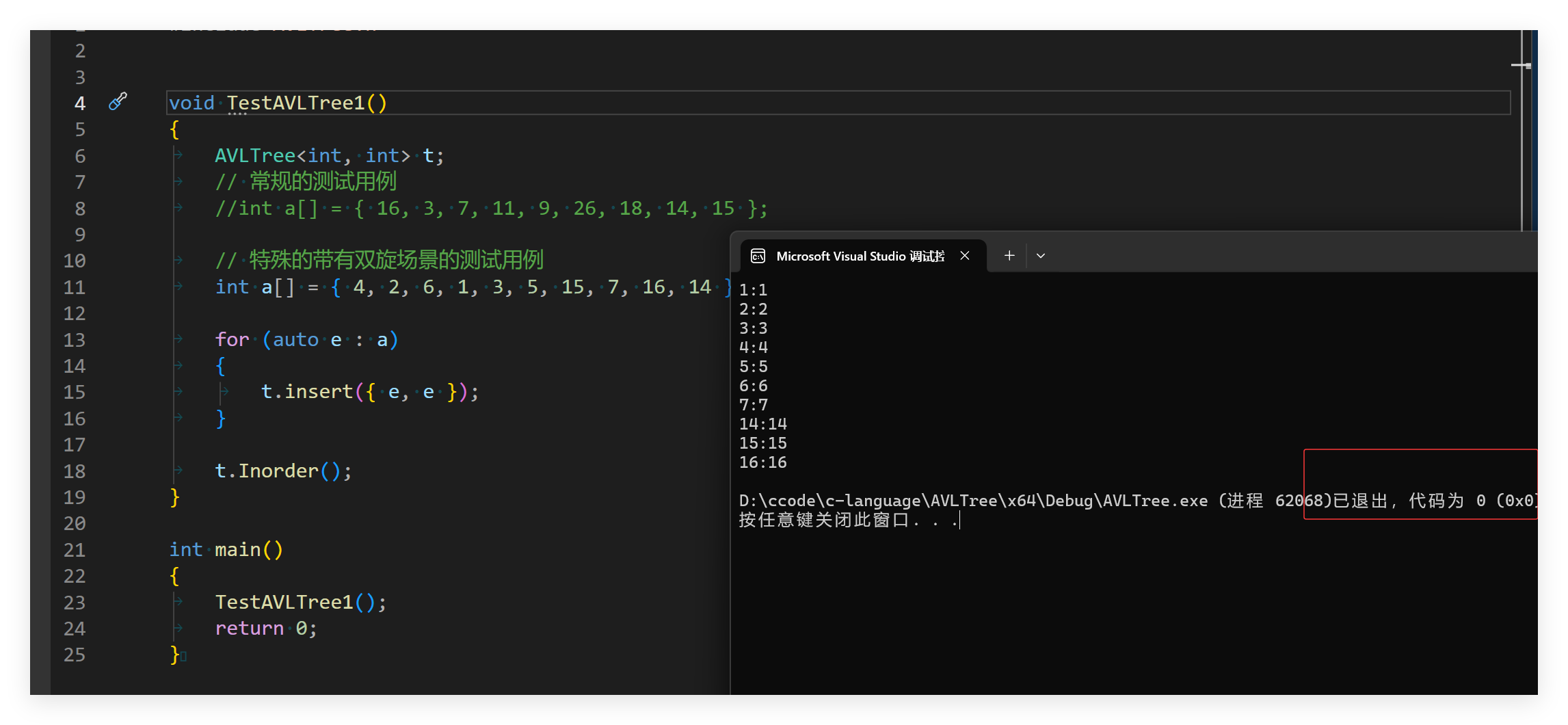

可以看到没有太多的问题。

3. 总结：

学习AVL树时，建议首先牢固掌握二叉搜索树的基本操作，再深入理解平衡因子的概念和四种旋转操作的本质。学习过程中应多动手绘图，模拟插入和删除节点时平衡因子的变化及触发旋转的各种情况，重点把握"L和R用单旋、LR和RL用双旋"的规律。理解比记忆更重要，要明白每种旋转都是为了降低子树高度差同时保持搜索树性质。初期可通过分步练习掌握每种旋转的指针调整步骤，再逐步过渡到完整实现。建议对照代码和图示分析，注意旋转后平衡因子的更新。最后通过综合练习，从简单到复杂反复操作，体会AVL树的自平衡过程，并与红黑树等其他平衡树对比，理解AVL树严格平衡的特性及其适用场景。坚持理论与实践结合，才能真正内化这一重要数据结构。
