在深度学习的浪潮中，目标检测作为计算机视觉的核心任务之一，其模型的性能和训练效率，往往取决于底层数据的质量和组织方式。数据标注格式，作为连接原始图像与模型训练的桥梁，其重要性不言而喻。

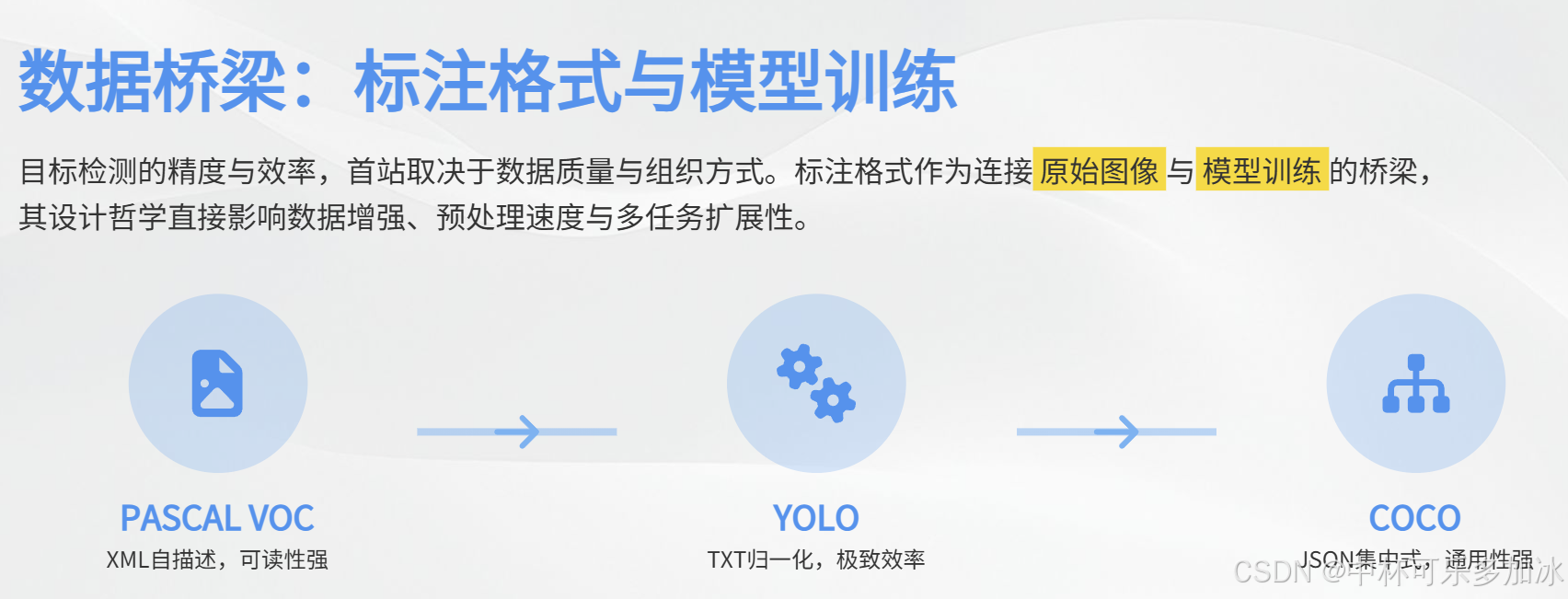

在目标检测领域，PASCAL VOC 、YOLO （You Only Look Once）和 COCO（Common Objects in Context）是公认的三大主流标注格式。它们各自代表了技术发展历程中的不同阶段，承载着不同的设计哲学和应用场景。对于任何从事目标检测的工程师或研究人员而言，深入理解这三种格式的底层逻辑、核心差异，并掌握它们之间的精确转换方法，是构建高效、灵活数据集管理流程的关键。
本文将对这三种格式进行深度解析，对比它们在坐标表示、文件结构上的技术差异，并提供一套完整的 Python 脚本，实现 PASCAL VOC 与 YOLO 之间的高效、精确转换，旨在为您的项目实践提供坚实的技术基础。
一、PASCAL VOC
PASCAL VOC 格式是目标检测领域的奠基者 和传统标准 。它诞生于目标检测的早期阶段，与经典的 R-CNN 系列模型紧密相连。VOC 格式以其详尽的元数据和清晰的结构而著称，其标注信息以 XML 文件的形式存储。
1.1、格式特点与坐标体系
VOC 格式的核心优势在于其自包含性 和高可读性。每个 XML 文件不仅记录了图像中所有目标对象的边界框信息，还包含了图像本身的元数据（如文件名、尺寸等）。这种结构使得单个标注文件具有极高的自解释性，无需依赖其他文件即可获取所有必要信息。
VOC 格式的关键在于其坐标体系： 它采用绝对像素坐标 来定义边界框。以图像左上角为原点 ( 0 , 0 ) (0, 0) (0,0)，记录了边界框的左上角坐标 ( xmin , ymin ) (\text{xmin}, \text{ymin}) (xmin,ymin) 和右下角坐标 ( xmax , ymax ) (\text{xmax}, \text{ymax}) (xmax,ymax)。
这种绝对坐标的表示方式直观且易于人工检查，但其技术局限性也显而易见：标注文件与原始图像的像素尺寸紧密耦合。一旦图像尺寸发生变化（例如在数据增强或模型预处理阶段进行缩放），XML 文件中的坐标信息必须进行同步更新，这增加了数据处理的复杂性。
1.2、PASCAL VOC 格式示例
以下是一个典型的 VOC XML 文件结构片段，展示了其详尽的元数据记录方式：
xml
<annotation>
<folder>images</folder>
<filename>construction_site_001.jpg</filename>
<size>
<width>1280</width>
<height>720</height>
<depth>3</depth>
</size>
<object>
<name>excavator</name>
<bndbox>
<xmin>100</xmin>
<ymin>200</ymin>
<xmax>300</xmax>
<ymax>400</ymax>
</bndbox>
</object>
<!-- ... 其他对象 ... -->
</annotation>二、YOLO格式
YOLO 格式是随着 YOLO（You Only Look Once）系列算法的崛起而成为现代目标检测的主流格式。它彻底颠覆了 VOC 的繁琐结构，追求极致的简洁和效率 ，是为现代单阶段检测器量身定制的。YOLO 格式的标注信息以纯文本 TXT 文件的形式存储。
2.1、格式特点与归一化坐标
YOLO 格式的设计哲学是极简主义。每个 TXT 文件只包含目标对象的边界框信息，每行代表一个对象，格式固定且精简：
<class_index> <x_center> <y_center> <width> <height> \text{<class\_index> <x\_center> <y\_center> <width> <height>} <class_index> <x_center> <y_center> <width> <height>
YOLO 格式的核心优势在于其归一化坐标体系： 所有坐标值都介于 0.0 0.0 0.0 到 1.0 1.0 1.0 之间，表示相对于图像宽度或高度的比例。
x_center = 绝对中心 X 坐标 图像宽度 y_center = 绝对中心 Y 坐标 图像高度 width = 绝对宽度 图像宽度 height = 绝对高度 图像高度 \begin{aligned} \text{x\_center} &= \frac{\text{绝对中心 X 坐标}}{\text{图像宽度}} \\ \text{y\_center} &= \frac{\text{绝对中心 Y 坐标}}{\text{图像高度}} \\ \text{width} &= \frac{\text{绝对宽度}}{\text{图像宽度}} \\ \text{height} &= \frac{\text{绝对高度}}{\text{图像高度}} \end{aligned} x_centery_centerwidthheight=图像宽度绝对中心 X 坐标=图像高度绝对中心 Y 坐标=图像宽度绝对宽度=图像高度绝对高度
这种归一化坐标的技术优势 在于，它使得标注信息与图像的实际像素尺寸完全解耦。在训练过程中，无论是进行图像缩放、裁剪还是其他数据增强操作，标注信息都无需重新计算，可以直接应用。这极大地简化了数据预处理流程，并提升了数据加载和解析的速度，对于追求实时性的 YOLO 系列模型至关重要。
2.2、外部依赖：类别索引
与 VOC 使用字符串名称不同，YOLO 格式使用整数索引 (<class_index>) 来表示类别。这意味着 YOLO 格式具有一个外部依赖 ：使用者必须维护一个独立的类别映射文件（如 classes.txt），以确保索引与实际类别名称的正确对应。这种设计虽然牺牲了单文件的自解释性，但换来了数据处理的效率。
三、COCO格式
COCO（Common Objects in Context）格式是目前计算机视觉领域最通用、最复杂的标注格式，被广泛应用于目标检测、实例分割、关键点检测等多个任务。COCO 格式采用 JSON 文件存储所有标注信息，一个 JSON 文件通常包含整个数据集的全部标注。
COCO 格式最大的特点是集中式管理 和多任务支持。一个 JSON 文件通过结构化的方式，将数据集的元信息、图像信息、类别信息和所有对象的标注信息统一管理。
COCO 边界框格式： COCO 格式的边界框采用 [x, y, width, height] 格式，其中 x x x 和 y y y 是边界框左上角的绝对像素坐标。
COCO BBox: [x_min, y_min, width, height] \text{COCO BBox: [x\_min, y\_min, width, height]} COCO BBox: [x_min, y_min, width, height]
COCO 格式的核心价值 在于其对实例分割 和关键点检测 等复杂任务的支持。在标注信息中，除了边界框，还可以包含用于表示对象精确轮廓的多边形坐标 (segmentation) 或用于姿态估计的关键点坐标 (keypoints)。这种设计使其成为学术研究和复杂应用的首选标准。
四、三大格式的核心差异与技术选型考量
PASCAL VOC、YOLO 和 COCO 三种格式的差异，反映了目标检测技术发展中对数据处理效率 、模型兼容性 和任务多样性的不同侧重。
| 特性 | PASCAL VOC 格式 | YOLO 格式 | COCO 格式 |
|---|---|---|---|
| 文件类型 | XML 文件 (分散) | TXT 文件 (分散) | JSON 文件 (集中) |
| 坐标表示 | 绝对像素坐标 | 归一化坐标 (0.0 - 1.0) | 绝对像素坐标 |
| 边界框格式 | (xmin, ymin, xmax, ymax) | (x_center, y_center, width, height) | (x_min, y_min, width, height) |
| 类别表示 | 字符串名称 | 整数索引 | 整数 ID |
| 元数据 | 每个文件包含图像元数据 | 需从图像文件获取 | 集中在 JSON 文件的 images 键中 |
| 多任务支持 | 仅支持目标检测 | 仅支持目标检测 | 支持目标检测、实例分割、关键点检测 |
| 解析效率 | 较低 (XML 解析) | 极高 (纯文本解析) | 中等 (JSON 解析) |

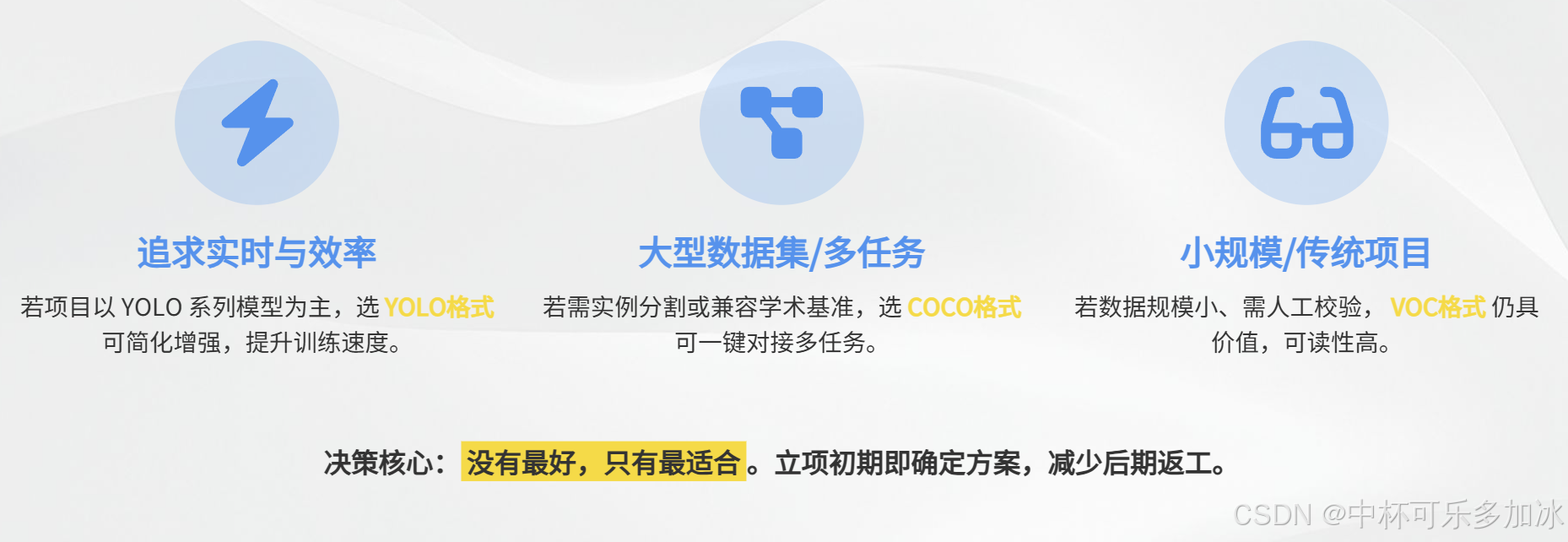

技术选型建议：
- YOLO 格式：适用于追求训练速度 和实时性的 YOLO 系列模型，以及对数据预处理流程有简化需求的场景。
- COCO 格式：适用于大型数据集 、多任务（如需要实例分割）或需要与主流学术框架保持高度兼容性的项目。
- PASCAL VOC 格式：适用于小规模项目 、传统模型或作为标注工具的中间输出格式，其高可读性便于人工校验。
五、格式转换中的工程细节
在实际项目的数据迁移过程中，格式转换是常态。除了简单的数学公式应用，工程师还需要关注以下几个关键的工程细节，以确保数据转换的准确性和鲁棒性。
5.1、浮点数精度与边界钳制
YOLO 格式使用浮点数，而 VOC/COCO 使用整数。在归一化与反归一化 的过程中，浮点数的精度损失是不可避免的挑战。
- YOLO → \rightarrow → VOC/COCO (反归一化)： 反算得到的绝对坐标通常是浮点数，必须转换为整数。为了避免边界框超出图像范围，必须进行坐标边界钳制（Clamping） 。
xmin = max ( 0 , xmin ) xmax = min ( 图像宽度 , xmax ) \text{xmin} = \max(0, \text{xmin}) \quad \text{xmax} = \min(\text{图像宽度}, \text{xmax}) xmin=max(0,xmin)xmax=min(图像宽度,xmax)
在代码实现中，通常先将浮点数转换为整数（例如使用int()截断），再进行边界钳制，以保证边界框的有效性。 - VOC/COCO → \rightarrow → YOLO (归一化)： 归一化时，建议保留足够的浮点数精度（例如 6 位小数），以减少误差累积，确保模型训练的稳定性。

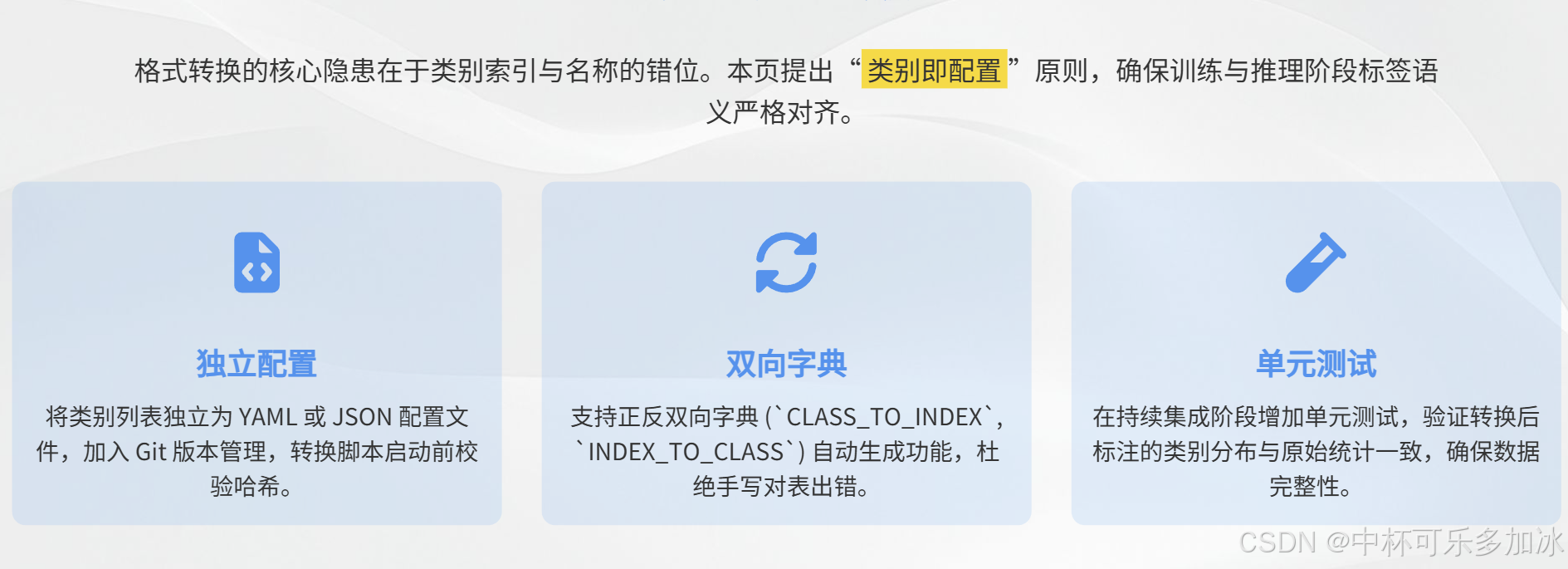

5.2、鲁棒的类别映射管理
YOLO 和 COCO 格式都依赖于整数 ID 来表示类别，而 PASCAL VOC 使用字符串名称 。因此，一个鲁棒的类别映射机制是所有转换的基础。
最佳实践： 确保类别列表的顺序在整个项目中保持一致，并将其作为配置文件的一部分进行版本控制。任何类别的增删或顺序变动，都可能导致依赖整数索引的 YOLO 标注文件失效，造成训练数据混乱。
六、实践：Python 实现 VOC ↔ \leftrightarrow ↔ YOLO 互转
以下提供完整的 Python 代码实现 PASCAL VOC 到 YOLO，以及 YOLO 到 PASCAL VOC 的双向转换。
6.1、转换公式回顾
PASCAL VOC (xmin, ymin, xmax, ymax) → \rightarrow → YOLO (x_center, y_center, w, h)
x c e n t e r = ( x m i n + x m a x ) / 2 图像宽度 y c e n t e r = ( y m i n + y m a x ) / 2 图像高度 w = x m a x − x m i n 图像宽度 h = y m a x − y m i n 图像高度 \begin{aligned} x_{center} &= \frac{(x_{min} + x_{max}) / 2}{\text{图像宽度}} \\ y_{center} &= \frac{(y_{min} + y_{max}) / 2}{\text{图像高度}} \\ w &= \frac{x_{max} - x_{min}}{\text{图像宽度}} \\ h &= \frac{y_{max} - y_{min}}{\text{图像高度}} \end{aligned} xcenterycenterwh=图像宽度(xmin+xmax)/2=图像高度(ymin+ymax)/2=图像宽度xmax−xmin=图像高度ymax−ymin
YOLO (x_center, y_center, w, h) → \rightarrow → PASCAL VOC (xmin, ymin, xmax, ymax)
x c e n t e r _ a b s = x c e n t e r × 图像宽度 y c e n t e r _ a b s = y c e n t e r × 图像高度 w a b s = w × 图像宽度 h a b s = h × 图像高度 x m i n = int ( x c e n t e r _ a b s − w a b s / 2 ) y m i n = int ( y c e n t e r _ a b s − h a b s / 2 ) x m a x = int ( x c e n t e r _ a b s + w a b s / 2 ) y m a x = int ( y c e n t e r _ a b s + h a b s / 2 ) \begin{aligned} x_{center\abs} &= x{center} \times \text{图像宽度} \\ y_{center\abs} &= y{center} \times \text{图像高度} \\ w_{abs} &= w \times \text{图像宽度} \\ h_{abs} &= h \times \text{图像高度} \\ x_{min} &= \text{int}(x_{center\abs} - w{abs} / 2) \\ y_{min} &= \text{int}(y_{center\abs} - h{abs} / 2) \\ x_{max} &= \text{int}(x_{center\abs} + w{abs} / 2) \\ y_{max} &= \text{int}(y_{center\abs} + h{abs} / 2) \end{aligned} xcenter_absycenter_abswabshabsxminyminxmaxymax=xcenter×图像宽度=ycenter×图像高度=w×图像宽度=h×图像高度=int(xcenter_abs−wabs/2)=int(ycenter_abs−habs/2)=int(xcenter_abs+wabs/2)=int(ycenter_abs+habs/2)
6.2、完整 Python 转换脚本
python
import xml.etree.ElementTree as ET
from xml.dom.minidom import Document
from pathlib import Path
import os
# --- 类别定义：这是转换的基础，必须保持一致 ---
CLASSES = [
'excavator',
'dump-truck',
'PC-truck',
'wheel-loader',
'mixer',
'dozer',
'roller'
]
CLASS_TO_INDEX = {name: i for i, name in enumerate(CLASSES)}
INDEX_TO_CLASS = {i: name for i, name in enumerate(CLASSES)}
# --- 转换函数 1: VOC (XML) -> YOLO (TXT) ---
def voc_to_yolo(xml_path, classes_map):
"""将单个 PASCAL VOC XML 文件转换为 YOLO TXT 格式。"""
tree = ET.parse(xml_path)
root = tree.getroot()
# 1. 获取图像尺寸
size = root.find('size')
img_w = int(size.find('width').text)
img_h = int(size.find('height').text)
yolo_lines = []
# 2. 遍历所有对象并进行转换
for obj in root.findall('object'):
class_name = obj.find('name').text
if class_name not in classes_map:
print(f"警告: 类别 '{class_name}' 不在映射表中，跳过。")
continue
class_index = classes_map[class_name]
# 3. 获取绝对边界框坐标
bndbox = obj.find('bndbox')
xmin = int(bndbox.find('xmin').text)
ymin = int(bndbox.find('ymin').text)
xmax = int(bndbox.find('xmax').text)
ymax = int(bndbox.find('ymax').text)
# 4. 计算归一化后的 YOLO 坐标
abs_w = xmax - xmin
abs_h = ymax - ymin
abs_x_center = xmin + abs_w / 2
abs_y_center = ymin + abs_h / 2
x_center = abs_x_center / img_w
y_center = abs_y_center / img_h
width = abs_w / img_w
height = abs_h / img_h
# 5. 格式化为 YOLO 行 (保留 6 位小数精度，确保精度足够)
yolo_line = f"{class_index} {x_center:.6f} {y_center:.6f} {width:.6f} {height:.6f}"
yolo_lines.append(yolo_line)
return yolo_lines
# --- 转换函数 2: YOLO (TXT) -> VOC (XML) ---
def yolo_to_voc(txt_path, img_w, img_h, classes_map_rev):
"""将单个 YOLO TXT 文件转换为 PASCAL VOC XML 格式。"""
doc = Document()
annotation = doc.createElement('annotation')
doc.appendChild(annotation)
# 2. 添加 XML 头部信息
filename = Path(txt_path).stem + '.jpg'
annotation.appendChild(doc.createElement('folder')).appendChild(doc.createTextNode('images'))
annotation.appendChild(doc.createElement('filename')).appendChild(doc.createTextNode(filename))
annotation.appendChild(doc.createElement('path')).appendChild(doc.createTextNode(f'/path/to/images/{filename}'))
source = doc.createElement('source')
source.appendChild(doc.createElement('database')).appendChild(doc.createTextNode('Unknown'))
annotation.appendChild(source)
size = doc.createElement('size')
size.appendChild(doc.createElement('width')).appendChild(doc.createTextNode(str(img_w)))
size.appendChild(doc.createElement('height')).appendChild(doc.createTextNode(str(img_h)))
size.appendChild(doc.createElement('depth')).appendChild(doc.createTextNode('3'))
annotation.appendChild(size)
annotation.appendChild(doc.createElement('segmented')).appendChild(doc.createTextNode('0'))
# 3. 读取 YOLO 标注并遍历
with open(txt_path, 'r') as f:
yolo_lines = f.readlines()
for line in yolo_lines:
line = line.strip()
if not line:
continue
parts = line.split()
if len(parts) != 5:
continue
class_index = int(parts[0])
x_center_norm = float(parts[1])
y_center_norm = float(parts[2])
width_norm = float(parts[3])
height_norm = float(parts[4])
# 4. 反算绝对坐标
abs_w = width_norm * img_w
abs_h = height_norm * img_h
abs_x_center = x_center_norm * img_w
abs_y_center = y_center_norm * img_h
# 转换为整数，并进行边界钳制
# 注意：这里使用 int() 截断，并依赖后续的 max/min 钳制来处理边界
xmin = int(abs_x_center - abs_w / 2)
ymin = int(abs_y_center - abs_h / 2)
xmax = int(abs_x_center + abs_w / 2)
ymax = int(abs_y_center + abs_h / 2)
# 确保坐标在图像范围内 (Clamping)
xmin = max(0, xmin)
ymin = max(0, ymin)
xmax = min(img_w, xmax)
ymax = min(img_h, ymax)
# 5. 创建 <object> 节点
obj = doc.createElement('object')
class_name = classes_map_rev.get(class_index, 'unknown')
obj.appendChild(doc.createElement('name')).appendChild(doc.createTextNode(class_name))
obj.appendChild(doc.createElement('pose')).appendChild(doc.createTextNode('Unspecified'))
obj.appendChild(doc.createElement('truncated')).appendChild(doc.createTextNode('0'))
obj.appendChild(doc.createElement('difficult')).appendChild(doc.createTextNode('0'))
bndbox = doc.createElement('bndbox')
bndbox.appendChild(doc.createElement('xmin')).appendChild(doc.createTextNode(str(xmin)))
bndbox.appendChild(doc.createElement('ymin')).appendChild(doc.createTextNode(str(ymin)))
bndbox.appendChild(doc.createElement('xmax')).appendChild(doc.createTextNode(str(xmax)))
bndbox.appendChild(doc.createElement('ymax')).appendChild(doc.createTextNode(str(ymax)))
obj.appendChild(bndbox)
annotation.appendChild(obj)
return doc.toprettyxml(indent=" ")
if __name__ == '__main__':
# --- 示例用法：演示转换过程 ---
# 1. VOC -> YOLO 示例
print("--- 1. VOC (XML) -> YOLO (TXT) 示例 ---")
xml_content_example = """
<annotation>
<filename>test_voc_to_yolo.jpg</filename>
<size>
<width>1280</width>
<height>720</height>
<depth>3</depth>
</size>
<object>
<name>excavator</name>
<bndbox>
<xmin>100</xmin>
<ymin>200</ymin>
<xmax>300</xmax>
<ymax>400</ymax>
</bndbox>
</object>
<object>
<name>dump-truck</name>
<bndbox>
<xmin>500</xmin>
<ymin>300</ymin>
<xmax>700</xmax>
<ymax>550</ymax>
</bndbox>
</object>
</annotation>
"""
temp_xml_path = 'temp_voc.xml'
with open(temp_xml_path, 'w') as f:
f.write(xml_content_example)
yolo_lines = voc_to_yolo(temp_xml_path, CLASS_TO_INDEX)
print("转换后的 YOLO TXT 内容:")
print('\n'.join(yolo_lines))
# 2. YOLO -> VOC 示例
print("\n--- 2. YOLO (TXT) -> VOC (XML) 示例 ---")
temp_txt_path = 'temp_yolo.txt'
with open(temp_txt_path, 'w') as f:
f.write('\n'.join(yolo_lines))
img_w_example = 1280
img_h_example = 720
xml_content = yolo_to_voc(temp_txt_path, img_w_example, img_h_example, INDEX_TO_CLASS)
print("转换后的 PASCAL VOC XML 内容:")
print(xml_content)
# 清理临时文件
os.remove(temp_xml_path)
os.remove(temp_txt_path)七、总结与展望
PASCAL VOC、YOLO 和 COCO 三种格式的演进，是目标检测技术从传统到现代、从单任务到多任务发展的缩影。它们各自在数据结构、坐标体系和应用效率上形成了独特的优势。
对于工程实践而言，没有绝对"最好"的格式，只有最适合当前项目需求的格式。掌握这些格式的底层逻辑、坐标转换公式以及处理浮点数精度和边界钳制等实战挑战，是确保数据集质量和模型训练成功的关键。通过本文提供的深度解析和转换脚本，您可以更加灵活、高效地管理和迁移您的目标检测数据集，为您的视觉项目奠定坚实的数据基础。
