图像阈值

阈值的作用是：根据像素强度大小，将图像中的信息进行"区分、简化和分离"。

更直白一点：

把"有用的"和"没那么重要的"像素分开。

一、`cv2.threshold` 函数整体说明

参数含义（博客标准表述）

src ：输入图像

只能是单通道图像，通常为灰度图
dst ：输出图像

经过阈值处理后的结果
thresh ：阈值

用于判断像素"是否满足条件"的分界值
maxval ：最大值

当像素满足条件时，被赋予的值（常用 255）
type ：阈值处理类型

决定"满足阈值"和"不满足阈值"时像素如何变化
ret ：实际使用的阈值

普通阈值时 ret == thresh（在自适应 / OTSU 时才有特殊意义）

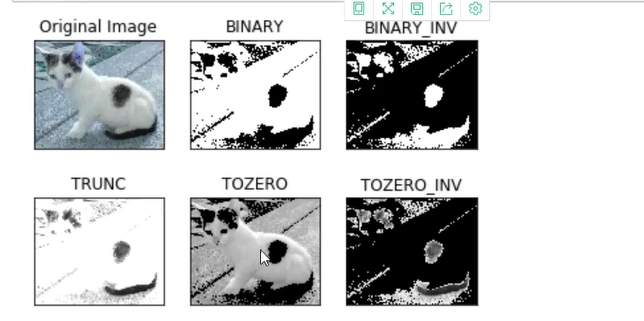

二、五种阈值类型

1️⃣ `cv2.THRESH_BINARY`（最常用）

规则：

bash 复制代码

像素值 > thresh  →  maxval
像素值 ≤ thresh →  0

一句话理解：

超过阈值的变成白色，其余变成黑色

2️⃣ `cv2.THRESH_BINARY_INV`（反二值化）

规则：

bash 复制代码

像素值 > thresh  →  0
像素值 ≤ thresh →  maxval

一句话理解：

和 BINARY 完全相反，黑白对调

3️⃣ `cv2.THRESH_TRUNC`（截断阈值）

规则：

bash 复制代码

像素值 > thresh  →  thresh
像素值 ≤ thresh →  原值不变

一句话理解：

把亮的"压下来"，暗的保持不变

4️⃣ `cv2.THRESH_TOZERO`（阈值以下清零）

规则：

bash 复制代码

像素值 > thresh  →  原值不变
像素值 ≤ thresh →  0

一句话理解：

阈值以下的像素被变成黑色（0）

5️⃣ `cv2.THRESH_TOZERO_INV`（TOZERO 的反向）

规则：

bash 复制代码

像素值 > thresh  →  0
像素值 ≤ thresh →  原值不变

📌 特点：

和 TOZERO 完全相反，用得相对少

示例最常见的二值化处理（`THRESH_BINARY`）

python 复制代码

import cv2

# 读取图像并转换为灰度图
img = cv2.imread('test.png', cv2.IMREAD_GRAYSCALE)

# 固定阈值二值化
ret, binary = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)

# 显示结果
cv2.imshow('Original', img)
cv2.imshow('Binary', binary)
cv2.waitKey(0)
cv2.destroyAllWindows()

阈值处理要求输入图像为单通道，因此通常先读取或转换为灰度图。

python 复制代码

ret, binary = cv2.threshold(...)

ret ：ret 表示函数实际采用的阈值
binary ：阈值处理后的图像结果，就是输出图像 dst

图像模糊（平滑处理）

平滑滤波主要用于降低图像中的随机噪声。其基本思想是利用邻域像素的信息，对当前像素进行重新计算，从而减弱局部的剧烈变化。

一、均值滤波

1 .均值滤波原理

均值滤波是一种典型的线性平滑滤波方法，其核心思想是：
用邻域像素的平均值替换当前像素的值。

以 3×3 窗口为例，滤波器以当前像素为中心，选取周围 9 个像素，计算它们的平均值，并将该平均值作为中心像素的新值。

2. 示例代码

python 复制代码

import cv2

img = cv2.imread('lenaNoise.png')

blur = cv2.blur(img, (3, 3))

cv2.imshow('blur', blur)
cv2.waitKey(0)
cv2.destroyAllWindows()

二、方框滤波

1 .方框滤波原理

方框滤波与均值滤波本质相同，都是在固定大小的邻域内对像素进行处理。其不同之处在于是否对计算结果进行归一化。

python 复制代码

box = cv2.boxFilter(img, -1, (3, 3), normalize=True)

2 .归一化与否的区别

normalize=True

对邻域内像素求和后再除以像素个数，结果为平均值，效果等价于均值滤波。
normalize=False

仅对邻域像素进行求和，不进行平均。此时中心像素的新值等于邻域像素值的累加结果。

从数学角度看：

均值滤波 = 求和 + 归一化
非归一化方框滤波 = 直接求和

三、高斯滤波与中值滤波

高斯滤波的基本思想

高斯滤波是一种加权平均滤波 。与均值滤波中"所有像素权重相同"不同，高斯滤波遵循高斯分布规律：

距离中心像素越近，权重越大；距离越远，权重越小。

因此，中心像素对最终结果的影响最大，边缘像素影响较小。

高斯滤波的原理说明

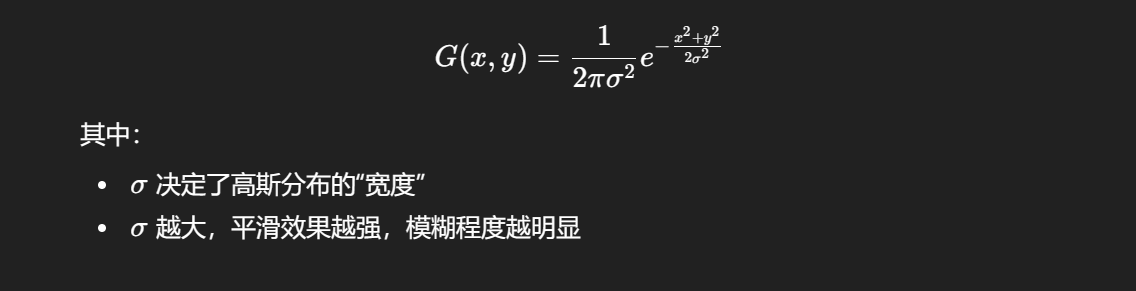

在高斯滤波中，邻域内像素值会与一个高斯权重矩阵相乘，再进行加权求和，最终得到中心像素的新值。其数学模型可以表示为：

OpenCV 实现示例

python 复制代码

import cv2

img = cv2.imread('lenaNoise.png')

gaussian = cv2.GaussianBlur(img, (3, 3), 0)

cv2.imshow('gaussian', gaussian)
cv2.waitKey(0)
cv2.destroyAllWindows()

参数说明

python 复制代码

cv2.GaussianBlur(src, ksize, sigmaX)

src：输入图像
ksize：高斯核大小，通常为奇数，如 (3,3)、(5,5)，以当前像素为中心，取多大范围的邻域参与加权计算。
sigmaX：X 方向的标准差
- 为 0 时，由 OpenCV 根据核大小自动计算，根据 ksize 自动计算一个合适的 sigmaX
- 离中心像素越远，权重下降得有多快

四、中值滤波

中值滤波的基本思想

中值滤波是一种非线性滤波方法 。

其核心思想是：

用邻域像素的"中位数"替换当前像素值。

中值滤波的原理说明

以 3×3 窗口为例：

取当前像素周围的 9 个像素值
对这 9 个数进行排序
取排序后的中间值
用该中位数替换中心像素

📌 与均值不同，中值滤波不会受到极端噪声值的强烈影响。

OpenCV 实现示例

python 复制代码

import cv2

img = cv2.imread('lenaNoise.png')

median = cv2.medianBlur(img, 3)

cv2.imshow('median', median)
cv2.waitKey(0)
cv2.destroyAllWindows()

参数说明

python 复制代码

cv2.medianBlur(src, ksize)

src：输入图像
ksize：滤波窗口大小**（必须是奇数）**

滤波方法	类型	特点	适用场景
均值滤波	线性	简单平均，易模糊边缘	噪声较弱
高斯滤波	线性	加权平均，平滑自然	高斯噪声
中值滤波	非线性	抗极端值，保边缘	椒盐噪声

形态变换

腐蚀

形态学腐蚀（Erosion）是数学形态学中的一种基本操作，主要用于缩小前景区域 、消除小的白色噪点 以及分离相互连接的目标 。腐蚀操作通常应用于二值图像，也可用于灰度图像。

可以把腐蚀理解为：

用一个结构元素在图像上"扫描"，
只要结构元素覆盖范围内存在不满足条件的像素，
当前像素就会被"削弱"。

在二值图像中，腐蚀的效果表现为：

白色前景区域变小
黑色背景区域变大
细小的白色噪声被去除

腐蚀的数学原理

1️⃣ 结构元素（Structuring Element）

腐蚀操作需要一个结构元素（kernel），常见形状有：

矩形
十字形
椭圆形

例如一个 3×3 的结构元素：

bash 复制代码

1  1  1
1  1  1
1  1  1

2️⃣ 二值腐蚀的规则

对于二值图像：

只有当结构元素覆盖的区域内，所有像素都为前景（白色）时，中心像素才保持为白色；否则变为黑色。

换句话说：只要邻域中有一个黑点 → 中心像素变黑

以 3×3 结构元素为例，对当前中心像素：

将结构元素中心对准当前像素
检查结构元素覆盖的邻域
若邻域内存在黑色像素

→ 当前像素设为黑色
若邻域内全部为白色

→ 当前像素保持白色

灰度腐蚀的规则

在灰度图像中，腐蚀的定义为：

取结构元素覆盖区域内的最小灰度值，作为中心像素的新值。

📌 这可以理解为：

"亮区域被削弱"
"暗区域被扩散"

OpenCV 中的腐蚀实现

python 复制代码

cv2.erode(src, kernel, iterations=1)

参数说明：

src：输入图像（通常为二值图像）
kernel：结构元素，决定了算法在进行腐蚀或膨胀时，当前像素周围哪些像素会参与判断
iterations：腐蚀次数

示例代码

python 复制代码

import cv2
import numpy as np

img = cv2.imread('binary.png', 0)

kernel = np.ones((3, 3), np.uint8)

eroded = cv2.erode(img, kernel, iterations=1)

cv2.imshow('eroded', eroded)
cv2.waitKey(0)
cv2.destroyAllWindows()

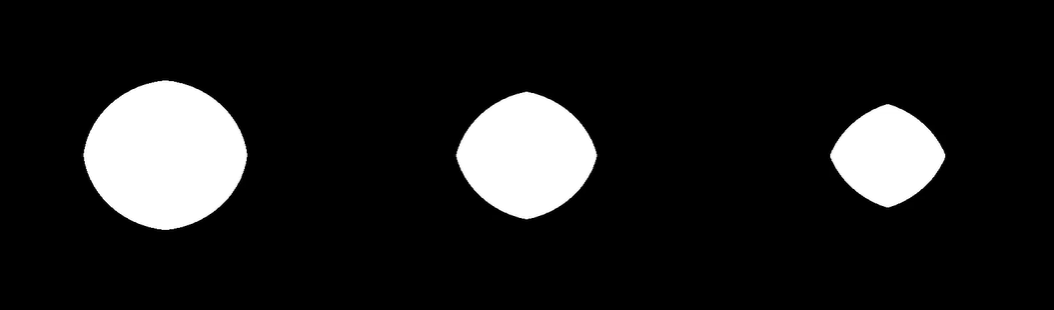

iterations 的作用

iterations = 1

→ 腐蚀一次，边缘缩小一圈
iterations > 1

→ 多次腐蚀，前景区域进一步缩小

膨胀（腐蚀的逆操作）

膨胀 = 让白色前景"变大"，让目标向外扩张。

只要结构元素覆盖范围内"有白色"，
中心像素就会变成白色。

腐蚀：白的变小
膨胀：白的变大

操作	判断规则
腐蚀	只要有黑 → 变黑
膨胀	只要有白 → 变白

`cv2.dilate()` 函数重点讲解（参数与腐蚀相同）

python 复制代码

dst = cv2.dilate(src, kernel, iterations=1)

1️⃣ `src`：输入图像

通常是 二值图像（0/255），也可以是灰度图或彩色图。
形态学最常见流程是：
灰度 → 二值化 → 膨胀/腐蚀

📌 初学建议：先用二值图理解效果最直观。

2️⃣ `kernel`：结构元素（决定"怎么膨胀"）

kernel 是一个小矩阵，用来规定：

膨胀时"看多大范围"
朝哪些方向扩张
扩张的形状

python 复制代码

kernel = np.ones((3,3), np.uint8)

含义：

使用 3×3 矩形结构元素
以中心为主，向四周扩一圈（效果比较均匀）

常见结构元素写法：

python 复制代码

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))   # 矩形
kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (3,3))  # 十字
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE,(3,3)) # 椭圆

3️⃣ `iterations`：膨胀次数（决定"膨胀几轮"）

python 复制代码

dilate = cv2.dilate(src, kernel, iterations=3)

含义：

膨胀执行 3 次
每一次都是在上一次结果基础上继续膨胀

📌 规律很简单：

iterations 越大，白色区域越大，连接效果越明显，但细节越容易糊掉。

开运算与闭运算

核心函数：`cv2.morphologyEx`

python 复制代码

dst = cv2.morphologyEx(src, op, kernel, iterations=1)

参数逐个解释

（1）`src` ------ 输入图像

python 复制代码

img = cv2.imread('dige.png')

一般是 二值图像
形态学操作对二值图最直观

（2）`op` ------ 形态学操作类型

这是开运算 / 闭运算的核心区别：

运算	顺序	主要作用
开运算	腐蚀 → 膨胀	去白噪点
闭运算	膨胀 → 腐蚀	填黑洞、连断裂

（3）`kernel` ------ 结构元素

python 复制代码

kernel = np.ones((5,5), np.uint8)

决定：
- 看多大范围
- 形态变化"有多狠"
5×5 比 3×3 效果更明显

（4）`iterations` ------ 重复次数（默认 1）

每多一次，相当于再做一轮形态学操作

cv2.morphologyEx() 是 OpenCV 中用于执行高级形态学操作的函数。通过设置不同的操作类型参数，可以实现开运算和闭运算。其中，**开运算由腐蚀和膨胀组成，常用于去除小的白色噪点；闭运算由膨胀和腐蚀组成，常用于填补目标内部的小黑洞或连接断裂区域。**结构元素的大小和形状会直接影响形态学处理的效果。

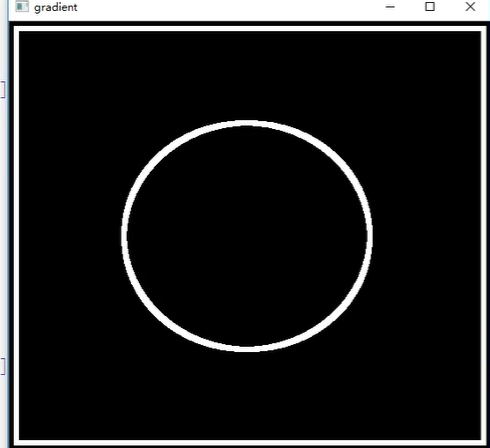

形态学梯度运算

一、梯度运算是什么？一句话

形态学梯度 = 膨胀结果 − 腐蚀结果

得到的主要是目标的边缘轮廓（边界区域会被突出）。

二、它为什么能提取边缘？（直观解释）

膨胀：白色区域向外扩张（边界往外推）
腐蚀：白色区域向内收缩（边界往里缩）

把"外扩后的图"减去"内缩后的图"：

只剩下"外边界到内边界之间的一圈差值"

这圈差值就是边缘带

所以梯度结果看起来像"描边"。

标准示例代码

python 复制代码

import cv2
import numpy as np

# 1. 读取图像并转为灰度
img = cv2.imread('image.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 2. 二值化（可选，但强烈推荐）
_, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)

# 3. 构造结构元素（常用 3x3）
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))

# 4. 形态学梯度运算
gradient = cv2.morphologyEx(binary, cv2.MORPH_GRADIENT, kernel)

# 5. 显示结果
cv2.imshow('Binary', binary)
cv2.imshow('Morphological Gradient', gradient)
cv2.waitKey(0)
cv2.destroyAllWindows()

礼帽（Top-hat）与黑帽（Black-hat）运算

这两个其实都是 基于"开运算 / 闭运算"的差分运算，不是全新的形态学操作。

一、一句话先记住

礼帽：提亮的小白结构
黑帽：提暗的小黑结构

二、礼帽（Top-hat）运算

1️⃣ 定义（核心公式）

Top-hat=原图−开运算

也就是：礼帽 = 原图 − (腐蚀 → 膨胀)

把**"被开运算去掉的那部分"**拿出来。

OpenCV 示例代码

python 复制代码

import cv2
import numpy as np

# 读取图像，并以灰度模式加载
# 第二个参数为 0，表示直接读取为单通道灰度图
img = cv2.imread('image.png', 0)

# 构造结构元素（Structuring Element）
# cv2.MORPH_RECT 表示矩形结构元素
# (15, 15) 表示结构元素的大小，决定"多大的亮结构会被提取"
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (15, 15))

# 礼帽（Top-hat）运算
# Top-hat = 原图 - 开运算
# 用于提取图像中尺寸较小的亮区域或亮细节
tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)

# 显示礼帽运算结果
cv2.imshow('Top-hat', tophat)

# 等待按键，防止窗口一闪而过
cv2.waitKey(0)

# 关闭所有 OpenCV 创建的窗口
cv2.destroyAllWindows()

该示例通过礼帽运算提取图像中尺寸较小的亮结构，结构元素大小决定了被增强亮区域的尺度范围。

三、黑帽（Black-hat）运算

1️⃣ 定义（核心公式）

Black-hat=闭运算−原图

也就是：黑帽 = (膨胀 → 腐蚀) − 原图 ，把"被闭运算填掉的那部分"拿出来。

所以黑帽最终得到的是：

原图中"尺寸较小的暗区域"

OpenCV 示例代码（常用写法）

python 复制代码

blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel)

cv2.imshow('Black-hat', blackhat)
cv2.waitKey(0)
cv2.destroyAllWindows()

函数：`cv2.morphologyEx`

在数学形态学中，礼帽运算和黑帽运算是基于开运算和闭运算的差分操作，而形态学梯度则是由膨胀和腐蚀的差值构成，并不依赖开运算或闭运算。OpenCV 将上述运算统一封装在 cv2.morphologyEx() 函数中，通过不同的 op 参数进行区分。

python 复制代码

cv2.morphologyEx(src, op, kernel)

其中：

src：输入图像（通常为二值图像或灰度图像）
op：形态学操作类型
kernel：结构元素，用于定义邻域范围和形状

`op` 参数可选值说明

op 用于指定具体的形态学运算类型，常见取值如下：

cv2.MORPH_OPEN，开运算，腐蚀 → 膨胀
cv2.MORPH_CLOSE**，**闭运算，膨胀 → 腐蚀
cv2.MORPH_GRADIENT，**形态学梯度，**膨胀−腐蚀，提取边界
cv2.MORPH_TOPHAT，礼帽**=原图−开运算**
cv2.MORPH_BLACKHAT**，黑帽=**闭运算−原图

运算类型	主要作用
开运算（OPEN）	去除小的白色噪点
闭运算（CLOSE）	填补小的黑洞、连接断裂区域
形态学梯度（GRADIENT）	提取目标边界
礼帽（TOPHAT）	提取图像中较小的亮结构
黑帽（BLACKHAT）	提取图像中较小的暗结构

cv2.morphologyEx() 通过不同的 op 参数实现多种形态学组合运算，使得复杂的形态学操作可以通过统一接口完成，既保证了运算顺序的正确性，也提高了代码的简洁性与可读性。
