ROS2分布式通信与Launch文件实战：从踩坑到打通（第12-20讲总结）

一路踩坑，一路填坑。当虚拟机Ubuntu里的RViz终于看到RDK X5传来的摄像头画面，当两个海龟在重映射下翩翩起舞------那种成就感，值得记录下来。

一、分布式通信：把Windows、虚拟机、RDK X5连成一张网

1.1 网络拓扑

宿主机：Windows（192.168.0.102）
虚拟机：Ubuntu 22.04（192.168.0.101，桥接模式）
物理设备：RDK X5（192.168.0.104）

三者都在同一网段（192.168.0.x/24），通过路由器互联。

1.2 关键步骤：桥接 + 环境变量

虚拟机网络改为桥接模式（不要用NAT），并桥接到宿主机的物理网卡。

测试连通性 ：

bash 复制代码

ping 192.168.0.104   # 虚拟机 ping RDK X5

统一ROS_DOMAIN_ID （例如31）：

bash 复制代码

export ROS_DOMAIN_ID=31
export ROS_LOCALHOST_ONLY=0
export ROS_IP=192.168.0.101   # 每台设备填自己的IP

验证发现 ：

bash 复制代码

ros2 node list   # 应该能看到所有设备的节点

💡 成就感来源：第一次在虚拟机里ros2 node list看到RDK X5的摄像头节点，就知道网络真的通了。

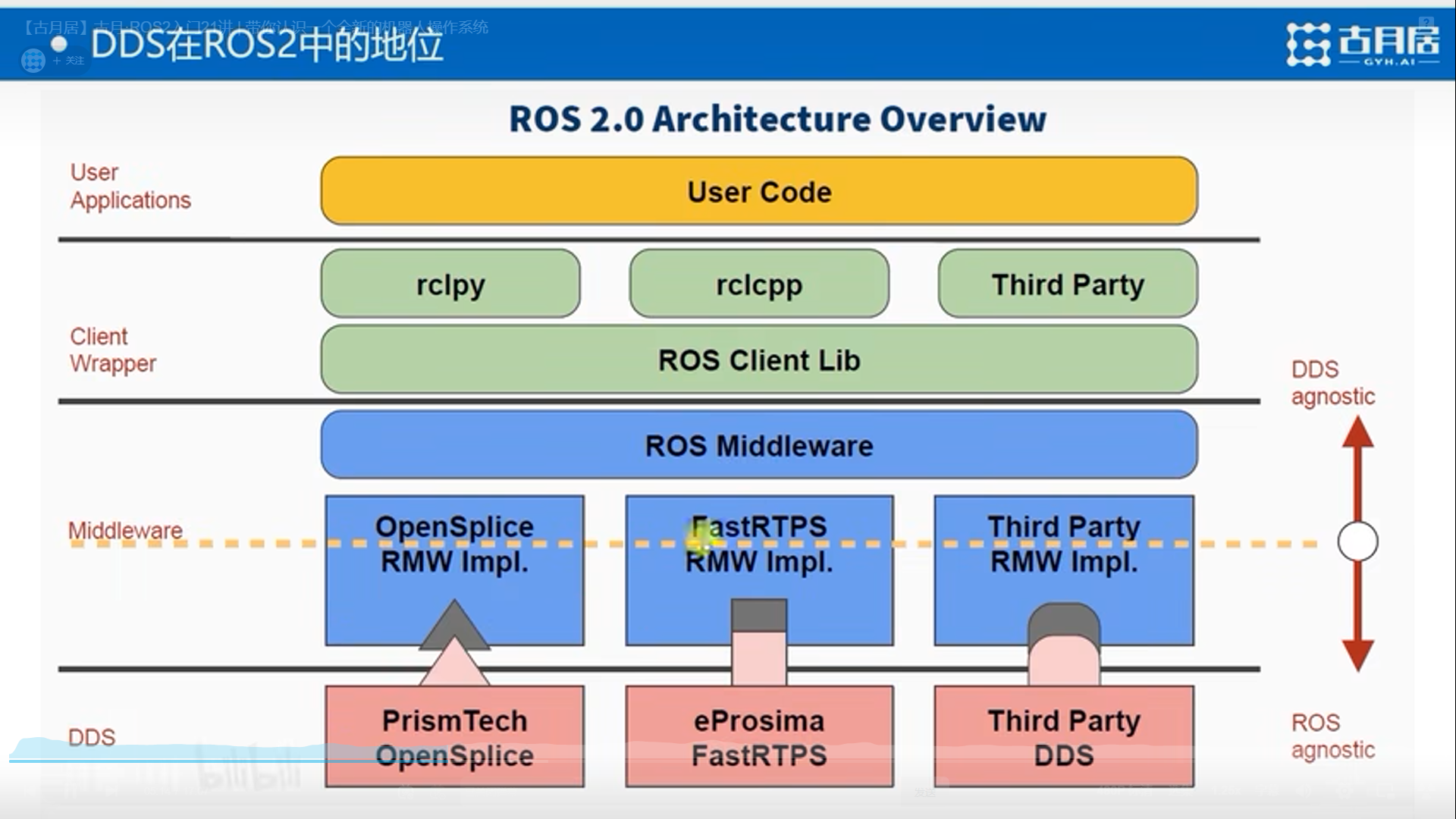

1.3 DDS内部机制

DDS（Data Distribution Service）是ROS2的通信骨架，它通过Domain ID 隔离网络，通过QoS 控制可靠性。当两台设备的Domain ID相同，DDS的参与者发现协议会自动寻找对方并建立连接。相当于机器人的神经网络。

二、Launch文件：没有class，只有一个函数，它是如何被调用的？

许多初学者看到launch.py文件里只有一个generate_launch_description()函数，没有类，会疑惑：这是怎么被执行的？

2.1 调用原理

ros2 launch命令会：

将你的.launch.py文件作为Python模块导入。
在模块中查找固定名称 的函数generate_launch_description。
调用该函数，获取返回的LaunchDescription对象。
根据描述对象执行节点启动、参数设置等操作。

所以，不需要类，只需要这个约定好的函数名。

python 复制代码

from launch import LaunchDescription
from launch_ros.actions import Node

def generate_launch_description():   # 固定函数名
    return LaunchDescription([
        Node(package='turtlesim', executable='turtlesim_node'),
    ])

2.2 为什么这样设计？

约定优于配置：避免复杂的继承体系，简单直接。
灵活性 ：你可以在函数内部写任何Python逻辑（循环、条件、读取文件等）来动态生成LaunchDescription。

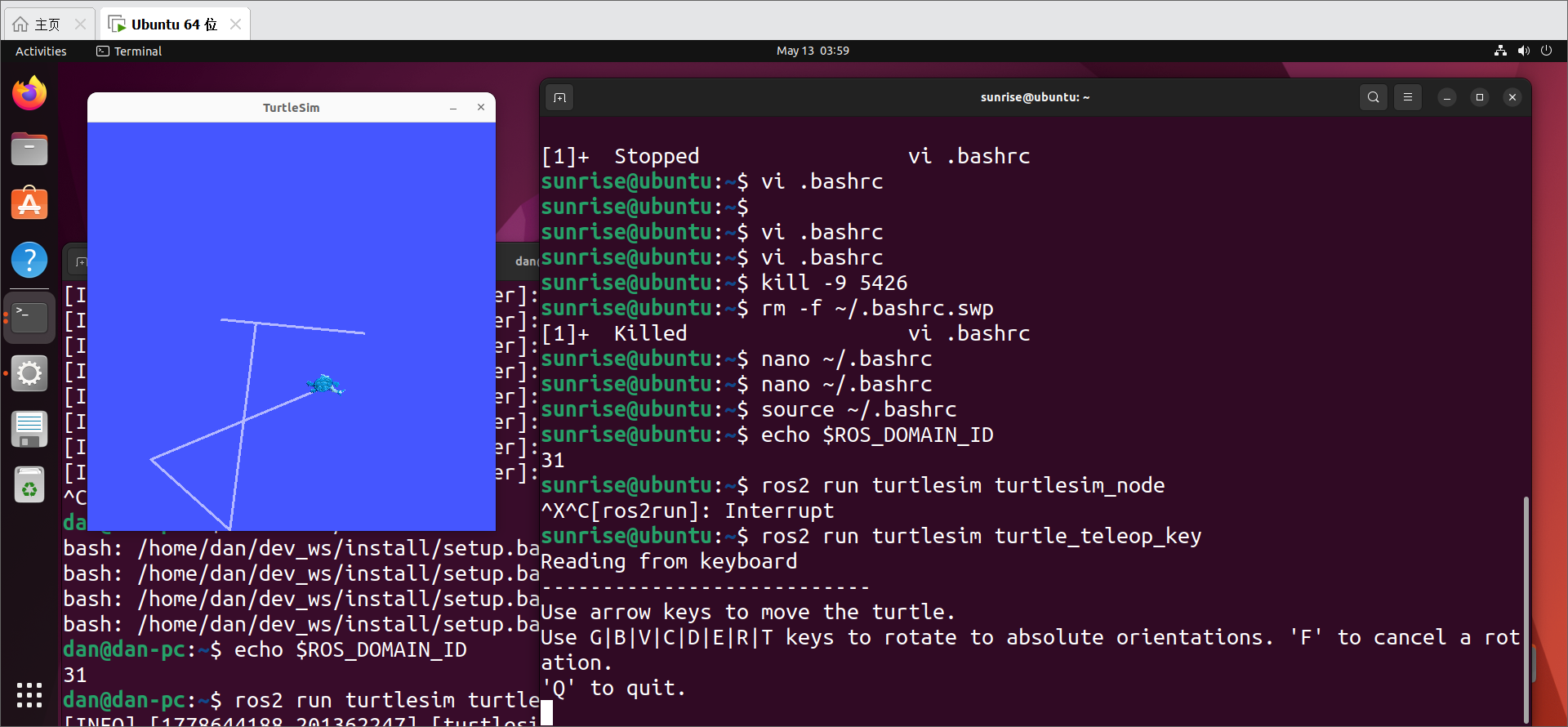

三、资源重映射：让海龟模仿另一只海龟

3.1 场景需求

启动两只小海龟，让第二只完全跟随 第一只的运动轨迹。这需要mimic节点将海龟1的位姿话题重映射到海龟2的速度控制话题。

3.2 错误命令 vs 正确命令

古月老师的21讲中，命令可能有笔误。实际正确的启动方式如下：

bash 复制代码

# 启动launch文件（注意包名是learning_launch，不是learning_topic）
ros2 launch learning_launch remapping.launch.py

# 然后发布速度指令（注意话题名）
ros2 topic pub --rate 1 /turtle1/cmd_vel geometry_msgs/msg/Twist \
  "{linear: {x: 2.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 1.8}}"

# 如果需要直接控制第一只海龟（mimic示例中可能是/turtlesim1/turtle1/cmd_vel）
ros2 topic pub /turtlesim1/turtle1/cmd_vel geometry_msgs/msg/Twist \
  "{linear: {x: 2.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 1.8}}"

3.3 重映射的含义

在mimic节点的launch配置中：

python 复制代码

remappings=[
    ('/input/pose', '/turtlesim1/turtle1/pose'),      # 订阅海龟1的位置
    ('/output/cmd_vel', '/turtlesim2/turtle1/cmd_vel') # 发布速度给海龟2
]

这样，mimic节点内部虽然写着/input/pose和/output/cmd_vel，但实际上已经被"重定向"到了真实的话题。

四、虚拟机性能优化：告别卡顿和发热

在虚拟机中同时运行Gazebo和RViz2，很容易导致电脑发烫、风扇狂转。经过多次尝试，以下方法最有效：

4.1 环境变量（软件渲染）

bash 复制代码

export LIBGL_ALWAYS_SOFTWARE=1
export SVGA_VGPU10=0

建议写入~/.bashrc，让Gazebo和RViz2使用CPU渲染，避免虚拟显卡冲突。

4.2 虚拟机设置

CPU核心数：2~4个（不是越多越好，反而减少宿主机调度压力）
内存：4~6GB（不必超过8GB）
关闭3D加速：在虚拟机显示设置中取消勾选"加速3D图形"

4.3 模型库离线下载

Gazebo首次启动会自动下载模型（~/.gazebo/models/），网络差时易失败。手动克隆完整模型库：

bash 复制代码

cd ~/.gazebo
git clone https://github.com/osrf/gazebo_models.git models

五、我的学习笔记（第12-21讲核心速记）

讲数	主题	关键点
12	DDS	Domain ID、QoS、发现机制
13	通信接口	话题、服务、动作
14	参数	动态参数、yaml配置文件
15	Launch	多节点启动、参数传递、包含关系
16	TF	四元数与欧拉角、静态/动态广播、监听
17	URDF	link、joint、惯性参数、碰撞模型
18	Gazebo	模型库、spawn、物理仿真、虚拟机优化
19	RViz2	可视化机器人模型、TF、图像
20	RQT	图形化调试：rqt_graph、rqt_console

六、踩坑与解决（真实案例）

6.1 分布式通信失败

现象：ros2 node list看不到对方节点。
解决：检查桥接模式、ROS_DOMAIN_ID一致、关闭防火墙、ROS_LOCALHOST_ONLY=0。

6.2 虚拟机Gazebo无模型

原因：缺少URDF中的<inertial>标签，或模型库未下载。
解决：为每个<link>添加质量和惯量，手动下载模型库。

6.3 电脑过热

原因：同时运行Gazebo和RViz2，且虚拟机开启了3D加速。
解决：使用软件渲染、降低虚拟机资源、分时运行（只开RViz2，Gazebo远程跑）。

6.4 Launch文件找不到

原因：包名或可执行文件名写错，比如learning topic多了空格。
解决：检查package=和executable=，注意下划线和空格。

七、成就感时刻

当你在虚拟机Ubuntu中，通过桥接网络，成功ping通RDK X5；

当你设置好ROS_DOMAIN_ID，在虚拟机里ros2 node list看到/camera_node；

当你运行ros2 run image_view image_view --ros-args -r image:=/image_raw/compressed，弹窗里出现实时画面------那种"通了！"的感觉，就是学ROS2最幸福的瞬间。

学习过程难免遇到各种坑，但每一个坑都是进步的阶梯。希望这篇博客能帮你少走一些弯路。

如果觉得有用，欢迎点赞、收藏、评论交流～
