前言
在消费电子产品检测中，如何从反光强烈的金属表面上识别出与背景纹理相似的微弱缺陷？当平整度缺陷与色彩缺陷同时存在时，有没有什么方案可以一次检出？
本期内容，将通过消费电子产品零部件的真实检测场景，为您深入解析埃科光电2.5D相位偏折成像系统如何精准捕获易被忽略的缺陷。
笔记本电脑中框检测
应用场景
笔记本电脑中框是支撑主板、固定散热模组、连接屏幕铰链的重要金属结构件，其结构强度、尺寸精度和外观质量直接影响产品品质，需检测表面平整度、外观以保障产品质量。
检测难点
（1）高反光材质成像难：笔记本中框材质为金属，其表面具有强反光特性，依靠传统2D视觉成像容易过曝或细节丢失，影响缺陷检测的准确性。
（2）缺陷识别极易被背景特征干扰：产品表面会留存加工刀纹，与产品表面的凹凸、划伤类等缺陷纹理相似，成像后难以判定缺陷，输出图片需消除这些与缺陷相似的纹理，且缺陷区域灰度平均值与周边背景区域差值需≥15。
解决方案
采集2D原图

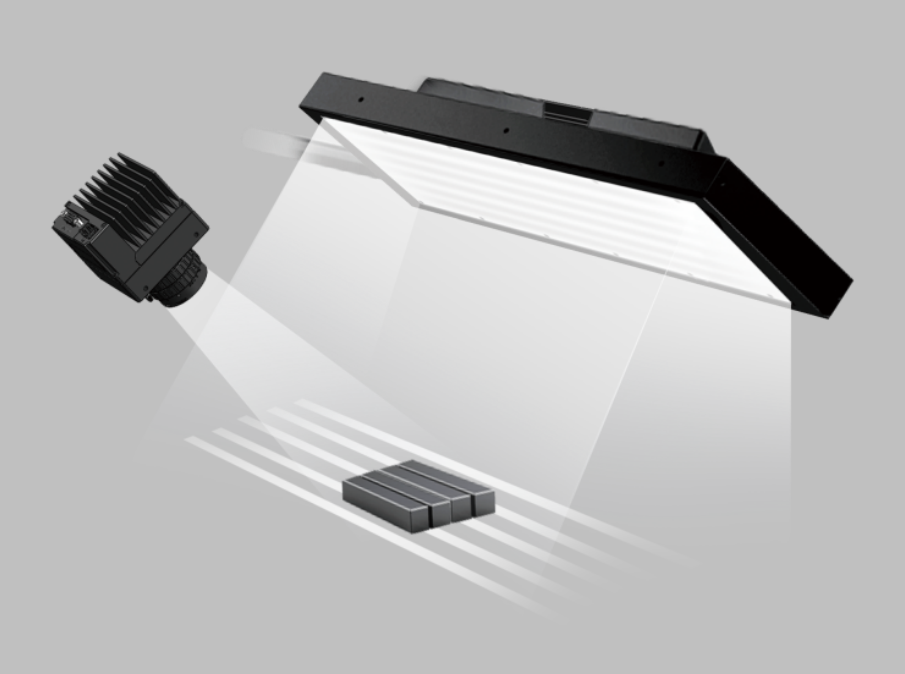

采用埃科光电2.5D相位偏折成像系统，通过程控条纹光源相位移动产生条纹图，配合8K高帧率线阵相机，采集X方向与Y方向共8张2D条纹原图。
输出2.5D融合图
若被测物表面不平整，拍摄到的条纹会产生相应变形，即便是微小缺陷也会有较大梯度变化，根据变形量可通过图像预处理输出多张2.5D融合图。
这些图像不仅能表征被测物表面高度信息 以检测划痕、浅凹凸等缺陷；还能清晰反映纹理信息，精准呈现加工刀纹这类特定微观特征。

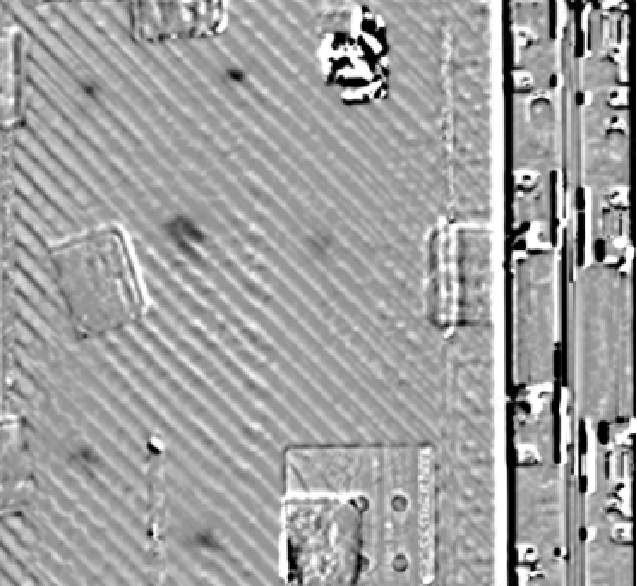

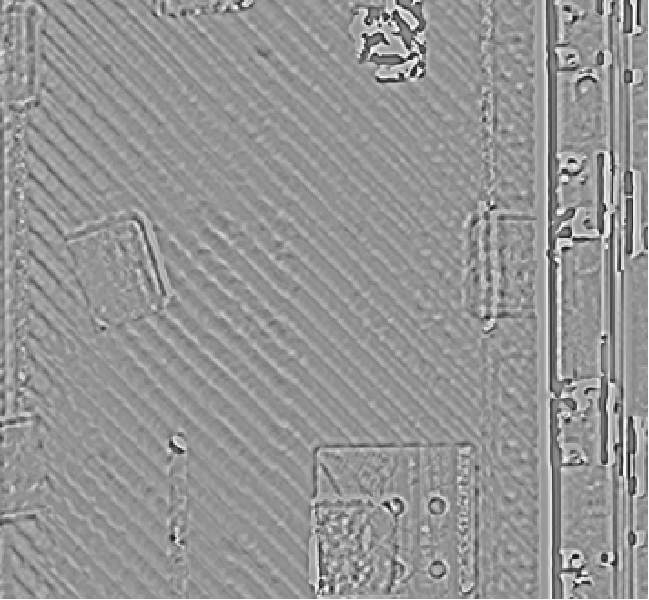

提取纹理信息 提取形状信息
独家算法助力缺陷识别
该产品表面加工刀纹与凹凸、划伤瑕疵纹理相似，通过埃科独家自研的去除刀纹算法进行图片处理，可有效去除背景纹路干扰；再配合缺陷增强算法凸显缺陷特征，让凹坑、划痕等缺陷一目了然。

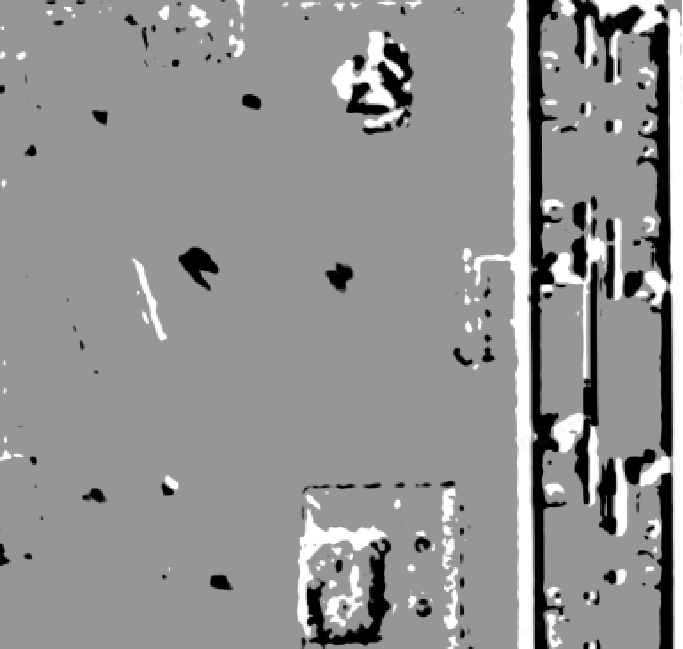

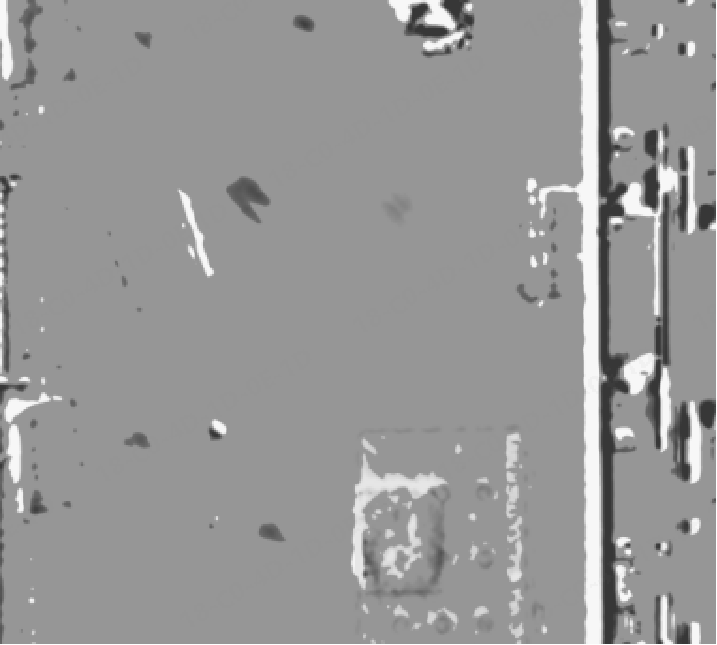

去除刀纹 增强缺陷
埃科光电相位偏折成像系统能有效去除背景和表面颜色、反光影响，攻克笔记本电脑中框的检测难题，适用于各类高反光和透明物体缺陷检测。
以下是该技术在3C行业外观检测中的更多应用实例。
手机散热片缺陷检测
手机散热片检测的核心难点在于微小的划痕、凹坑等形貌缺陷与氧化处理后的色彩缺陷并存，通常需多工位采集图像，亟需提高检测效率。
采用埃科光电彩色线阵相位偏折成像系统，输出的形状图 可精准捕捉表面细微的高度变化，突出平整度缺陷；输出的彩色图 可清晰识别氧化不均与脏污等色彩缺陷，从而在一次扫描中完成对产品平整度与色彩的全方位判定。

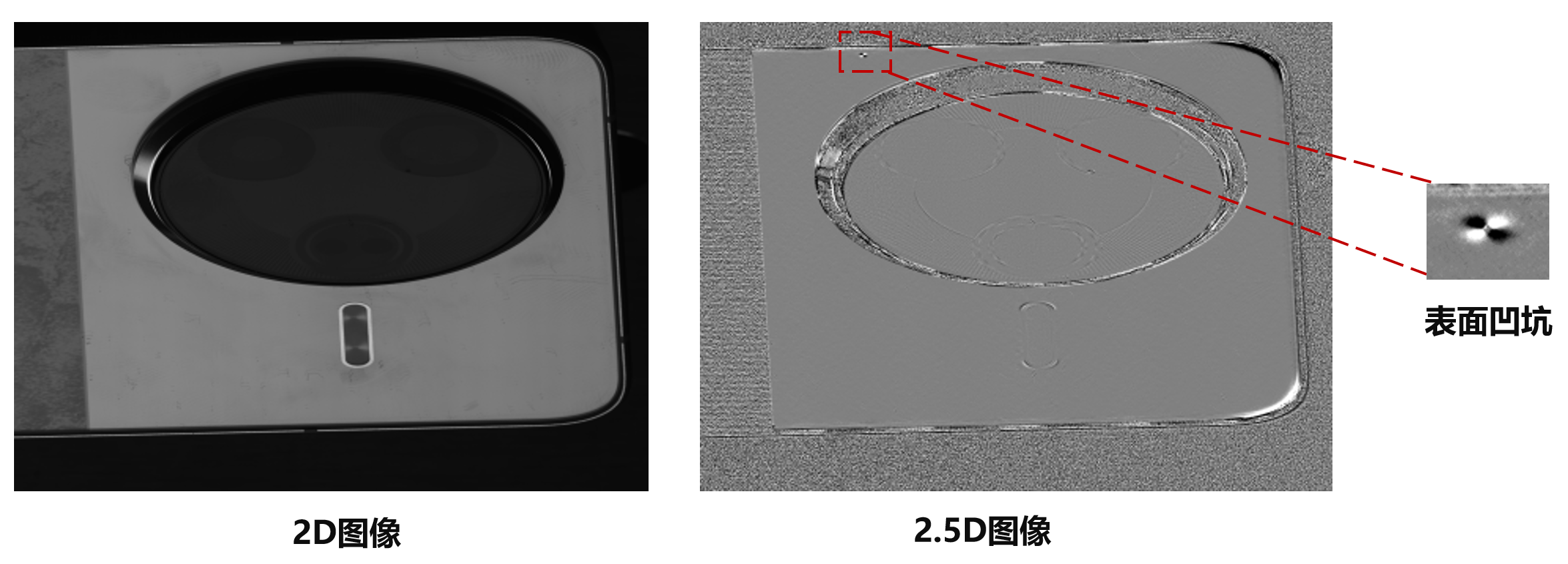

手机背板缺陷检测
手机背板的材质一般是玻璃、金属或陶瓷，表面高度光滑且反光，传统2D视觉难以有效成像；且背板表面微小的凹坑、麻点等形貌缺陷在二维图像中对比度极低，极易漏检影响产品品质。
埃科光电相位偏折成像系统能够敏锐捕捉检测对象的细微高度变化，稳定检出凹坑、凸点、波浪纹等微弱形貌缺陷，为高品质外观检测提供可靠的数据支撑。

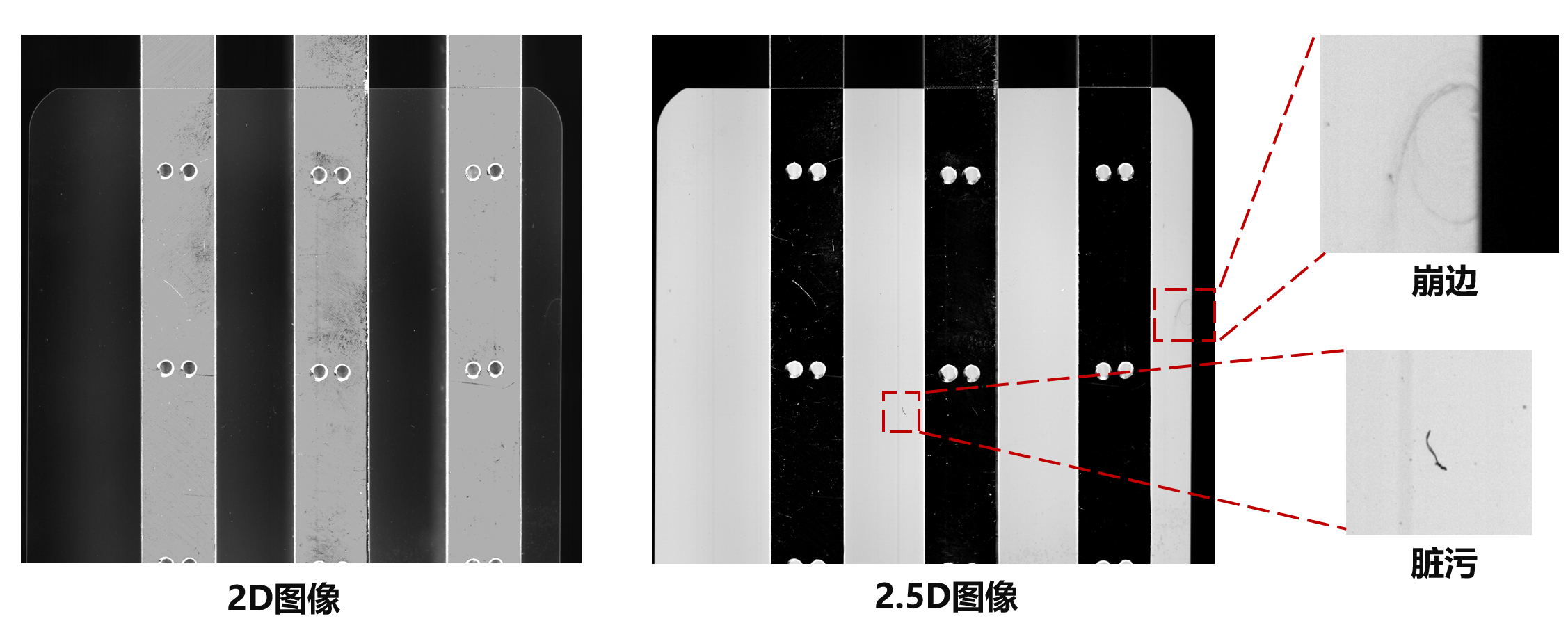

钢化膜缺陷检测
钢化膜表面的微小划痕、凹坑或杂质会直接影响贴膜屏幕的显示与触控体验，必须严格检测，但其高透光材质对传统2D视觉检测构成挑战，导致缺陷极难识别。
埃科光电相位偏折成像技术不依赖成像颜色或灰度对比来识别瑕疵，而是通过捕捉光线透过或折射的微观形变，高灵敏度地重建被检产品表面形貌，清晰呈现钢化膜表面各类细微缺陷，确保产品品质。

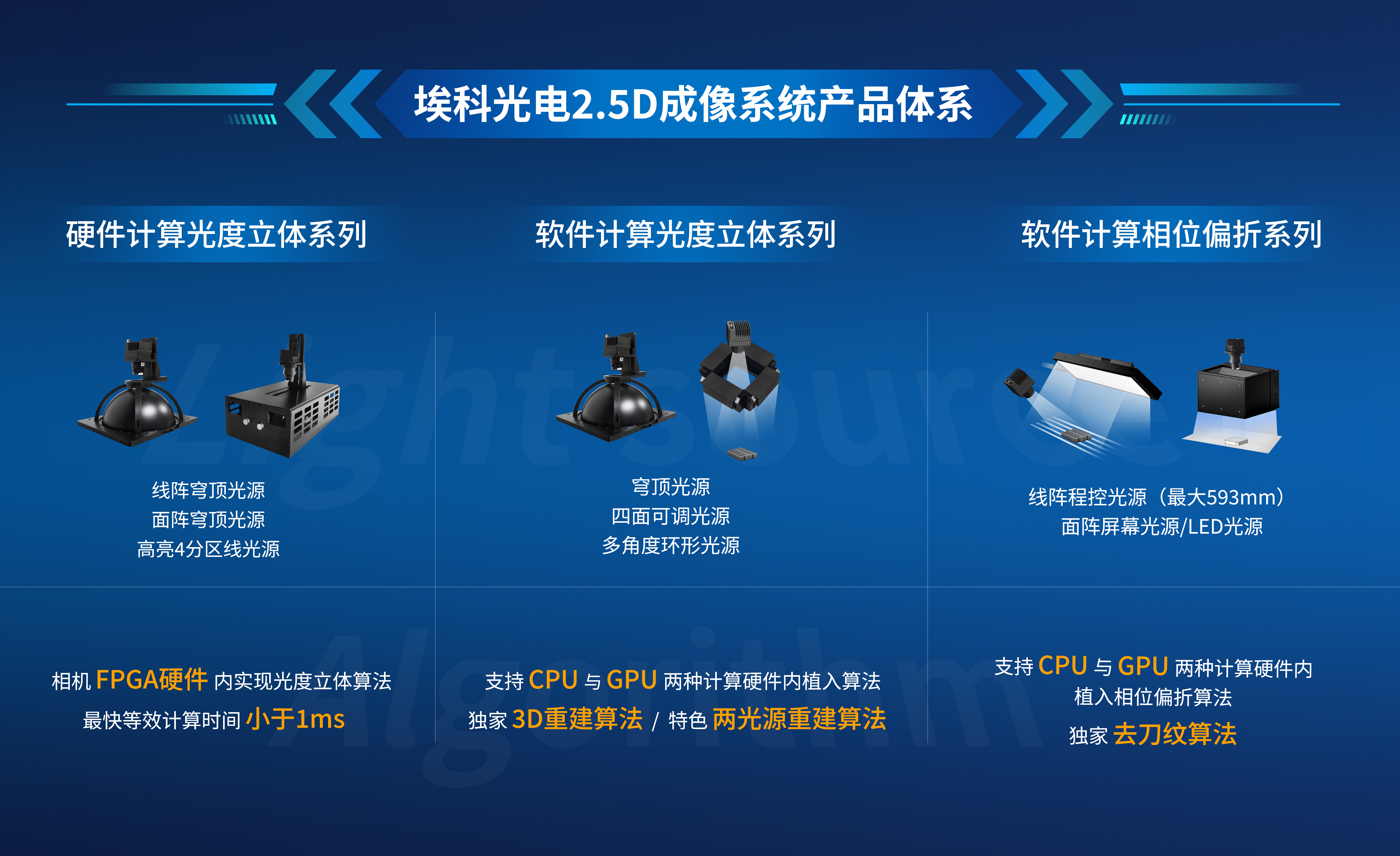

埃科光电2.5D系列产品
埃科光电旗下2.5D产品涵盖硬件计算光度立体系列、软件计算光度立体系列、软件计算相位偏折系列。
全系产品均支持按照视野、速度需求进行相机与光源选型，成套系统配置灵活，光路设计丰富，图像处理流畅，支持FPGA、CPU、GPU等硬件内植入算法，实时计算输出2.5D融合图像。
结语
如需了解更详细的应用案例、具体产品型号参数或定制化方案，欢迎留言或私信联系我们！
